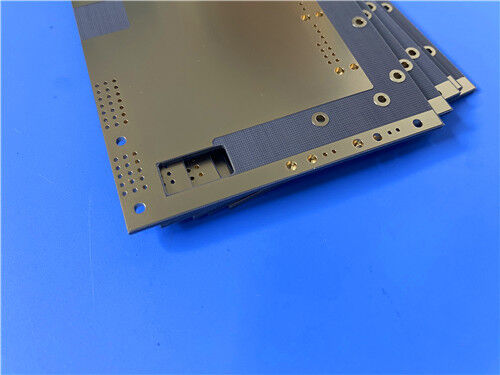

2oz de cobre F4BM255 PCB Mascarinha de solda verde imersão acabamento dourado

A placa de circuito impresso (PCB) de substrato de micro-ondas F4BM255 é uma placa de circuito de alta frequência de 3 mm de espessura e alto desempenho, construída para sistemas profissionais de transmissão de sinais de micro-ondas e RF. Apresentando espessura de cobre de 2 oz, acabamento de ouro de imersão em dupla face, máscara de solda verde e serigrafia branca, esta PCB aprimorada oferece estabilidade elétrica excepcional e desempenho consistente de alta frequência em comparação com as placas convencionais F4B. Ela suporta produção em lote comercial em larga escala com excelente eficiência de custo, servindo como um substituto premium para substratos de micro-ondas importados para aplicações de comunicação, radar e satélite.

Especificaçõesda PCB

Introdução ao Material F4BM255

Este substrato de micro-ondas adota uma estrutura composta premium composta por tecido de fibra de vidro de alta qualidade, resina de PTFE e filme de PTFE, fabricado através de proporções científicas e processos rigorosos de prensagem de alta precisão. Comparado com materiais F4B tradicionais, o F4BM255 apresenta uma faixa de constante dielétrica ajustável mais ampla, menor perda dielétrica, maior resistência de isolamento e desempenho elétrico geral mais estável. A fórmula do material permite o ajuste flexível de parâmetros alterando a proporção de resina de PTFE e tecido de fibra de vidro: maior teor de fibra de vidro melhora efetivamente a estabilidade dimensional, reduz o coeficiente de expansão térmica e a deriva de temperatura, ao mesmo tempo que aumenta ligeiramente a perda dielétrica para alcançar um desempenho abrangente equilibrado.

F4BM e F4BME compartilham a mesma fórmula de camada dielétrica, e suas diferenças de desempenho vêm principalmente da combinação de tipos de folha de cobre para se adaptar a diferentes cenários de aplicação. O F4BM é emparelhado com folha de cobre ED, adequado para aplicações sem indicadores PIM rigorosos. O F4BME adota folha de cobre RTF invertida, apresentando excelente desempenho PIM, controle de circuito mais preciso e menor perda condutora para cenários de alta frequência de alta precisão.

Diferença de Material F4BM e F4BME

F4BM e F4BME apresentam a mesma estrutura de núcleo dielétrico, com diferenças de desempenho derivadas principalmente dos materiais de folha de cobre combinados para demandas de aplicação diferenciadas:

Série F4BM: Equipado com folha de cobre ED padrão, adequado para projetos gerais de micro-ondas e RF sem restrições de especificação PIM, oferecendo alto desempenho de custo para implantação comercial em massa.

Série F4BME: Adota folha de cobre RTF invertida, oferecendo excelente desempenho PIM, precisão de controle de circuito mais fina e menor perda condutora, adaptada para sistemas de RF de alta precisão e comunicação de baixa interferência.

Principais Recursos de Desempenho

Constante Dielétrica Personalizável: Suporta valores DK ajustáveis de 2,17 a 3,0 com personalização completa, permitindo o ajuste preciso de parâmetros para se adequar a várias condições de operação de circuitos de RF e micro-ondas.

Perda Ultra-Baixa em Alta Frequência: Adota fórmula de mistura otimizada de resina de PTFE e tecido de fibra de vidro para minimizar a atenuação do sinal, garantindo transmissão de sinal de micro-ondas limpa, estável e de alta qualidade.

Excelente Desempenho PIM (Versão F4BME): A variante F4BME aprimorada usa folha de cobre RTF invertida para fornecer indicadores PIM excepcionais, menor perda condutora e controle de circuito mais preciso para sistemas de RF de alta precisão e baixa interferência.

Estabilidade Dimensional e Térmica Superior: A proporção ajustável de fibra de vidro reduz efetivamente o coeficiente de expansão térmica e a deriva de temperatura, mantendo a precisão estrutural estável mesmo sob ambientes de temperatura flutuantes.

Forte Adaptabilidade Ambiental: Apresenta resistência confiável à radiação e características de desgaseificação ultra-baixas, adequadas para cenários de trabalho industriais e aeroespaciais extremos e complexos.

Alto Desempenho de Custo e Produção em Massa: Disponível em tamanhos diversificados e suportado por processos maduros de fabricação em lote, entregando fornecimento comercial estável e reduzindo efetivamente os custos gerais do projeto para implantação de equipamentos de alta frequência em larga escala.

Aplicações Típicas

Com desempenho de alta frequência de baixa perda, parâmetros dielétricos estáveis e excelente adaptabilidade ambiental, as PCBs de substrato de micro-ondas F4BM255 são amplamente aplicadas em comunicação comercial, sistemas de micro-ondas de radar e satélite:

• Dispositivos de micro-ondas, módulos de RF e sistemas de detecção de radar
• Deslocadores de fase e vários componentes eletrônicos passivos
• Divisores de potência, acopladores e combinadores
• Redes de alimentação e sistemas de antenas de arranjo em fase
• Equipamentos de comunicação via satélite e hardware de antena de estação base

Conclusão

A PCB de substrato de micro-ondas F4BM255 se destaca como uma solução de circuito de alta frequência versátil e de alta confiabilidade para sistemas modernos de RF, micro-ondas e comunicação. Equilibrando parâmetros dielétricos personalizáveis, perda de sinal ultra-baixa e estabilidade dimensional excepcional, esta placa revestida de cobre de 2 oz e 3 mm de espessura com acabamento em ouro de imersão oferece desempenho elétrico consistente muito superior aos materiais F4B padrão. Com folha de cobre aprimorada F4BME opcional para desempenho PIM superior, ela acomoda tanto projetos comerciais gerais quanto aplicações de baixa interferência de alta precisão.
