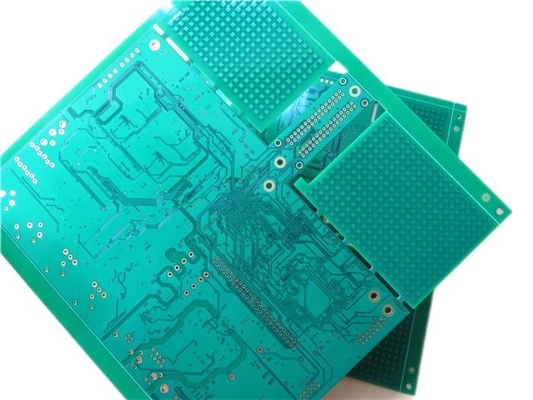

Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão

Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-458.V1.0
Material de base:
FR-4
Número de camadas:
8 camadas
Espessura do PCB:
1.6 mm +/- 0.16
Tamanho do PCB:
215 x 212mm=1PCS
Máscara de solda:
Verde
Tela de seda:
Branco
Peso de cobre:
1 oz interior, 0,5 oz exterior
Revestimento de superfície:
Ouro de imersão
Destacar:

Placa rápida do PWB da volta FR4

,

Placa do PWB do ouro Fr4 da imersão

,

PWB rápido da volta FR4

Descrição do produto


MulticamadasPlacas de circuito impressoPCB de 8 camadasConstruído sobre Tg 175°C FR-4 com ouro de imersão

(As placas de circuitos impressos são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



1.1 Descrição geral

Este é um tipo de placa de circuito impresso de 8 camadas construído em FR-4 Tg175 ° C substrato para a aplicação de rádio por satélite.6 mm de espessura com serigrafia branca (Taiyo) em máscara de solda verde (Taiyo) e ouro de imersão em almofadasO material base é da Taiwan ITEQ fornecendo 1 PCB por painel. Eles são fabricados por IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.



1.2 Características e beneencaixa

1. Materiais de alta Tg são compatíveis com RoHS e adequados para necessidades de alta confiabilidade térmica;

2O ouro imerso tem uma elevada soldabilidade, sem tensão das placas de circuito e menos contaminação da superfície do PCB;

3- Entrega pontual - Taxa de entrega pontual superior a 98%

4. 30000 m2 de capacidade de produção por mês;

5- Mais de 18 anos de experiência;

6. Capacidades PCB poderosas apoiar a sua pesquisa e desenvolvimento, vendas e marketing;

7Qualquer PCB HDI de camada;

8- Autorizações internacionais;



Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão 0



1.3 Especificações dos PCB

Tamanho do PCB 215 x 212 mm = 1 PCS
Tipo de placa PCB de várias camadas
Número de camadas 8 camadas
Componentes montados na superfície - Sim, sim.
Através de componentes furados - Sim, sim.
Capacidade de produção cobre ------- 18um ((0,5 oz) + camada TOP de chapa
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 35um ((1 oz) Camada média 1
FR-4 0,2 mm
cobre ------- 35um ((1 oz) Camada média 2
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 35um ((1 oz) Camada média 3
FR-4 0,2 mm
cobre ------- 35um ((1 oz) Camada média 4
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 35um ((1 oz) Camada média 5
FR-4 0,2 mm
cobre ------- 35um ((1 oz) Camada média 6
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 18um ((0,5 oz) + placa BOT
TECNOLOGIA
Traços mínimos e espaço: 4mil/4mil
Orifícios mínimos/máximos: 0.3/3.2 mm
Número de buracos diferentes: 18
Número de furos: 11584
Número de cavilhas moídas: 2
Número de recortes internos: 0
Controle de impedância: - Não.
Número do dedo dourado: 0
MATERIAL do quadro
Epoxi de vidro: FR-4 TG170°C, er<5.4.IT-180, ITEQ Fornecido
Folha final externa: 1 oz
Folha final interna: 1 oz
Altura final do PCB: 1.6 mm ± 0.16
Revestimento e revestimento
Revestimento de superfície Ouro de imersão (32,1%) 0,05 μm sobre níquel de 3 μm
Máscara de solda Aplicar para: TOP e Bottom, 12micron mínimo
Cor da máscara de solda: Verde, PSR-2000 KX700G, fornecido pela Taiyo.
Tipo de máscara de solda: LPSM
CONTOUR/CUTTING Roteamento, buracos de carimbo.
Marcação
Lado da lenda do componente De cima e de baixo.
Cor da legenda do componente Branco, S-380W, Taiyo fornecido.
Nome ou logotipo do fabricante: Marcado no quadro num condutor e com pernas Área livre
VIA revestido por um orifício (PTH), de tamanho mínimo de 0,3 mm.
Classificação de inflamabilidade A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno: 0.0059"
Revestimento de placas: 0.0029"
Tolerância de perfuração: 0.002"
Teste 100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO Em todo o mundo.



1.4Aplicações

Extensor de alcance WiFi

Sistema de vigilância

Comunicação por satélite

Velocidade 5G

Roteador WiFi 4G

Inversor de painéis solares

Sistemas de localização por GPS

Processador incorporado

Programas PLC

Sistemas telefónicos



1.5 Temperatura de transição do vidro (Tg)

As propriedades térmicas do sistema de resina são caracterizadas pela temperatura de transição do vidro (Tg), que é sempre expressa em °C. A propriedade mais comumente utilizada é a expansão térmica.Quando se mede a expansão em relação à temperatura, podemos obter uma curva como mostrado na seguinte imagem. O Tg é determinado pela interseção das tangentes das partes plana e íngreme da curva de expansão. abaixo da temperatura de transição de vidro,A resina epóxi é rígida e vidreira. Quando a temperatura de transição do vidro é excedida, transforma-se num estado mole e borracha.



Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão 1



Para os tipos de resina epóxi mais comumente utilizados (grau FR-4), a temperatura de transição do vidro está na faixa de 115-130 °C, de modo que quando o painel é soldado,A temperatura de transição do vidro é facilmente excedidaA expansão da resina epóxi é cerca de 15 a 20 vezes maior do que a do cobre quando excede Tg.Isto implica um certo risco de rachaduras na parede em buracos revestidosPor baixo da temperatura de transição do vidro, a relação de expansão entre o epoxi e o cobre é apenas três vezes maior.Então aqui o risco de rachaduras é insignificante.



O Tg da placa geral é superior a 130 graus Celsius, o Tg alto é geralmente superior a 170 graus Celsius, o Tg médio é aproximadamente superior a 150 graus Celsius.As placas de PCB com Tg ≥ 170 ° C são geralmente chamadas de PCB de alto Tg.



1.6Processo de Fabricação de PCB de PTH multicamadas (via preenchimento)

(1) Tesoura de material

(2) Capa interna de filme seco

(3) Gravura na camada interna

(4) AOI 1

(5) Oxidação negra

(6) Quadro de contorno de moagem

(7) Perfuração na camada interna

(8). PTH 1

(9) Capa interna de filme seco

(10) Revestimento de padrão 1

(11) Via preenchida

(12) Perfuração de camadas exteriores

(13). PTH 2

(14) Revestimento de padrão 2

(15) Capa externa de filme seco

(16) Eletroplatagem de estanho de cobre

(17) Descascagem e gravação

(18) AOI 2

(19) Máscara de solda

(20) Impressão em serigrafia

(21) Finalização de superfícies

(22) Ensaios elétricos

(23) Prolie Contouring

(24) FQC

(25) Embalagem

(26) Entrega



Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão 2



produtos
Detalhes dos produtos
Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão
MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-458.V1.0
Material de base:
FR-4
Número de camadas:
8 camadas
Espessura do PCB:
1.6 mm +/- 0.16
Tamanho do PCB:
215 x 212mm=1PCS
Máscara de solda:
Verde
Tela de seda:
Branco
Peso de cobre:
1 oz interior, 0,5 oz exterior
Revestimento de superfície:
Ouro de imersão
Quantidade de ordem mínima:
1pcs
Preço:
USD9.99-99.99
Detalhes da embalagem:
Vácuo bags+Cartons
Tempo de entrega:
8-9 dias de trabalho
Termos de pagamento:
T/T
Habilidade da fonte:
5000pcs pelo mês
Destacar

Placa rápida do PWB da volta FR4

,

Placa do PWB do ouro Fr4 da imersão

,

PWB rápido da volta FR4

Descrição do produto


MulticamadasPlacas de circuito impressoPCB de 8 camadasConstruído sobre Tg 175°C FR-4 com ouro de imersão

(As placas de circuitos impressos são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



1.1 Descrição geral

Este é um tipo de placa de circuito impresso de 8 camadas construído em FR-4 Tg175 ° C substrato para a aplicação de rádio por satélite.6 mm de espessura com serigrafia branca (Taiyo) em máscara de solda verde (Taiyo) e ouro de imersão em almofadasO material base é da Taiwan ITEQ fornecendo 1 PCB por painel. Eles são fabricados por IPC 6012 Classe 2 usando dados Gerber fornecidos. Cada 25 painéis são embalados para envio.



1.2 Características e beneencaixa

1. Materiais de alta Tg são compatíveis com RoHS e adequados para necessidades de alta confiabilidade térmica;

2O ouro imerso tem uma elevada soldabilidade, sem tensão das placas de circuito e menos contaminação da superfície do PCB;

3- Entrega pontual - Taxa de entrega pontual superior a 98%

4. 30000 m2 de capacidade de produção por mês;

5- Mais de 18 anos de experiência;

6. Capacidades PCB poderosas apoiar a sua pesquisa e desenvolvimento, vendas e marketing;

7Qualquer PCB HDI de camada;

8- Autorizações internacionais;



Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão 0



1.3 Especificações dos PCB

Tamanho do PCB 215 x 212 mm = 1 PCS
Tipo de placa PCB de várias camadas
Número de camadas 8 camadas
Componentes montados na superfície - Sim, sim.
Através de componentes furados - Sim, sim.
Capacidade de produção cobre ------- 18um ((0,5 oz) + camada TOP de chapa
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 35um ((1 oz) Camada média 1
FR-4 0,2 mm
cobre ------- 35um ((1 oz) Camada média 2
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 35um ((1 oz) Camada média 3
FR-4 0,2 mm
cobre ------- 35um ((1 oz) Camada média 4
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 35um ((1 oz) Camada média 5
FR-4 0,2 mm
cobre ------- 35um ((1 oz) Camada média 6
Prepreg 7628 ((43%) 0,195 mm
cobre ------- 18um ((0,5 oz) + placa BOT
TECNOLOGIA
Traços mínimos e espaço: 4mil/4mil
Orifícios mínimos/máximos: 0.3/3.2 mm
Número de buracos diferentes: 18
Número de furos: 11584
Número de cavilhas moídas: 2
Número de recortes internos: 0
Controle de impedância: - Não.
Número do dedo dourado: 0
MATERIAL do quadro
Epoxi de vidro: FR-4 TG170°C, er<5.4.IT-180, ITEQ Fornecido
Folha final externa: 1 oz
Folha final interna: 1 oz
Altura final do PCB: 1.6 mm ± 0.16
Revestimento e revestimento
Revestimento de superfície Ouro de imersão (32,1%) 0,05 μm sobre níquel de 3 μm
Máscara de solda Aplicar para: TOP e Bottom, 12micron mínimo
Cor da máscara de solda: Verde, PSR-2000 KX700G, fornecido pela Taiyo.
Tipo de máscara de solda: LPSM
CONTOUR/CUTTING Roteamento, buracos de carimbo.
Marcação
Lado da lenda do componente De cima e de baixo.
Cor da legenda do componente Branco, S-380W, Taiyo fornecido.
Nome ou logotipo do fabricante: Marcado no quadro num condutor e com pernas Área livre
VIA revestido por um orifício (PTH), de tamanho mínimo de 0,3 mm.
Classificação de inflamabilidade A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno: 0.0059"
Revestimento de placas: 0.0029"
Tolerância de perfuração: 0.002"
Teste 100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO Em todo o mundo.



1.4Aplicações

Extensor de alcance WiFi

Sistema de vigilância

Comunicação por satélite

Velocidade 5G

Roteador WiFi 4G

Inversor de painéis solares

Sistemas de localização por GPS

Processador incorporado

Programas PLC

Sistemas telefónicos



1.5 Temperatura de transição do vidro (Tg)

As propriedades térmicas do sistema de resina são caracterizadas pela temperatura de transição do vidro (Tg), que é sempre expressa em °C. A propriedade mais comumente utilizada é a expansão térmica.Quando se mede a expansão em relação à temperatura, podemos obter uma curva como mostrado na seguinte imagem. O Tg é determinado pela interseção das tangentes das partes plana e íngreme da curva de expansão. abaixo da temperatura de transição de vidro,A resina epóxi é rígida e vidreira. Quando a temperatura de transição do vidro é excedida, transforma-se num estado mole e borracha.



Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão 1



Para os tipos de resina epóxi mais comumente utilizados (grau FR-4), a temperatura de transição do vidro está na faixa de 115-130 °C, de modo que quando o painel é soldado,A temperatura de transição do vidro é facilmente excedidaA expansão da resina epóxi é cerca de 15 a 20 vezes maior do que a do cobre quando excede Tg.Isto implica um certo risco de rachaduras na parede em buracos revestidosPor baixo da temperatura de transição do vidro, a relação de expansão entre o epoxi e o cobre é apenas três vezes maior.Então aqui o risco de rachaduras é insignificante.



O Tg da placa geral é superior a 130 graus Celsius, o Tg alto é geralmente superior a 170 graus Celsius, o Tg médio é aproximadamente superior a 150 graus Celsius.As placas de PCB com Tg ≥ 170 ° C são geralmente chamadas de PCB de alto Tg.



1.6Processo de Fabricação de PCB de PTH multicamadas (via preenchimento)

(1) Tesoura de material

(2) Capa interna de filme seco

(3) Gravura na camada interna

(4) AOI 1

(5) Oxidação negra

(6) Quadro de contorno de moagem

(7) Perfuração na camada interna

(8). PTH 1

(9) Capa interna de filme seco

(10) Revestimento de padrão 1

(11) Via preenchida

(12) Perfuração de camadas exteriores

(13). PTH 2

(14) Revestimento de padrão 2

(15) Capa externa de filme seco

(16) Eletroplatagem de estanho de cobre

(17) Descascagem e gravação

(18) AOI 2

(19) Máscara de solda

(20) Impressão em serigrafia

(21) Finalização de superfícies

(22) Ensaios elétricos

(23) Prolie Contouring

(24) FQC

(25) Embalagem

(26) Entrega



Placa de circuito impresso Multilayer 8-Layer PCBs construído em Tg175℃ FR-4 com ouro da imersão 2
