Laminado de cerâmica orgânica PCB híbrido RF-35 Taconic PCB 30mil 60mil

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs pelo mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-171.V1.0

Material base:

Fibra de vidro cerâmica PTFE

contagem de camadas:

Camada Dupla, Multicamadas, PCB Híbrido

Espessura do PCB:

10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)

tamanho do PCB:

≤400mm X 500mm

máscara de solda:

Verde, preto, azul, amarelo, vermelho etc.

peso de cobre:

0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)

Acabamento de superfície:

Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc.

Destacar:

PWB Taconic de 60mil RF

PWB Taconic híbrido do RF

PWB Taconic da estratificação cerâmica orgânica

Descrição do produto

RF-35 Taconic PCB de alta frequência com DK 3,5 Tg 315℃10mil 20mil 30mil 60mil RF PCB

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)

RF-35 é um material laminado orgânico-cerâmico da família ORCER (Organic Ceramic) de produtos Taconic.É baseado em reforço de vidro tecido.O RF-35 é o resultado da experiência da Taconic tanto na tecnologia de enchimento de cerâmica quanto na fibra de vidro revestida com politetrafluoreto (PTFE).

O RF-35 é a melhor escolha para aplicações comerciais de baixo custo e alto volume de micro-ondas e radiofrequência. para retrabalho.

A Tg do RF-35 excede 315 ℃.Sua taxa de absorção de umidade ultra baixa e baixo fator de dissipação minimizam a mudança de fase com frequência.O RF-35 usou tecidos tecidos no resultado do design na dimensão estável.Os laminados são geralmente revestidos ordenadamente em um lado ou em ambos os lados com 1/2,1 e 2 onças de cobre eletrodepositado, respectivamente.

Portanto, nos beneficiamos de seu baixo custo, excelente resistência ao descascamento, fator de dissipação excepcionalmente baixo, baixa absorção de umidade e maior suavidade da superfície.

Formulários

Amplificadores de potência

Filtros e Acopladores

Componentes passivos

Nossa capacidade de PCB (RF-35)

PCB Material:	Fibra de vidro cerâmica PTFE
Designação:	RF-35
Constante dielétrica:	3.5
Fator de dissipação	0,0018
Contagem de camadas:	Dupla Camada, Multicamadas, PCB Híbrido
Peso de cobre:	0,5 oz (17 µm), 1 oz (35 µm), 2 onças (70 µm)
Espessura do PCB:	10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Espessura do PCB:
Tamanho do PCB:	≤400mm X 500mm
Máscara de solda:	Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície:	Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc.

RF-35 Valor Típico

Propriedade	Método de teste	Unidade	Valor	Unidade	Valor
Constante dielétrica @ 1,9 GHz	IPC-TM 650 2.5.5		3.5		3.5
Fator de dissipação @ 1,9 GHz	IPC-TM 650 2.5.5		0,0018		0,0018
Absorção de umidade (0,060")	IPC-TM 650 2.6.2.1	%	0,02	%	0,02
Resistência à casca (1/2 onças de cobre)	IPC-TM 650 2.4.8	lbs./polegada linear	>8,0	N/mm	>1,5
Resistência à casca (1 onça de cobre)	IPC-TM 650 2.4.8	lbs./polegada linear	>10,0	N/mm	>1,8
Decomposição dielétrica	IPC-TM 650 2.5.6	kV	41	kV	41
Resistividade volumétrica	IPC-TM 650 2.5.17.1	Mohm/cm	1,26 x 109	Mohm/cm	1,26 x 109
Resistividade superficial	IPC-TM 650 2.5.17.1	Mohm	1,46 x 108	Mohm	1,46 x 108
Resistência ao Arco	IPCTM 650 2.5.1	segundos	>180	segundos	>180
Resistência à Flexão no Comprimento	ASTM D 790	psi	>22.000	N/mm2	>152
Resistência à Flexão Transversal	ASTM D 790	psi	>18.000	N/mm2	>124
Condutividade térmica	ASTM F 433	W/m/K	0,24	W/m/K	0,24
Resistência à tração no sentido do comprimento	ASTM D 638	psi	27.000	N/mm2	187
Resistência à Tração Transversal	ASTM D 638	psi	21.000	N/mm2	145
Estabilidade Dimensional no Comprimento	IPC-TM 650 2.4.39	em/em	0,00004	mm/mm	0,00004
Estabilidade Dimensional transversalmente	IPC-TM 650 2.4.39	em/em	-0,0001	mm/mm	-0,0001
xy CTE	ASTM D 3386 (TMA)	ppm/°C	19-24	ppm/°C	19-24
z CTE	ASTM D 3386 (TMA)	ppm/°C	64	ppm/°C	64
Inflamabilidade	UL-94		V-0		V-0
Dureza	Escala Rockwell M		34		34

Modelo		Dk
TLY-5A		2.17
TLY-5		2.20
TLY-3		2.33
TLT-0	TLX-0	2.45
TLT-9	TLX-9	2,50
TLT-8	TLX-8	2,55
TLT-7	TLX-7	2,60
TLT-6	TLX-6	2,65
TLE-95		2,95
TLC-27		2,75
TLC-30		3,00
TLC-32		3.20
RF-30		3,00
RF-35	RF-35P	3,50
RF-60		6.15
CER-10		10

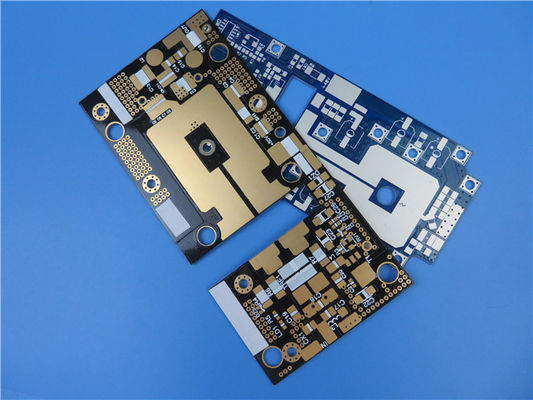

Laminado de cerâmica orgânica PCB híbrido RF-35 Taconic PCB 30mil 60mil 0
