Placa PCB Taconic de Alta Frequência RF-60A 1oz 25mil Cobre Nu

MOQ:	1pcs
preço:	USD9.99-99.99
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-4.V1.0

matéria-prima:

RF-60A

Espessura:

25mil

tamanho do PCB:

12'x18', 18'x24'...

Superfície:

cobre desencapado

Destacar:

Placa PCB de cobre nu

PCB Taconic de 1oz

PCB Taconic RF-60A

Descrição do produto

PWB desencapado de alta frequência do cobre do PWB RF-60A 1oz 25mil

O vidro tecido que reforça em RF-60A assegura a estabilidade tridimensional superior e aumenta a força flexural. Devido a sua expansão limitada da Z-linha central, pode confiantemente ser chapeado através dos furos em ajustes extremamente quentes. É o produto alto o melhor da DK para as aplicações que precisam o tamanho e o peso diminuídos do circuito, com uma constante dielétrica de aproximadamente 6,15. É uma grande opção para o RF circuita devido ao baixo fator de perda elétrico.

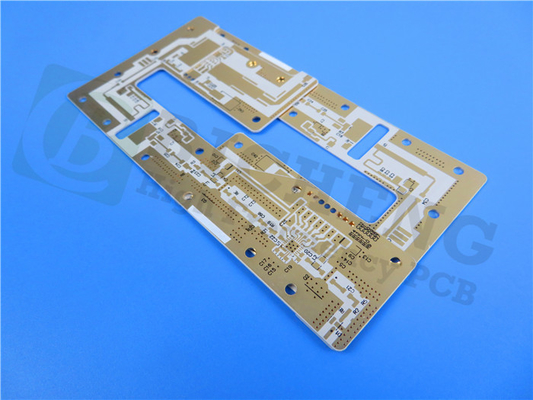

Placa PCB Taconic de Alta Frequência RF-60A 1oz 25mil Cobre Nu 0

Aplicações típicas:

Amplificadores de potência

Filtros & acopladores

Componentes passivos

Antenas

Folha de dados de RF-60A Taconic

Propriedade	Método do teste	Unidade	Valor	Unidade	Valor
DK @ 10 gigahertz	IPC-650 2.5.5.6		6,15		6,15
Df @ 10 gigahertz	IPC-650 2.5.5.5 .1		0,0038		0,0038
Absorção da umidade	IPC-650 2.6.2.1	%	0,02	%	0,02
Divisão dielétrica	IPC-650 2.5.6	quilovolt	53	quilovolt	53
Força dielétrica	ASTM D 149	V/mil	880	kV/mm	35
Resistividade de volume	IPC-650 2.5.17.1 (após a umidade)	Mohm/cm	9,0 x 108	Mohm/cm	9,0 x 108
Resistividade de superfície	IPC-650 2.5.17.1 (após a umidade)	Mohm	2,28 x 108	Mohm	2,28 x 108
Resistência de arco	IPC-650 2.5.1	Segundos	193	Segundos	193
Força Flexural (DM)	ASTM D 790	libra por polegada quadrada	18.300	N/mm2	126,2
Força Flexural (CD)	ASTM D 790	libra por polegada quadrada	14.600	N/mm2	100,7
Resistência à tração (DM)	ASTM D 3039	libra por polegada quadrada	19.500	N/mm2	134,4
Resistência à tração (CD)	ASTM D 3039	libra por polegada quadrada	16.300	N/mm2	112,4
Módulo Young	ASTM D 3039	kpsi	1.590	N/mm2	11.000
A relação de Poisson	ASTM D 3039		0,068	N/mm2	0,068
Módulo compressivo	ASTM D 695 (23°C)	kpsi	338		2.330
Força de casca (1 onça. ED)	Segundo de IPC-650 2.4.8. 5.2.2 (esforço térmico)	lbs/in	8	N/mm	1,4
Estabilidade dimensional (DM)	Segundo de IPC-650 2.4.39. 5,4 (depois que coza)	mils/in	0,68	mm/M	0,68
Estabilidade dimensional (CD)	Segundo de IPC-650 2.4.39. 5,4 (depois que coza)	mils/in	1,05	mm/M	1,05
Densidade (gravidade específica)	ASTM D 792	g/cm3	2,79	g/cm3	2,79
Condutibilidade térmica	ASTM F 433	W/M*K	0,4	W/M*K	0,4
CTE (linha central de X)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	9	ppm/°C	9
CTE (linha central de Y)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	8	ppm/°C	8
CTE (linha central de Z)	ASTM D 3386 (- 30°C - 125°C)	ppm/°C	69	ppm/°C	69
Desgaseificação (% dos TML)	ASTM E 595*	%	0,02	%	0,02
Desgaseificação (% de CVCM)	ASTM E 595*	%	0,00	%	0,00
Desgaseificação (% de WVR)	ASTM E 595*	%	0,01	%	0,01
Avaliação da inflamabilidade	UL 94		V-0		V-0
