Realçar: | 2.7mm PCB RF,Nível de solda por ar quente de PCB RF,Material de PCB de 2 camadas |
---|

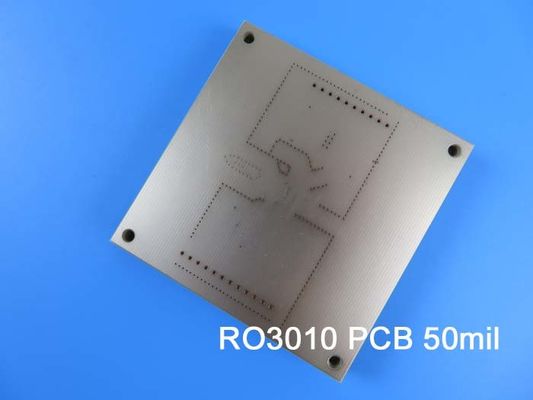

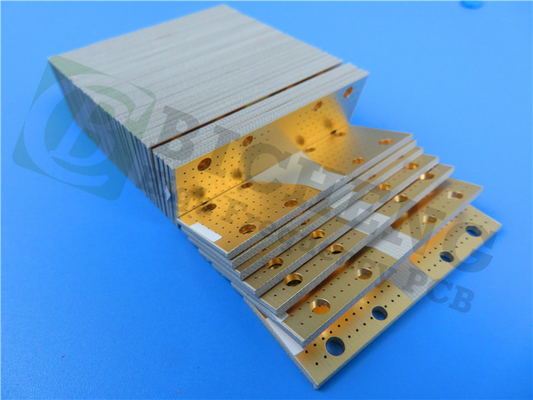

Apresento o nosso recém-vendido PCB rígido de 2 camadas, que é fornecido para atender aos exigentes requisitos de aplicações de alta frequência.Fabricado com uma precisão excepcional e utilizando compósitos PTFE Rogers RO3010 cerâmicos, este PCB oferece desempenho e fiabilidade incomparáveis.
O material de PCB possui características notáveis, incluindo uma constante dielétrica de 10,2+/- 0,30 a 10 GHz/23°C, garantindo uma transmissão de sinal precisa.0022 a 10 GHz/23°CO sistema opera sem problemas em temperaturas que variam de -40°C a +85°C, sendo adequado para vários ambientes.
Uma das principais características deste PCB reside no seu baixo eixo X, Y e Z CTE (Coeficiente de Expansão Térmica) de 13, 11 e 16 ppm/°C, respectivamente, o que garante uma excelente estabilidade dimensional,com o coeficiente de expansão perfeitamente correspondente ao cobre, evitando qualquer deformação ou distorção.
Além disso, sendo certificado pela ISO 9001, este PCB adere aos mais elevados padrões de qualidade.
A pilha consiste em duas camadas, com uma camada de cobre de 35 μm em ambos os lados.Os detalhes de construção do quadro incluem uma espessura final de 2.7 mm, uma traça/espaço mínima de 5/5 mils e um tamanho mínimo de orifício de 0,45 mm. A espessura do revestimento via é de 20 μm, garantindo ligações robustas.
Para maior conveniência, este PCB vem com um acabamento de superfície de Soldagem a Ar Quente (HASL), garantindo excelente soldagem e resistência à corrosão.Embora não tenha tela de seda superior ou inferior ou máscara de solda, oferece um design limpo e direto.
Com 18 componentes e um total de 72 pastilhas, incluindo 43 pastilhas através do buraco e 29 pastilhas SMT superior, este PCB fornece amplo espaço para suas necessidades de circuitos.oferecendo versatilidade no roteamento.
Este PCB é submetido a um teste elétrico de 100% antes do envio, garantindo a sua funcionalidade e fiabilidade.A sua compatibilidade com o Gerber RS-274-X permite uma integração perfeita no seu processo de fabricação.
Este PCB de alto desempenho encontra aplicações em várias indústrias, desde radar automotivo e antenas GPS até sistemas de telecomunicações celulares e dispositivos de comunicação sem fio.Ele se destaca em amplificadores de potência., antenas, ligações de dados e muito mais.
Oferecemos disponibilidade em todo o mundo, garantindo a entrega rápida para atender aos prazos do seu projeto.Confie na nossa experiência para fornecer PCBs da mais alta qualidade para as suas aplicações de ponta.
Constante dielétrica,εProcesso | 10.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 11.2 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | - 395 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistividade de volume | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo de tração | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
Absorção de umidade | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0.8 | j/g/k | Calculado | ||
Conductividade térmica | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
Coeficiente de expansão térmica (-55 a 288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densidade | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 9.4 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Liberar o poder do RO3010: um avanço na tecnologia de PCB
Introdução:
Os avanços revolucionários no campo das placas de circuito impresso (PCB) abriram caminho para um melhor desempenho e confiabilidade em uma ampla gama de aplicações eletrônicas.Entre os materiais de PCB de pontaCom suas propriedades excepcionais e capacidades incomparáveis, o RO3010 está pronto para revolucionar a indústria.Vamos aprofundar as características notáveis do RO3010 e explorar as suas aplicações potenciais.
Compreensão da constante dielétrica e design:
A constante dielétrica é um parâmetro crucial que determina as propriedades de isolamento de um material.assegurar uma transmissão de sinal eficiente e uma perda mínima de sinalAlém disso, a sua constante dielétrica de 11,2 (de 8 GHz a 40 GHz) torna-a ideal para aplicações de alta frequência, permitindo uma transferência de dados sem problemas e um desempenho óptimo.
Factor de dispersão e coeficiente térmico de revelação:
O fator de dissipação, ou tanδ, do RO3010 é surpreendentemente baixo 0,0022 (a 10 GHz/23°C), significando perda mínima de energia durante a propagação do sinal.O material apresenta um coeficiente térmico negativo de ε (-395 ppm/°C a 10 GHz, -50°C a 150°C), garantindo a sua estabilidade numa ampla gama de temperaturas.
Estabilidade dimensional e desempenho elétrico:
O RO3010 possui uma estabilidade dimensional excepcional, com uma variação máxima de 0,35 mm/m (na direção X) e 0,31 mm/m (na direção Y) em condições COND A.Isto garante uma fabricação de PCB precisa e consistente, permitindo uma colocação precisa dos componentes e um desempenho confiável do circuito.garantir excelentes propriedades de isolamento elétrico.
Força e resistência à umidade inigualáveis:
Com um módulo de tração de 1902 MPa (na direção X) e 1934 MPa (na direção Y) a 23 °C, o RO3010 oferece uma resistência mecânica excepcional, garantindo durabilidade e fiabilidade em aplicações exigentes.Além disso,, a sua baixa taxa de absorção de umidade de 0,05% garante estabilidade a longo prazo e desempenho fiável mesmo em ambientes de alta umidade.
Gestão térmica superior:
O RO3010 se destaca na gestão térmica, graças à sua impressionante condutividade térmica de 0,95 W/M/K a 50°C. Esta propriedade permite uma dissipação de calor eficiente,Prevenção do sobreaquecimento e garantia de um desempenho óptimo em aplicações de alta potênciaAlém disso, o seu coeficiente de expansão térmica (13 ppm/°C na direcção X, 11 ppm/°C na direcção Y,e 16 ppm/°C na direcção Z) aumenta ainda mais a sua estabilidade térmica numa ampla gama de temperaturas.
Confiabilidade e compatibilidade inabaláveis:
O RO3010 foi rigorosamente testado e certificado pelo seu desempenho e fiabilidade excepcionais.Garante a segurança e a conformidade com as normas da indústriaAlém disso, o RO3010 é compatível com processos sem chumbo, tornando-o ecológico e compatível com processos de fabricação modernos.
Conclusão:
O RO3010 surgiu como uma mudança de jogo no mundo da tecnologia de PCB.e confiabilidade tornam-no uma escolha ideal para aplicações de alta frequência e alto desempenho.
