Substrato de PCB RO4535 de duas faces 30mil com revestimento de superfície branco e ENIG

MOQ:	1 PCS
preço:	USD9.99/PCS-99.99/PCS
Embalagem padrão:	Vácuo bags+Cartons
Período de entrega:	8-9 dias de trabalho
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 pcs por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Destacar:

Placa de PCB de acabamento de superfície de filtro de seda

Substratos de PCB de dois lados

30 mil Substratos de PCB

Descrição do produto

Este PCB rígido de duas camadas foi construído usando cerâmica Rogers RO4535Laminados de hidrocarbonetos reforçados com vidroCom uma constante dielétrica (DK) de 3,41 a 10 GHz e um factor de dissipação de 0,0037 a 10 GHz, são asseguradas baixas perdas e baixa resposta PIM,Oferecer um desempenho fiável.

Os substratos de PCB apresentam um valor PIM (típico) de -157 dBC, indicando uma excelente integridade do sinal e interferências mínimas.e CTE do eixo Z de 50 ppm/°C, este PCB proporciona estabilidade em várias condições de temperatura.

Imóveis	RO4535	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica	3.44 ± 0.08	Z	-	10 GHz/23°C2.5 GHz	IPC-TM-650,2.5.5.5
Fator de dissipação	0.0032	Z	-	2.5 GHz/23°C	IPC-TM-650, 2.5.5.5
Fator de dissipação	0.0037	Z	-	10 GHz/23°C	IPC-TM-650, 2.5.5.5
PIM (típico)	-157	-	dBc	Tons de varredura reflectidos 43 dBm	Analisador PIM Summitek 1900b
Força dielétrica	> 500	Z	V/mil	0.51 mm	IPC-TM-650, 2.5.6.2
Estabilidade dimensional	< 0.5	X,Y	mm/m (mils/ polegada)	Após a gravação	IPC-TM-650, 2.4.39A
Coeficiente de expansão térmica	16	X	ppm/°C	- 55 a 288°C	IPC-TM-650, 2.4.41
	17	Y
	50	Z
Conductividade térmica	0.6	-	W/(m.K)	80°C	ASTM C518
Absorção de umidade	0.09	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	> 280	-	°CTMA	A	IPC-TM-650, 2.4.24.3
Densidade	1.9	-	gm/cm³	-	A norma ASTM D792
Resistência da casca de cobre	5.1(0.9)	-	Lbs/in (N/mm)	1 oz. Float de pós-soldagem EDC	IPC-TM-650, 2.4.8
Inflamabilidade	V-0	-	-	-	UL 94
Processo sem chumbo compatível	- Sim, sim.	-	-	-	-

Uma série de características e benefícios é oferecido pela nossa PCB, atendendo a várias aplicações.assegurar um desempenho óptimo numa ampla gama de aplicaçõesO sistema de resina termo-resistente utilizado é compatível com os processos de fabricação de PCB padrão, simplificando a produção e montagem.permitindo um maior rendimento em painéis de tamanho maiorAs suas propriedades mecânicas uniformes garantem a manutenção da forma durante o manuseamento, aumentando a fiabilidade.Melhoria das capacidades de manuseio de energia.

O empilhamento é composto por uma camada de cobre de 35 μm, um núcleo Rogers 4535 de 0,762 mm e outra camada de cobre de 35 μm.Observando detalhes de construção precisosCom dimensões de placa de 94,05 mm x 116,05 mm, oferece opções de design compactas e eficientes.permitindo circuitos complexosEste PCB foi concebido sem vias cegas e foi acabado com um acabamento de superfície de ouro de imersão de alta qualidade.

Antes do envio, o PCB foi submetido a um teste elétrico completo de 100%, garantindo a sua fiabilidade e conformidade com os padrões de qualidade.Garantia de desempenho e durabilidade consistentes.

Parâmetro	Valor
Número de camadas	1 a 32
Material de substrato	RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/Duroid 6035HTC; TMM3,TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94DK3.0DK3.2DK3.38DK3.5DK4.0DK4.4DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (High Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 High CTI> 600V; Poliimida, PET; Núcleo Metálico, etc.
Tamanho máximo	Teste de voo: 900600mm, Teste de fixação 460380mm, Não teste 1100*600mm
Tolerância do Esboço do Conselho	± 0,0059" (0,15 mm)
Espessura do PCB	0.0157" - 0.3937" (0.40mm--10.00mm)
Tolerância de espessura ((T≥0,8 mm)	± 8%
Tolerância de espessura ((t<0,8 mm)	± 10%
Espessura da camada de isolamento	0.00295" - 0.1969" (0.075mm-5.00mm)
Faixa mínima	0.003" (0,075 mm)
Espaço mínimo	0.003" (0,075 mm)
Espessura exterior de cobre	35 μm-420 μm (1 oz-12 oz)
Espessura interna de cobre	17 μm-350 μm (0,5 oz - 10 oz)
Furo de perfuração ((Mecânico)	0.0059" - 0.25" (0.15mm-6.35mm)
Furo terminado ((Mecânico)	0.0039"-0.248" (0.10mm-6.30mm)
DiâmetroTolerância ((Mecânica)	0.00295" (0,075mm)
Registo (Mecânico)	0.00197" (0,05mm)
Proporção de aspecto	12:1
Tipo de máscara de solda	LPI
Min Soldermask Bridge	0.00315" (0,08mm)
Minima tolerância da máscara de solda	0.00197" (0,05mm)
Ligação via Diâmetro	0.0098" - 0.0236" (0.25mm-0.60mm)
Tolerância de controlo da impedância	± 10%
Revestimento de superfície	HASL, HASL LF, ENIG, estanho de imersão, prata de imersão, OSP, dedo de ouro, placado em ouro puro, etc.

Com 134 componentes e 243 pacotes totais, incluindo 130 pacotes através de buracos e 113 pacotes de tecnologia de montagem de superfície superior (SMT), este PCB oferece versatilidade em termos de integração de componentes.Tem 271 vias e 9 redes., proporcionando flexibilidade para várias ligações de circuito.

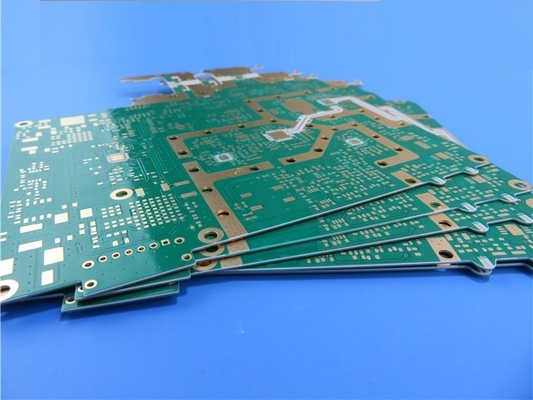

Substrato de PCB RO4535 de duas faces 30mil com revestimento de superfície branco e ENIG 0

A arte foi fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com processos de fabricação padrão.Aplicações típicas para este produto incluem antenas de estações base de infraestrutura celular e redes de antenas WiMAX.

Se tiver quaisquer dúvidas técnicas ou precisar de informações adicionais, não hesite em contactar a nossa equipa dedicada em sales10@bichengpcb.com.A nossa equipa está totalmente empenhada em fornecer apoio excepcional e garantir a sua máxima satisfação com os nossos produtos.
