Realçar: | Placa de circuito de frequência de PCB de 20 milímetros,Placa de circuito de frequência ENEPIG,RO4730G3 Quadro de circuito |
---|
Apresentamos o nosso novo PCB baseado em substratos RO4730G3.concebido para proporcionar um desempenho excepcional, ao mesmo tempo que oferece uma alternativa de baixo custo aos laminados tradicionais à base de PTFECom os seus sistemas avançados de resina, o RO4730G3 oferece as propriedades necessárias para um desempenho ideal da antena,tornando-se uma escolha para designers que buscam otimizar tanto o custo quanto a funcionalidade.
Características principais do RO4730G3:
1Impressionantes propriedades elétricas:
- Constante dielétrica (Dk) de 3,0 +/- 0,05 a 10 GHz: assegura uma transmissão e recepção de sinal fiáveis.
- Fator de dissipação de 0,0028 a 10 GHz: resulta em baixa perda de sinal e redução da interferência.
- Coeficiente térmico de Dk de 34 ppm/°C: Permite um desempenho consistente em todas as variações de temperatura.
- Coeficiente de expansão térmica (CTE) igual ao cobre: Minimiza o stress e garante a integridade do PCB.
- Tg (temperatura de transição do vidro) > 280 °C: oferece excelente estabilidade térmica e fiabilidade.
- Temperatura de decomposição (Td) de 411 °C TGA: garante resistência a altas temperaturas.
2Benefícios que distinguem o RO4730G3:
- Dieléctrico de baixa perda com folha de baixo perfil:
* PIM reduzido (intermodulação passiva)
* Baixa perda de inserção para uma integridade do sinal otimizada.
- Microesferas fechadas com preenchimento único:
* Peso leve: 30% mais leve do que os materiais PTFE/vidro, permitindo projetos otimizados para o peso.
* Baixa densidade para melhor desempenho.
- CTE baixo no eixo Z (< 30 ppm/ °C) e Tg elevado (> 280°C):
* Flexibilidade do projecto e compatibilidade com processos de montagem automatizados.
- TCDk baixa (< 40 ppm/°C):
* Desempenho constante do circuito em condições de temperatura variáveis.
- Sistema de Resina Termoset especialmente formulado:
* Facilidade de fabrico e capacidade de processo PTH (Plated Through-Hole).
- Amigável ao ambiente:
* Compatibilidade dos processos sem chumbo e conformidade com a RoHS.

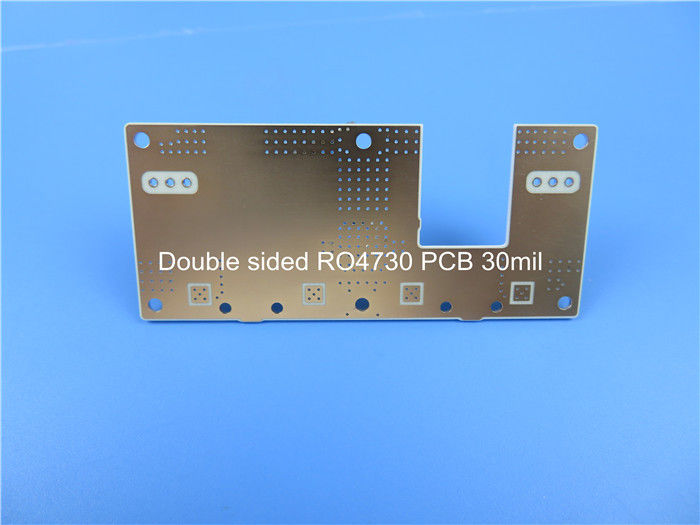

3Detalhes da construção do PCB:
- PCB rígido de duas camadas com uma camada de cobre de espessura de 35 μm.
- RO4730G3 espessura do núcleo de 0,508 mm (20 mil).
- Borda de 0,6 mm de espessura.
- 1 oz (1,4 mils) de peso de cobre da camada externa.
- Electroless Nickel Electroless Palladium Immersion Gold (ENEPIG) acabamento de superfície.
- Máscara de solda verde nas camadas superior e inferior.
- Sem serigrafia para um visual limpo e minimalista.
- através de uma espessura de revestimento de 20 μm.
- Traço mínimo de 4/6 milis.
- Tamanho mínimo do buraco de 0,25 mm.
- 100% de testes eléctricos realizados antes da expedição.
RO4730G3 Valor típico | |||||
Imóveis | RO4730G3 | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 3.0±0.5 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
Constante dielétrica,εDesenho | 2.98 | Z | 1.7 GHz a 5 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.0028 | Z | 10 GHz 23°C | IPC-TM-650 2.5.5.5 | |
2.5 GHz | |||||
Coeficiente térmico de ε | +34 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | < 0.4 | X, Y | mm/m | após etech +E2/150 °C | IPC-TM-650 2.4.39A |
Resistividade por volume (0,030") | 9 x 107 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistividade superficial (0,030") | 7.2 x 105 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
PIM | -165 | dBc | 50 ohms 0,060" | 43 dBm 1900 MHz | |
Resistência elétrica (0,030") | 730 | Z | V/mil | IPC-TM-650 2.5.6.2 | |
Força flexural MD | 181 (26.3) | Mpa (kpsi) | NT1 produção | ASTM D790 | |
CMD | 139 (20.2) | ||||
Absorção | 0.093 | - | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 |
Conductividade térmica | 0.45 | Z | W/mK | 50°C | ASTM D5470 |
Coeficiente de expansão térmica | 15.9 14.4 35.2 |
X Y Z |
ppm/°C | -50°C a 288°C | IPC-TM-650 2.4.4.1 |
Tg | > 280 | °C | IPC-TM-650 2.4.24 | ||
Td | 411 | °C | ASTM D3850 | ||
Densidade | 1.58 | gm/cm3 | A norma ASTM D792 | ||
Força da casca de cobre | 4.1 | Plínio | 1 oz, LoPro EDC | IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
4Estatísticas de PCB:
- Componentes: 29
- Total de almofadas: 38
- Acessórios para buracos: 22.
- Pads SMT superiores: 16
- Pads SMT inferiores: 0
- Vias: 17.
- Redes: 6
5- Padrão de qualidade, arte e disponibilidade:
- Padrão de qualidade: IPC-Classe-2, garantindo elevados padrões de fabrico.
- Arte fornecida: Gerber RS-274-X, facilitando a reprodução precisa.
- Disponibilidade: O RO4730G3 está disponível em todo o mundo, proporcionando fácil acesso aos fabricantes e designers de PCB.
Material de PCB: | Vidro tecido cerâmico de hidrocarbonetos |
Designação: | RO4730G3 |
Constante dielétrica: | 3.0 ± 0,05 (processo) |
2.98 (projeto) | |
Número de camadas: | 1 camada, 2 camadas, múltiplas camadas |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
Espessura do laminado ((cobre de baixo perfil): | 5.7mil ((0.145mm), 10.7mil ((0.272mm), 20.7mil ((0.526mm, 30.7mil ((0.780mm), 60.7mil ((1.542mm) |
Espessura do laminado (ED cobre) | 20 mil ((0,508mm), 30 mil ((0,762mm), 60 mil ((1,524mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, estanho de imersão, prata de imersão, OSP, etc. |
6Aplicações típicas:
- Antenas de estações de base celulares: as propriedades elétricas superiores do RO4730G3 tornam-no uma escolha ideal para antenas de estações de base, garantindo uma comunicação fiável nas redes celulares.
Em conclusão, os PCBs Rogers RO4730G3 oferecem uma solução confiável, econômica e de alto desempenho para aplicações de antenas.e características ecológicas, RO4730G3 capacita os designers para alcançar o desempenho de antena ideal ao mesmo tempo otimizando custos.RO4730G3 é o material de PCB para resultados superiores.
