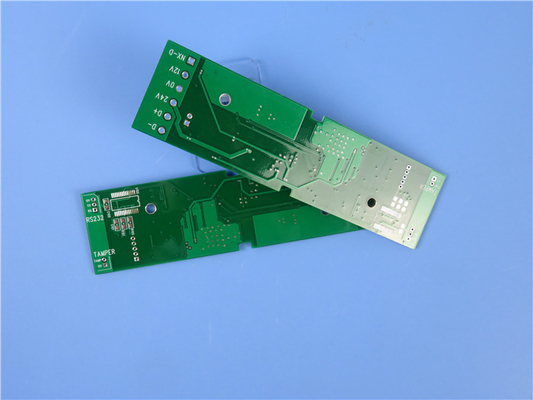

0.8mm TU-768 High Tg PCB Black Soldermask Branco Silkscreen ENIG

Compartilhando um novo PCB RF feito de material TU-768.O laminado TU-768 da Taiwan Union é um laminado de elevado TG (temperatura de transição do vidro) e elevada fiabilidade térmica concebido para satisfazer rigorosas exigências de desempenhoÉ acompanhado de TU-768P, um pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-pré-oferecendo características de bloqueio UV e compatibilidade com processos de inspeção óptica automatizada (AOI)A série TU-768 é adequada para aplicações que exigem resistência a ciclos térmicos e trabalho extensivo de montagem.Os laminados TU-768 apresentam um coeficiente de expansão térmica (CTE) excepcional., resistência química superior, estabilidade térmica e propriedades de resistência ao CAF (filamento anódico condutor).

Características principais:
- Dk (constante dielétrica) de 4,3 a 10 GHz
- Fator de dissipação de 0,0023 a 10 GHz
- CTE x- eixo de 11-15 ppm/°C, CTE y- eixo de 11-15 ppm/°C
- Coeficiente de expansão térmica em relação ao cobre
- Temperatura de decomposição (Td) de 350 °C TGA
- Tg (temperatura de transição do vidro) de 180°C
- Alta fiabilidade térmica com T260 > 60 min, T288 > 15 min, T300 > 2 min

Benefícios:
- Compatível com processos sem chumbo
- Excelente coeficiente de expansão térmica para estabilidade
- Propriedade anti-CAF (filamento anódico condutor) para melhorar a fiabilidade
- Resistência química e térmica superior
- Propriedades fluorescentes permitem AOI (inspecção óptica automatizada)
- Resistente a problemas relacionados com a umidade

Acompanhamento de PCB:
Este PCB é um projeto de PCB rígido de duas camadas com as seguintes especificações:
- Copper_layer_1: 35 μm
- TU-768 Core: 0,76 mm
- Copper_layer_2: 35 μm

Detalhes da construção do PCB:
- Dimensões dos painéis: 47,8 mm x 47,8 mm (1 PCS), com uma tolerância de +/- 0,15 mm
- Trace/Space mínimo: 4/4 mils, permitindo circuitos precisos
- Tamanho mínimo do buraco: 0,2 mm, proporcionando flexibilidade para a colocação dos componentes
- Sem vias cegas, simplificando o processo de fabrico
- espessura do cartão acabado: 0,8 mm, equilibrando durabilidade e compacidade
- Peso de Cu acabado: 1 oz (1,4 mils) camadas exteriores, garantindo uma condução eficiente
- através de espessura de revestimento: 20 μm, permitindo uma interconectividade fiável
- Finalização da superfície: Ouro de imersão, para proteção e condutividade melhorada
- Top Silkscreen: Branco, facilitando a identificação dos componentes
- Tela de seda inferior: Nenhuma, para uma aparência limpa e minimalista
- Top Solder Mask: Preto, reforçando a solda e proteção
- Máscara de solda inferior: Nenhuma, para um projeto de PCB simplificado
- Cada PCB é submetido a um teste elétrico 100% antes da expedição, garantindo a qualidade e a funcionalidade

Estatísticas de PCB:
- Componentes: 11, proporcionando versatilidade para várias aplicações
- Pads totais: 24, facilitando a conectividade dos componentes
- Pads através do buraco: 15, permitindo conexões seguras
- Pads SMT superiores: 9, suportando componentes de tecnologia de montagem de superfície (SMT)
- Pads SMT inferior: 0, indicando o conjunto SMT unilateral
- vias: 7, permitindo um encaminhamento eficiente do sinal
- Redes: 2, assegurando uma adequada conectividade

Obra de arte fornecida:
Esta ilustração de PCB é fornecida no formato Gerber RS-274-X, um padrão amplamente utilizado na indústria para fabricação de PCB.

Padrão de qualidade e disponibilidade:
O PCB adere ao padrão de qualidade IPC-Classe-2, garantindo uma fabricação de alta qualidade e confiabilidade.

Aplicações típicas:

O PCB TU-768 é amplamente aplicável em vários campos, incluindo:
- Eletrónica de Consumo
- Servidores e estações de trabalho
- Indústria automóvel

Com suas características de alta Tg e confiabilidade térmica, o PCB TU-768 é uma excelente escolha para aplicações eletrônicas exigentes que exigem desempenho e durabilidade excepcionais.
