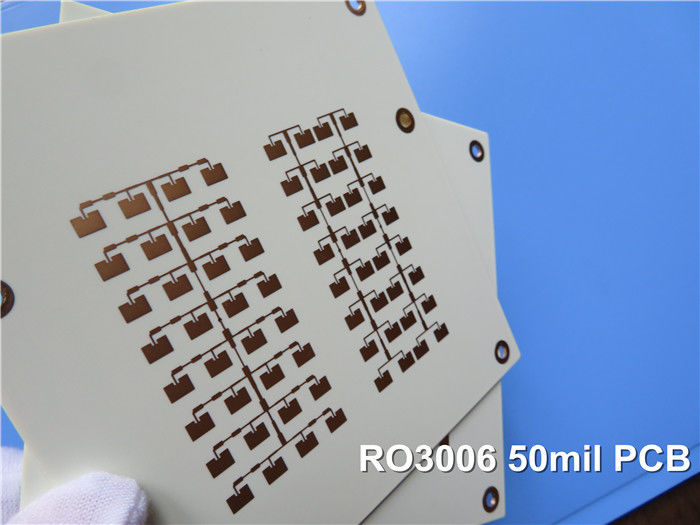

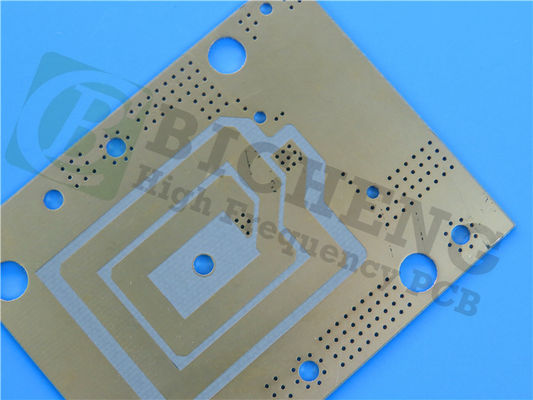

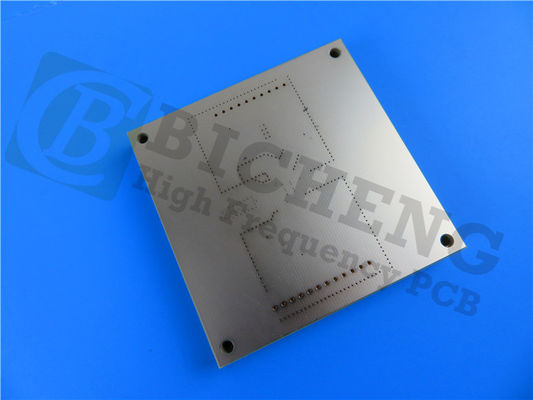

RO3006 Revestimento de cobre imersão ouro placa RF PCB 2 camadas 50mil 1OZ

Apresento o nosso recém-vendido PCB com os laminados RO3006 de ponta, concebidos com uma excepcional estabilidade elétrica e mecânica.Este composto PTFE cerâmico garante um desempenho confiável em uma ampla gama de aplicaçõesCom uma constante dielétrica estável (Dk) em temperaturas variáveis, elimina a mudança de passo em Dk comumente experimentada com materiais de vidro PTFE perto da temperatura ambiente.

Características principais:

Rogers RO3006 compósitos PTFE cerâmicos
Constante dielétrica de 6,15+/- 0,15 a 10 GHz/23°C
Fator de dissipação de 0,002 a 10 GHz/23°C
Td> 500°C
Conductividade térmica de 0,79 W/mK
Absorção de humidade de 0,02%
Coeficiente de expansão térmica (-55-288 °C): eixo X 17 ppm/°C, eixo Y 17 ppm/°C, eixo Z 24 ppm/°C

Benefícios:

Propriedades mecânicas uniformes para uma gama de constantes dielétricas:
Ideal para projetos de placas de várias camadas com constantes dielétricas variáveis
Adequado para utilização em placas híbridas de vidro epóxi
Baixo coeficiente de expansão no plano (cobre correspondente):
Permite montar conjuntos de superfície mais fiáveis
Ideal para aplicações sensíveis à temperatura
Excelente estabilidade dimensional
Processo de fabrico em volume:
Preços económicos do laminado


Acompanhamento de PCB:

PCB rígido de duas camadas
Copper_layer_1: 35 μm
Rodgers RO3006 Substrato: 50 milímetros (1.27 mm)
Copper_layer_2: 35 μm

Detalhes da construção do PCB:

Este PCB tem um tamanho compacto com dimensões de 55 mm x 47 mm, tornando-o adequado para aplicações de espaço limitado.permitindo um encaminhamento preciso dos sinais e uma utilização eficiente do espaço no quadroO tamanho mínimo do orifício é de 0,3 mm, o que permite a instalação de componentes pequenos e facilita a montagem.

A placa não inclui vias cegas, simplificando o processo de fabricação e reduzindo os custos..As camadas exteriores têm um peso de cobre de 1 oz (1,4 mil), proporcionando condutividade suficiente para transmissão de sinal e distribuição de energia.assegurar ligações fiáveis entre as diferentes camadas do PCB.

O acabamento da superfície deste PCB é ouro de imersão, que oferece excelente resistência à corrosão e soldabilidade, garantindo um desempenho robusto em vários ambientes.A tela de seda superior é apresentada em brancoO quadro não inclui uma serigrafia inferior ou máscaras de solda superior/inferior,simplificação do processo de fabrico e redução dos custos.

Antes da expedição, cada PCB é submetido a um teste elétrico de 100% para garantir a sua funcionalidade e desempenho.Este processo de ensaio abrangente garante que o PCB cumpre as especificações e funções exigidas conforme pretendido.

Estatísticas de PCB:

Este PCB é constituído por 16 componentes, que permitem a criação de circuitos electrónicos complexos.que servem como pontos de ligação para componentes e permitem a transmissão de sinais eléctricosDestes pads, 29 são dedicados a componentes através de buracos, enquanto 17 são projetados para componentes de tecnologia de montagem de superfície (SMT) no lado superior do quadro.Não há tampas SMT no lado inferior do PCB.

A placa inclui 41 vias, que permitem ligações entre diferentes camadas e facilitam o fluxo de sinais e energia.que representam os diferentes caminhos elétricos no projeto do PCB.

O formato de ilustração utilizado para este PCB é o Gerber RS-274-X, um padrão amplamente aceito na indústria para a fabricação de PCB.Assegura a compatibilidade com vários processos de fabrico e permite a reprodução precisa do desenho.

Este PCB cumpre a norma IPC-Classe 2, que estabelece critérios específicos de qualidade e desempenho para os PCB destinados a produtos eletrónicos gerais.Esta adesão a uma norma industrial reconhecida garante que o PCB atenda aos níveis exigidos de fiabilidade e desempenho.

A disponibilidade deste PCB não se limita a uma região ou mercado específico. É acessível em todo o mundo, permitindo que clientes de diferentes locais se beneficiem de suas características e aplicações.

Algumas aplicações típicas:

Aplicações de radar automotivo
Antenas de satélite de posicionamento global
Sistemas de telecomunicações celulares: amplificadores de potência e antenas
Antennas para comunicações sem fio
Satélites de transmissão directa
Links de dados em sistemas de cabo
Leitores de medidores remotos
Retrovisores de potência

Experimente a fiabilidade e o desempenho dos nossos PCBs disponíveis em todo o mundo com laminados Rogers RO3006.Este PCB garante uma estabilidade elétrica e mecânica excepcional em ambientes exigentesConfie nas suas propriedades mecânicas uniformes, baixo coeficiente de expansão no plano e processo de fabricação rentável para o seu próximo projeto.
