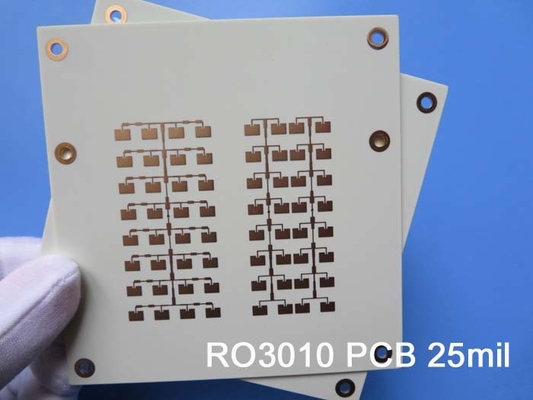

RO3010 PCB de dois lados 25mil Circuito de alto desempenho Silkscreen branco

Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen
Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen

Imagem Grande :  RO3010 PCB de dois lados 25mil Circuito de alto desempenho Silkscreen branco

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Materiais: RO3010 Tamanho do PCB: 90 mm x 45 mm = 1 PCS
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: Ouro de imersão
Número de camadas: 2-layer Espessura do PCB: 0,8 milímetros
Destacar:

25mil RO3010 PCB

,

PCB de serigrafia RO3010 branco

,

PCB de alto desempenho RO3010

Apresentamos o nosso recém-vendido PCB com materiais avançados de circuito Rogers RO3010.tornando-os ideais para uma ampla gama de aplicações em várias frequênciasCom uma estabilidade mecânica e eléctrica excepcional, este PCB a preços competitivos simplifica o projecto de componentes de banda larga e suporta a miniaturização de circuitos.



Características principais:

Constante dielétrica de 10,2+/- 0,30 a 10 GHz/23°C
Fator de dissipação de 0,0022 a 10 GHz/23°C
Baixo coeficiente de expansão térmica (-55-288 °C): eixo X 13 ppm/°C, eixo Y 11 ppm/°C, eixo Z 16 ppm/°C
Td> 500°C
Conductividade térmica de 0,95 W/mK
Absorção de humidade de 0,05%
-40°C a +85°C



RO3010 Valor típico
Imóveis RO3010 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 10.2±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 11.2 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 395 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.35
0.31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 105   COND A IPC 2.5.17.1
Módulo de tração 1902
1934
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.05   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.8   j/g/k   Calculado
Conductividade térmica 0.95   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densidade 2.8   gm/cm3 23°C ASTM D 792
Força da casca de cobre 9.4   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Benefícios:

Estabilidade dimensional com coeficiente de expansão igual ao de cobre:
Assegura um desempenho fiável e minimiza os problemas relacionados com a expansão térmica
Ideal para aplicações em que a estabilidade é crítica
Preços económicos do laminado para o processo de fabrico em volume:
Solução rentável para a produção em larga escala
Apto para utilização em placas de múltiplas camadas:
Permite a criação de circuitos complexos e facilita a integração de múltiplas funcionalidades.



Este empilhamento de PCB consiste de uma construção de PCB rígido de 2 camadas. A primeira camada de cobre, Copper_layer_1, tem uma espessura de 35 μm.Fornece a condutividade necessária para a transmissão de sinal e distribuição de energiaO núcleo do PCB é feito de substrato Rogers RO3010, que tem uma espessura de 25 milímetros (0,635 mm).incluindo uma constante dielétrica mais elevada e uma excelente estabilidadePor fim, a segunda camada de cobre, Copper_layer_2, também tem uma espessura de 35 μm, completando o empilhamento.



Passando aos detalhes de construção do PCB, as dimensões do painel são de 90 mm x 45 mm, proporcionando um tamanho compacto mas versátil para várias aplicações.permitindo um encaminhamento preciso dos sinais e uma utilização eficiente do espaço no quadroO tamanho mínimo do orifício é de 0,4 mm, permitindo a instalação de componentes com diferentes dimensões de chumbo.



Este PCB não inclui vias cegas, simplificando o processo de fabricação e reduzindo os custos.As camadas exteriores têm um peso de cobre de 1 oz (1A espessura do revestimento de via é de 20 μm, proporcionando ligações fiáveis entre diferentes camadas do PCB.

O acabamento da superfície deste PCB é ouro de imersão, que oferece excelente resistência à corrosão e soldabilidade, garantindo um desempenho robusto em vários ambientes.A tela de seda superior é apresentada em brancoO PCB não inclui uma serigrafia inferior, uma máscara de solda superior ou uma máscara de solda inferior,simplificação do processo de fabrico e redução dos custos.



RO3010 PCB de dois lados 25mil Circuito de alto desempenho Silkscreen branco 0



Antes da expedição, cada PCB é submetido a um teste elétrico de 100% para garantir a sua funcionalidade e desempenho.Este processo de ensaio abrangente garante que o PCB cumpre as especificações e funções exigidas conforme pretendido.



Em termos de estatísticas de PCB, este PCB é composto por 25 componentes, permitindo a criação de circuitos eletrónicos complexos.que servem como pontos de ligação para componentes e permitem a transmissão de sinais eléctricosDestes pads, 62 são dedicados a componentes através de buracos, enquanto 34 são projetados para componentes de tecnologia de montagem de superfície (SMT) no lado superior do quadro.Não há tampas SMT no lado inferior do PCBEste PCB inclui 71 vias, que permitem conexões entre diferentes camadas e facilitam o fluxo de sinais e energia.que representam os diferentes caminhos elétricos no projeto do PCB.



O formato de ilustração utilizado para este PCB é o Gerber RS-274-X, um padrão amplamente aceito na indústria para a fabricação de PCB.Assegura a compatibilidade com vários processos de fabrico e permite a reprodução precisa do desenho.



Este PCB cumpre a norma IPC-Classe 2, que estabelece critérios específicos de qualidade e desempenho para os PCB destinados a produtos eletrónicos gerais.Esta adesão a uma norma industrial reconhecida garante que o PCB atenda aos níveis exigidos de fiabilidade e desempenho.

A disponibilidade deste PCB não se limita a uma região ou mercado específico. É acessível em todo o mundo, permitindo que clientes de diferentes locais se beneficiem de suas características e aplicações.



RO3010 PCB de dois lados 25mil Circuito de alto desempenho Silkscreen branco 1



Algumas aplicações típicas:

Aplicações de radar automotivo
Antenas de satélite de posicionamento global
Sistemas de telecomunicações celulares: amplificadores de potência e antenas
Antennas para comunicações sem fio
Satélites de transmissão directa
Links de dados em sistemas de cabo
Leitores de medidores remotos
Retrovisores de potência



Experimente a estabilidade e o desempenho excepcionais dos nossos circuitos de circuito impresso disponíveis em todo o mundo com materiais avançados do Rogers RO3010.do radar automotivo para os backplanes de potênciaBeneficie-se da sua estabilidade dimensional, custo-eficácia e adequação para projetos de placas de várias camadas no seu próximo projeto.
