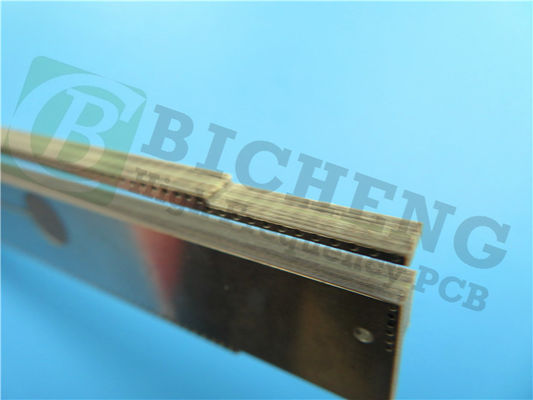

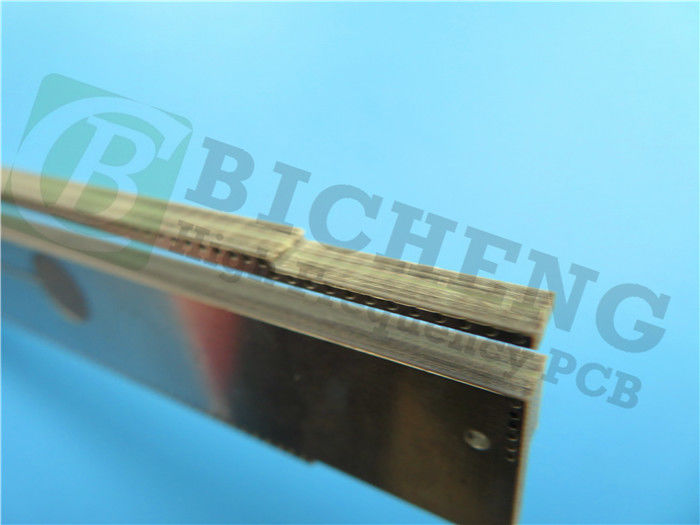

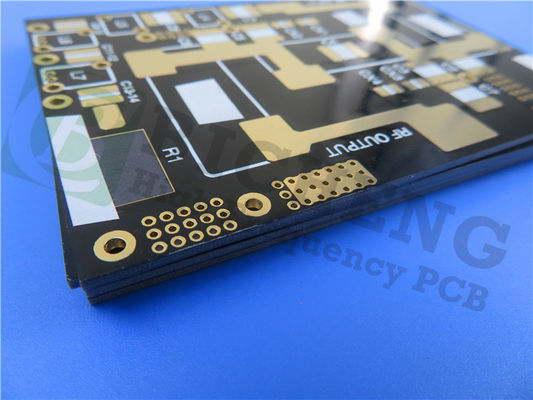

TMM6 25mil PCB de microondas Custom PCB Board Immersion Silver

Introduzindo um PCB recém-vendido baseado no material TMM6.é um composto polimérico termo-resistente cerâmico de última geração concebido para proporcionar fiabilidade e desempenho para aplicações de linha de tiras e micro-tiras de alto revestimento através de buracosO TMM6 oferece as vantagens dos laminados de circuito de microondas de cerâmica e PTFE tradicionais, eliminando a necessidade de técnicas de produção especializadas tipicamente associadas a estes materiais.Com uma constante dielétrica única (Dk) em comparação com outros materiais da sua família de produtos, TMM6 estabelece um novo padrão na tecnologia de PCB de microondas.

Características principais:

- A constante dielétrica (Dk) de 6,0 +/- 0,08 a 10 GHz garante uma propagação precisa do sinal.
- Fator de dissipação de 0,0023 a 10 GHz minimiza a perda de sinal para um desempenho óptimo.
- O coeficiente térmico Dk de -11 ppm/°K proporciona uma estabilidade térmica excepcional.
- Coeficiente de expansão térmica combinado com cobre para operação fiável.
- Temperatura de decomposição (Td) de 425 °C TGA garante resistência à alta temperatura.
- A condutividade térmica de 0,72 W/mk permite uma dissipação de calor eficiente.
- Disponível numa faixa de espessura de 0,0015 a 0,500 polegadas, oferecendo versatilidade no design.

Benefícios:

O PCB TMM6 oferece uma série de benefícios que aumentam a sua fiabilidade e funcionalidade:
- Propriedades mecânicas resistentes ao arrastamento e ao fluxo de frio, garantindo durabilidade a longo prazo.
- Resistente aos produtos químicos de processamento, reduzindo os danos durante a fabricação.
- Com base numa resina termo-resistente, permitindo uma ligação fiável.
- Compatível com todos os processos comuns de PCB, tornando-o versátil e fácil de trabalhar.

Detalhes do empilhamento e da construção do PCB:

Este PCB possui um empilhamento de PCB rígido de 2 camadas, proporcionando simplicidade e versatilidade.
- Copper_layer_1: 35 μm para uma condução eficiente do sinal.
- Rogers TMM6 Core: 0,635 mm (25 mil) para propriedades elétricas ideais.
- Copper_layer_2: 35 μm para um desempenho de sinal consistente.

Com um tamanho de placa de 56,04 mm x 53,18 mm, cada PCB é fabricado com uma tolerância apertada de +/- 0,15 mm, garantindo dimensões consistentes.A capacidade mínima de rastreamento / espaço de 4/4 mils permite projetos de circuitos complexos e roteamento eficienteO tamanho mínimo do orifício de 0,3 mm proporciona versatilidade para a colocação de componentes. A ausência de vias cegas simplifica o processo de fabricação, mantendo a integridade estrutural.

A espessura do painel acabado de 0,7 mm atinge um equilíbrio entre durabilidade e compacidade.assegurar uma excelente condutividade e integridade do sinalCom uma espessura de revestimento de 20 μm, são estabelecidas conexões elétricas fiáveis em toda a PCB.O acabamento superficial da prata de imersão aumenta a condutividade e protege contra a oxidaçãoApesar de não haver uma tela de seda ou uma máscara de solda em cima ou em baixo, isto permite uma superfície de PCB limpa e desobstruída.

Para garantir a mais alta qualidade, cada PCB é submetido a um teste elétrico de 100% antes do envio, garantindo que ele atenda a rigorosos padrões de desempenho.O TMM6 Thermoset Microwave PCB está pronto para capacitar seus projetos eletrônicos com confiabilidade, precisão e transmissão eficiente do sinal.

Estatísticas de PCB:

- Componentes: 16
- Total de almofadas: 33
- Acessórios: 23.
- Pads SMT superiores: 10
- Pads SMT inferiores: 0
- Vias: 15.
- Redes: 3.

Arte e Qualidade:

Este PCB é fornecido com ilustração Gerber RS-274-X, atendendo ao padrão de qualidade IPC-Classe-2.

Aplicações típicas:

O PCB TMM6 é adequado para uma ampla gama de aplicações, incluindo:


- Circuitos de RF e microondas
- Amplificadores e combinadores de potência
- Filtros e acopladores
- Sistemas de comunicação por satélite
- Antenas de sistemas de posicionamento global (GPS)
- Liga as antenas.
- Polarizadores e lentes dielétricas
- Testadores de chips

Experimente a confiabilidade e o desempenho do TMM6 Thermoset Microwave PCB e abra um novo reino de possibilidades para seus projetos eletrônicos.
