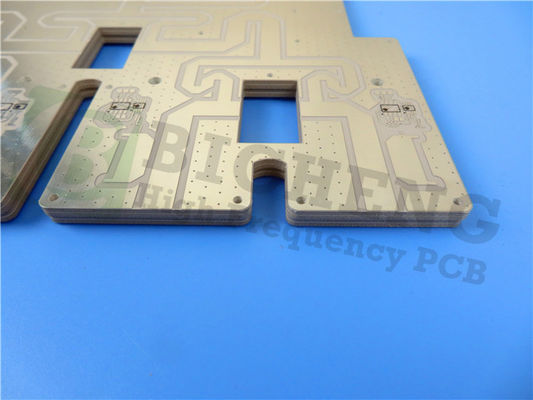

1.6mm AD1000 PCB 50mil 1oz placa de PCB de alta frequência ENIG

O AD1000 é um laminado reforçado de vidro tecido de alto desempenho que oferece excepcional estabilidade dimensional, robustez mecânica,e características elétricas para aplicações de alta frequênciaCom uma constante dielétrica igual ou superior a 10,2, este material permite a miniaturização de circuitos em comparação com os laminados tradicionais de baixa perda, tornando-o ideal para amplificadores de potência, filtros,acopladores, e outros componentes que utilizam linhas de transmissão de baixa impedância.

As principais características do PCB AD1000 incluem:

- Construção em PTFE/cerâmica revestida de vidro reforçado para uma superior estabilidade dimensional e integridade mecânica
- Conductividade térmica líder na indústria para melhor dissipação e gestão de calor
- Alta resistência à casca de cobre de mais de 12 lbs/in, permitindo traços de circuito mais finos
- Perda de inserção mais baixa entre os produtos de 10 Dk
- Grandes dimensões de painéis disponíveis para um processamento multi-circuito eficiente
- Baixa absorção de umidade de apenas 0,03% para um desempenho fiável em ambientes úmidos

Benefícios:

O PCB AD1000 oferece uma série de vantagens que o tornam uma escolha excepcional para aplicações de alta frequência.A construção PTFE/cerâmica reforçada com vidro tecido proporciona uma robustez mecânica superior e uma maior estabilidade dimensional em comparação com outros produtos de 10 DkIsto permite a concepção de circuitos miniaturizados, levando a uma redução de peso sem comprometer a fiabilidade.

A condutividade térmica líder na indústria do AD1000 garante uma dissipação e gestão eficientes do calor, o que é crucial para componentes que consomem muita energia, como amplificadores.As propriedades de baixa perda do material contribuem para uma maior integridade do sinal, permitindo circuitos de RF e microondas mais fiáveis e de alto desempenho.

O layout econômico da placa e as capacidades de processamento do PCB AD1000 tornam-no uma opção atraente para os engenheiros.03% também garante um desempenho fiável em ambientes úmidos.

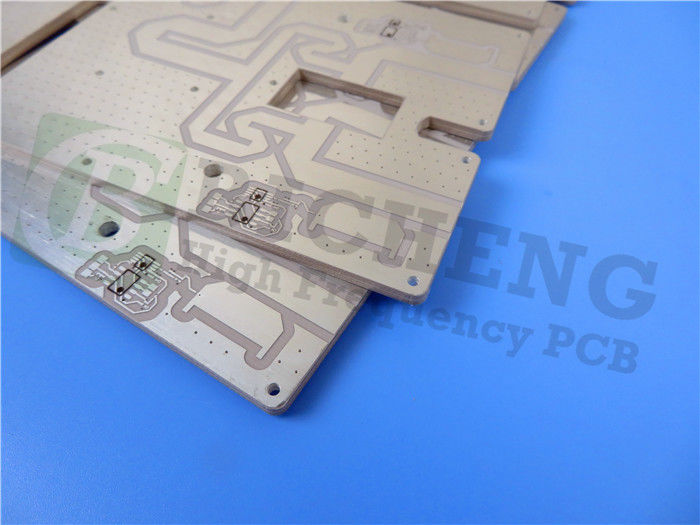

O PCB rígido de 2 camadas utiliza camadas de cobre de 35 μm em um núcleo AD1000 de 1,527 mm de espessura, com uma espessura final total de 1,6 mm. Os detalhes de construção incluem um mínimo de 4/4 mil traço/espaço e 0.Tamanho do orifício 32 mm, conforme a norma IPC-Classe 2.

Detalhes da construção do PCB:

Dimensões dos painéis: 42,6 mm x 21,5 mm, com uma tolerância de ±0,15 mm
Traço/espaço mínimo: 4/4 milis
Tamanho mínimo do buraco: 0,32 mm
Sem vias cegas
Peso de cobre acabado: 1 oz (1,4 mils) nas camadas exteriores
Espessura do revestimento: 20 μm
Revestimento de superfície: Ouro de imersão
Sem serigrafia superior ou inferior ou máscara de solda
Os ensaios elétricos são realizados em 100% antes da expedição para garantir a qualidade e a fiabilidade.

Este PCB de 3 componentes e 11 blocos tem 7 buracos e 4 blocos SMT na parte superior, com 4 vias que interconectam as duas redes elétricas.Os testes elétricos são realizados em 100% antes da expedição para garantir uma qualidade e uma fiabilidade excepcionais..

O AD1000 PCB é uma excelente escolha para uma ampla gama de aplicações de alta frequência, incluindo módulos de radar, sistemas de prevenção de colisões, amplificadores de potência, amplificadores de baixo ruído,e circuitos miniaturizados e antenas patchCom a sua construção robusta, desempenho elétrico superior e disponibilidade global,O AD1000 é uma solução comprovada para microondas exigentes e projetos de RF.
