MOQ: | 1pcs |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |
Apresento o PCB recém-vendido baseado no RF-35.
RF-35, um laminado de cerâmica orgânica de ponta da renomada família de produtos ORCER da Taconic, reúne a experiência da tecnologia de enchimento cerâmico e da fibra de vidro PTFE revestida.Com reforço de vidro tecido, a RF-35 emerge como a escolha final para aplicações de microondas e de radiofrequências comerciais de alto volume e de baixo custo.Ele supera os materiais epóxi padrão em aspectos críticos, tais como a resistência excepcional de casca para 1/2 onça e 1 onça de cobreAlém disso, a sua taxa de absorção de umidade ultra-baixa e o seu baixo fator de dissipação minimizam a mudança de fase com frequência, garantindo um desempenho óptimo.
Características principais:
- Constante dielétrica a 1,9 GHz: 3.5
- Fator de dissipação a 1,9 GHz: 0.0018
- Desgaste dielétrico: 41 kV
- X CTE: 19 ppm/°C
- Y CTE: 24 ppm/°C
- Z CTE: 64 ppm/°C
- Inflamabilidade: UL-94 V0
Benefícios:
- Baixo Custo: Solução rentável para a produção de grandes volumes
- Excelente resistência à descascagem: garante uma adesão robusta, facilitando o retrabalho
- Factor de Dissipação Excepcionalmente Baixo: Minimiza a mudança de fase para um desempenho confiável
- Baixa absorção de umidade: mantém a estabilidade e o desempenho em condições variadas
- Melhoria da suavidade da superfície: permite a colocação precisa de traços e componentes
Imóveis | Método de ensaio | Unidade | Valor | Unidade | Valor |
Constante dielétrica @ 1,9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
Fator de dissipação @ 1,9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
Absorção de humidade (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
Resistência ao descascamento (1/2 oz. de cobre) | IPC-TM 650 2.4.8 | Libras/ polegada linear | > 8.0 | N/mm | > 1.5 |
Resistência ao descascamento (1 oz. de cobre) | IPC-TM 650 2.4.8 | Libras/ polegada linear | > 100 | N/mm | > 1.8 |
Descomposição dielétrica | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
Resistividade de volume | IPC-TM 650 2.5.17.1 | Mohm/cm | 1.26 x 109 | Mohm/cm | 1.26 x 109 |
Resistividade de superfície | IPC-TM 650 2.5.17.1 | - O quê? | 1.46 x 108 | - O quê? | 1.46 x 108 |
Resistência de arco | IPC TM 650 2.5.1 | segundos | > 180 | segundos | > 180 |
Força flexural longitudinal | ASTM D 790 | psi | > 22,000 | N/mm2 | >152 |
Força flexural transversal | ASTM D 790 | psi | > 18,000 | N/mm2 | >124 |
Conductividade térmica | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
Força de tração longitudinal | ASTM D 638 | psi | 27,000 | N/mm2 | 187 |
Força de tração transversal | ASTM D 638 | psi | 21,000 | N/mm2 | 145 |
Estabilidade dimensional longitudinal | IPC-TM 650 2.4.39 | em/em | 0.00004 | mm/mm | 0.00004 |
Estabilidade dimensional transversal | IPC-TM 650 2.4.39 | em/em | -Não.0001 | mm/mm | -Não.0001 |
ETE x-y | ASTM D 3386 (TMA) | ppm/°C | 19 a 24 | ppm/°C | 19 a 24 |
z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
Inflamabilidade | UL-94 | V-0 | V-0 | ||
Dureza | Escala Rockwell M | 34 | 34 |

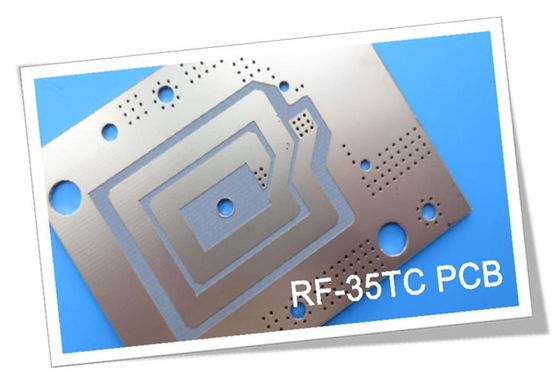

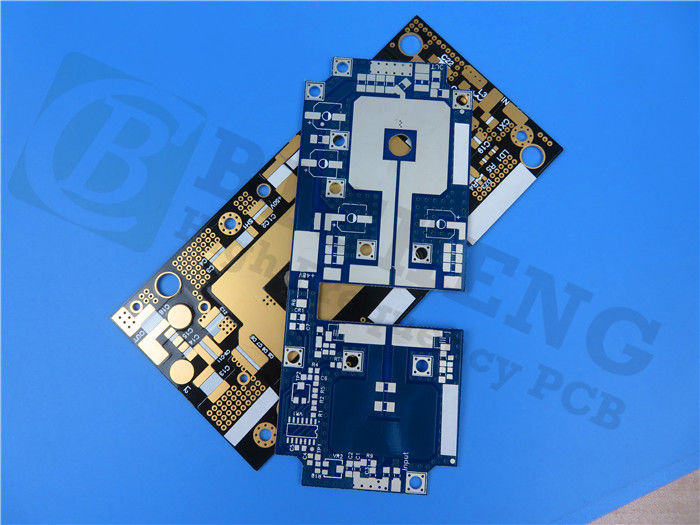

O PCB RF-35 é um PCB rígido de 2 camadas com camadas de cobre de 35 μm de espessura.com uma tolerância de +/- 0A placa final tem uma espessura de 0,3 mm, com camadas externas de cobre de 1 oz (1,4 mil).A espessura do revestimento da via é de 25 μmA superfície é de ouro de imersão. A tela de seda superior é preta, enquanto não há tela de seda na parte inferior.Cada PCB é submetido a um teste elétrico de 100% antes da expedição, assegurando a qualidade e a fiabilidade.
As estatísticas do RF-35 PCB mostram sua versatilidade. Ele suporta 18 componentes e oferece um total de 26 pads, incluindo 19 pads através de buracos, 7 pads SMT superiores e 0 pads SMT inferiores.O PCB tem 11 vias e 2 redes.
Material de PCB: | Fibra de vidro cerâmica de PTFE |
Designação | RF-35 |
Constante dielétrica: | 3.5 |
Fator de dissipação | 0.0018 |
Número de camadas: | Dupla camada, multicamada, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
De espessura de laminado: | 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc. |
A arte fornecida para RF-35 é no formato Gerber RS-274-X, atendendo aos padrões da indústria.Os PCB RF-35 estão disponíveis em todo o mundo, atendendo às diversas necessidades de aplicação.
A RF-35 encontra ampla aplicação em várias indústrias. É uma excelente escolha para amplificadores de potência, filtros, acopladores e componentes passivos.
Descubra o desempenho superior e a acessibilidade do RF-35, o companheiro perfeito para seus projetos comerciais de microondas e RF.Experimente resultados confiáveis e liberte a sua criatividade com PCBs RF-35.
