Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | RO4350B | Tamanho do PCB: | 53.18 mm x 76,04 mm = 1 PCS, +/- 0,15 mm |
|---|---|---|---|
| Peso de cobre: | 1 oz (1,4 ml) camadas exteriores | Revestimento de superfície: | prata de imersão |
| Número de camadas: | 2-layer | Espessura do PCB: | 30 mil |
| Destacar: | Circuitos de prata de imersão de 30 milímetros,PWB DE RO4350B,Pcb de duas camadas de prata de imersão |
||

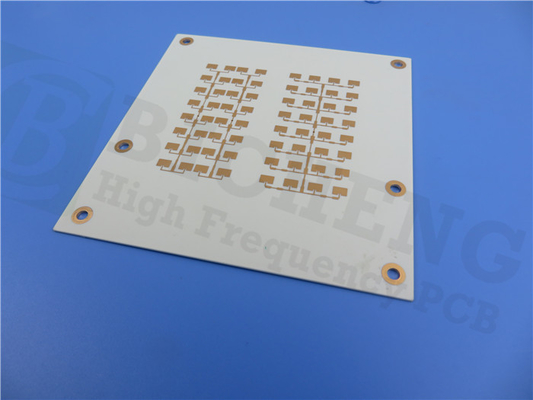

Apresento o nosso recém-vendido PCB com o material RO4350B, uma solução de ponta para circuitos de alto desempenho.Com as suas propriedades elétricas excepcionais e o seu processo de fabrico rentável, este PCB é uma escolha ideal para uma ampla gama de aplicações.
Os laminados RO4350B são constituídos por hidrocarbonetos/cerâmica reforçada com vidro tecido,oferecendo um desempenho elétrico semelhante ao do PTFE/material de vidro tecido e as vantagens de fabricação do epoxi/vidroEstes laminados asseguram um controlo rigoroso da constante dielétrica (Dk) mantendo baixas perdas, tudo utilizando os mesmos métodos de processamento dos laminados epóxi/vidro normais.Em comparação com os laminados convencionais de microondas, os laminados RO4350B estão disponíveis por uma fração do custo e não exigem tratamentos especiais de furos ou procedimentos de manuseio como materiais à base de PTFE.,tornando-os adequados para dispositivos ativos e projetos de RF de alta potência.
Uma das principais vantagens do material RO4350B é o seu coeficiente térmico de expansão (CTE), que corresponde de perto ao do cobre.tornando-a uma excelente escolha para as construções de placas multicamadas dieléctricas mistas (MLB)O baixo eixo Z CTE dos laminados RO4350B garante uma qualidade confiável do revestimento através do buraco, mesmo em aplicações de choque térmico grave.O material tem uma temperatura de transição de vidro elevada (Tg) superior a 280°C (536°F), garantindo que as suas características de expansão permaneçam estáveis em toda a gama de temperaturas de processamento do circuito.
Características principais:
- Constante dielétrica (Dk): 3,48 +/- 0,05 a 10 GHz/23°C
- Fator de dissipação: 0,0037 a 10 GHz/23°C
- Conductividade térmica: 0,69 W/m/°K
- CTE no eixo X: 10 ppm/°C, CTE no eixo Y: 12 ppm/°C, CTE no eixo Z: 32 ppm/°C
- Valor Tg elevado: > 280°C
- Baixa absorção de água: 0,06%
| RO4350B Valor típico | |||||
| Imóveis | RO4350B | Direção | Unidades | Condição | Método de ensaio |
| Constante dielétrica,εProcesso | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
| Constante dielétrica,εDesenho | 3.66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
| Factor de dissipação | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| Coeficiente térmico de ε | + 50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistividade de volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistividade de superfície | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| Módulo de tração | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Resistência à tração | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
| Força flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Estabilidade dimensional | < 0.5 | X, Y | mm/m (mil/ polegada) |
depois de etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Conductividade térmica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
| Densidade | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| Força da casca de cobre | 0.88 (5.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
| Inflamabilidade | (3) V-0 | UL 94 | |||
| Processo sem chumbo compatível | - Sim, sim. | ||||
Este PCB é otimizado para desempenho e confiabilidade, tornando-se uma excelente escolha para várias aplicações.e Copper Layer 2A camada de cobre 1 tem uma espessura de 35 μm, proporcionando um condutor sólido e robusto para uma transmissão de sinal eficiente. No núcleo do nosso PCB encontra-se o material Rogers RO4350B com uma espessura de 0.762 mm (30 mil)Completando o empilhamento está a camada de cobre 2, que tem uma espessura de 20 μm. Esta camada funciona como o condutor inferior,oferecendo opções de roteamento adicionais e fornecendo um plano de solo sólido para melhorar a integridade do sinal e a compatibilidade eletromagnética.
Detalhes da construção do PCB:
- Dimensões do quadro: 53,18 mm x 76,04 mm (1 PCS), +/- 0,15 mm
- Traço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,35 mm
- Não há vias cegas.
- Borda acabada Espessura: 0,8 mm
- Peso de cobre acabado: 1 oz (1,4 mils) camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: prata de imersão
- Top Silkscreen: não
- Tela de seda inferior: não
- Máscara de solda superior:
- Máscara de solda inferior: não
- 100% de ensaio eléctrico realizado antes da expedição
Estatísticas de PCB:
- Componentes: 12
- Total de almofadas: 65
- Acessórios para buracos: 33.
- Pads SMT superiores: 32
- Pads SMT inferiores: 0
- Vias: 31.
- Redes: 3.
Obra de arte fornecida:Gerber RS-274-X
Padrão de qualidade:Classe IPC-2
Disponibilidade:Este PCB está disponível para transporte mundial, garantindo fácil acesso a esta solução de alta qualidade.
Aplicações típicas:
- Antenas e amplificadores de potência de estações de base celulares
- Marcas de identificação RF
- Radar e sensores automotivos
- LNB's para Satélites de Transmissão Direta
Com suas propriedades elétricas excepcionais, custo-eficácia e compatibilidade com várias aplicações, nosso PCB RO4350B é uma escolha confiável para projetos de circuitos de alto desempenho.Experimente os benefícios deste material avançado e eleve seus projetos eletrônicos a novos patamares.
