PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância

PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
Rogers 3003 Core; S1000-2M FR-4
Tamanho do PCB:
92.5 mm x 130,05 mm = 2 PCS, +/- 0,15 mm
Peso de cobre:
0.5 oz (0,7 mils) camadas internas, 1 oz (1,4 mils) camadas externas
Revestimento de superfície:
Ouro de imersão
Número de camadas:
PCB rígido de 8 camadas
Espessura do PCB:
1.3 mm
Destacar:

Circuitos multicamadas de alta Tg FR-4

,

RO3003 Circuitos multicamadas

,

1Circuitos multicamadas de.3 mm

Descrição do produto

Apresentamos o nosso PCB híbrido de ponta, meticulosamente fabricado com uma combinação de materiais Rogers RO3003 e Shengyi S1000-2M (UL ANSI: FR-4.0).Este PCB é projetado para se destacar em aplicações comerciais de microondas e RF, oferecendo desempenho e confiabilidade excepcionais em vários setores, incluindo radar automotivo, sistemas avançados de assistência ao condutor (ADAS), infraestrutura sem fio 5G e muito mais.



RO3003 Características:

Os laminados de alta frequência RO3003 da Rogers proporcionam uma notável estabilidade da constante dielétrica (Dk) numa ampla gama de temperaturas e frequências,eliminando a variação de passo típica de Dk perto da temperatura ambiente encontrada nos materiais de vidro PTFEAs principais características incluem:



- Constante dielétrica estável: com Dk de 3,00 +/-.04, RO3003 garante uma transmissão de sinal consistente e fiável.



- Factor de dissipação baixo: o factor de dissipação de 0,0010 a 10 GHz minimiza a perda de sinal, resultando em um excelente desempenho.



- CTE baixa: o RO3003 apresenta baixos coeficientes de expansão térmica (CTE) nos eixos X, Y e Z, medindo 17, 16 e 25 ppm/°C, respectivamente.



Isso garante excelentes propriedades mecânicas e confiabilidade em estruturas de placas de linha, multicamadas e híbridas.



Imóveis RO3003 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε -3 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.06
0.07
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 107   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 107   COND A IPC 2.5.17.1
Módulo de tração 930
823
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.04   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.9   j/g/k   Calculado
Conductividade térmica 0.5   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288°C)
17
16
25


X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densidade 2.1   gm/cm3 23°C ASTM D 792
Força da casca de cobre 12.7   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



S1000-2M Características:

O material S1000-2M (UL ANSI: FR-4.0) de Shengyi oferece propriedades de circuito de vidro epóxi de alto Tg com desempenho e fabricabilidade excepcionais.



- Alta fiabilidade térmica: com um Tg superior a 180°C, o S1000-2M pode suportar altas temperaturas e mudanças rápidas de temperatura sem comprometer o desempenho.



- CTE baixa (Eixo Z): O material apresenta um baixo coeficiente de expansão térmica (CTE) de 41 ppm/°C antes de Tg, aumentando a estabilidade dimensional e a fiabilidade.



- Excelente desempenho elétrico: o S1000-2M apresenta uma permittividade de 4,6 a 1 GHz, tornando-o adequado para aplicações de PCB de alta multicamada.

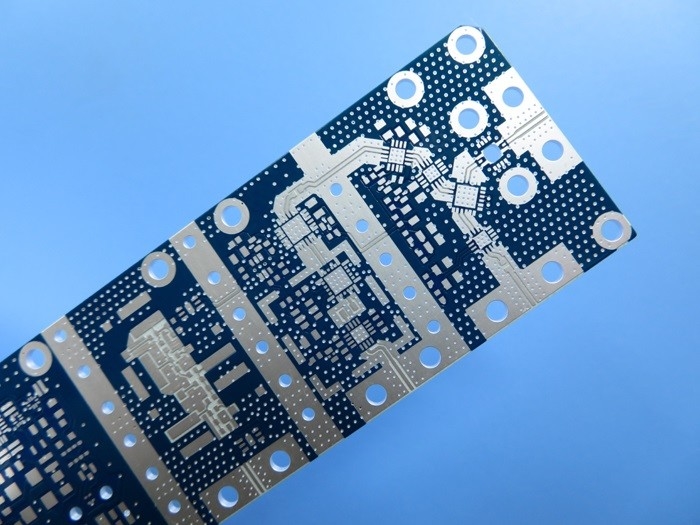

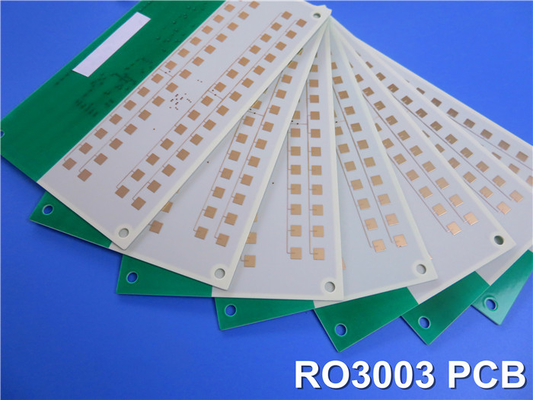

PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância 0



Construção e especificações do PCB:

Este PCB híbrido possui uma construção rígida de 8 camadas, cuidadosamente concebida para atender a exigências exigentes.



- Dimensões das placas: as dimensões dos PCB são mantidas com precisão em 92,5 mm x 130,05 mm (2PCS) com uma tolerância de +/- 0,15 mm.



- Traça/espaço e tamanho do buraco: o tamanho mínimo do traço/espaço é de 4/5 mils, permitindo um encaminhamento fino.



- Configuração do empilhadeiro: O empilhadeiro consiste em camadas de cobre, núcleo Rogers 3003, camadas de prepreg e camadas Shengyi S1000-2M FR-4, proporcionando desempenho e confiabilidade ideais.



- espessura e peso de cobre do quadro acabado: a espessura do quadro acabado é de 1,3 mm, garantindo durabilidade.enquanto as camadas exteriores têm um peso de cobre de 1 oz (1.4 mil), permitindo uma condutividade eficiente.



- Revestimento e acabamento de superfície: a espessura do revestimento é de 20 μm, garantindo uma interligação fiável.fornecendo excelente soldabilidade e resistência à corrosão.



- Silkscreen e Solder Mask: Os silkscreens superior e inferior são de cor branca, melhorando a visibilidade dos componentes.Não é aplicado filtro de seda nas almofadas de solda para evitar interferências.



- Ensaios elétricos e controlo da impedância: cada PCB é submetido a um ensaio elétrico completo de 100% para garantir uma funcionalidade óptima.A camada superior possui uma faixa de 7 milímetros com impedância de 50 ohms, enquanto a pista de 9,5 mil/10 mil/gap atinge uma impedância diferencial de 100 ohms.



Qualidade, arte e disponibilidade:

Este PCB de alta frequência cumpre os padrões de qualidade IPC-Classe-2, garantindo fiabilidade e desempenho consistente.permitindo uma integração perfeita no seu fluxo de trabalho de projetoO nosso produto está prontamente disponível em todo o mundo, proporcionando fácil acessibilidade para designers e fabricantes que procuram soluções de PCB de primeira linha.



Aplicações típicas:

O nosso PCB híbrido com materiais RO3003 e S1000-2M é ideal para uma ampla gama de aplicações, incluindo:

- Antenas para comunicações sem fios
- Sistemas de radar para automóveis
- Satélites de radiodifusão directa
- Sistemas de telecomunicações celulares, incluindo amplificadores de potência e antenas
- Links de dados em sistemas de cabo



Desbloqueie todo o potencial das suas aplicações de alta frequência com a nossa solução PCB avançada.e fabricabilidade escolhendo o nosso PCB híbrido com materiais RO3003 e S1000-2MÉ hora de elevar os seus desenhos a novas alturas.

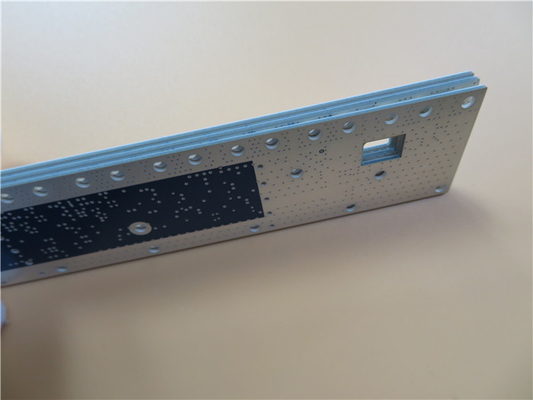

PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância 1

produtos
Detalhes dos produtos
PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância
MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
Rogers 3003 Core; S1000-2M FR-4
Tamanho do PCB:
92.5 mm x 130,05 mm = 2 PCS, +/- 0,15 mm
Peso de cobre:
0.5 oz (0,7 mils) camadas internas, 1 oz (1,4 mils) camadas externas
Revestimento de superfície:
Ouro de imersão
Número de camadas:
PCB rígido de 8 camadas
Espessura do PCB:
1.3 mm
Quantidade de ordem mínima:
1pcs
Preço:
USD9.99-99.99/PCS
Detalhes da embalagem:
Sacos de vácuo+Cartões
Tempo de entrega:
8-9 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
5000 PCS por mês
Destacar

Circuitos multicamadas de alta Tg FR-4

,

RO3003 Circuitos multicamadas

,

1Circuitos multicamadas de.3 mm

Descrição do produto

Apresentamos o nosso PCB híbrido de ponta, meticulosamente fabricado com uma combinação de materiais Rogers RO3003 e Shengyi S1000-2M (UL ANSI: FR-4.0).Este PCB é projetado para se destacar em aplicações comerciais de microondas e RF, oferecendo desempenho e confiabilidade excepcionais em vários setores, incluindo radar automotivo, sistemas avançados de assistência ao condutor (ADAS), infraestrutura sem fio 5G e muito mais.



RO3003 Características:

Os laminados de alta frequência RO3003 da Rogers proporcionam uma notável estabilidade da constante dielétrica (Dk) numa ampla gama de temperaturas e frequências,eliminando a variação de passo típica de Dk perto da temperatura ambiente encontrada nos materiais de vidro PTFEAs principais características incluem:



- Constante dielétrica estável: com Dk de 3,00 +/-.04, RO3003 garante uma transmissão de sinal consistente e fiável.



- Factor de dissipação baixo: o factor de dissipação de 0,0010 a 10 GHz minimiza a perda de sinal, resultando em um excelente desempenho.



- CTE baixa: o RO3003 apresenta baixos coeficientes de expansão térmica (CTE) nos eixos X, Y e Z, medindo 17, 16 e 25 ppm/°C, respectivamente.



Isso garante excelentes propriedades mecânicas e confiabilidade em estruturas de placas de linha, multicamadas e híbridas.



Imóveis RO3003 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.0±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.001 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε -3 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.06
0.07
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 107   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 107   COND A IPC 2.5.17.1
Módulo de tração 930
823
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.04   % D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.9   j/g/k   Calculado
Conductividade térmica 0.5   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288°C)
17
16
25


X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densidade 2.1   gm/cm3 23°C ASTM D 792
Força da casca de cobre 12.7   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



S1000-2M Características:

O material S1000-2M (UL ANSI: FR-4.0) de Shengyi oferece propriedades de circuito de vidro epóxi de alto Tg com desempenho e fabricabilidade excepcionais.



- Alta fiabilidade térmica: com um Tg superior a 180°C, o S1000-2M pode suportar altas temperaturas e mudanças rápidas de temperatura sem comprometer o desempenho.



- CTE baixa (Eixo Z): O material apresenta um baixo coeficiente de expansão térmica (CTE) de 41 ppm/°C antes de Tg, aumentando a estabilidade dimensional e a fiabilidade.



- Excelente desempenho elétrico: o S1000-2M apresenta uma permittividade de 4,6 a 1 GHz, tornando-o adequado para aplicações de PCB de alta multicamada.



PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância 0



Construção e especificações do PCB:

Este PCB híbrido possui uma construção rígida de 8 camadas, cuidadosamente concebida para atender a exigências exigentes.



- Dimensões das placas: as dimensões dos PCB são mantidas com precisão em 92,5 mm x 130,05 mm (2PCS) com uma tolerância de +/- 0,15 mm.



- Traça/espaço e tamanho do buraco: o tamanho mínimo do traço/espaço é de 4/5 mils, permitindo um encaminhamento fino.



- Configuração do empilhadeiro: O empilhadeiro consiste em camadas de cobre, núcleo Rogers 3003, camadas de prepreg e camadas Shengyi S1000-2M FR-4, proporcionando desempenho e confiabilidade ideais.



- espessura e peso de cobre do quadro acabado: a espessura do quadro acabado é de 1,3 mm, garantindo durabilidade.enquanto as camadas exteriores têm um peso de cobre de 1 oz (1.4 mil), permitindo uma condutividade eficiente.



- Revestimento e acabamento de superfície: a espessura do revestimento é de 20 μm, garantindo uma interligação fiável.fornecendo excelente soldabilidade e resistência à corrosão.



- Silkscreen e Solder Mask: Os silkscreens superior e inferior são de cor branca, melhorando a visibilidade dos componentes.Não é aplicado filtro de seda nas almofadas de solda para evitar interferências.



- Ensaios elétricos e controlo da impedância: cada PCB é submetido a um ensaio elétrico completo de 100% para garantir uma funcionalidade óptima.A camada superior possui uma faixa de 7 milímetros com impedância de 50 ohms, enquanto a pista de 9,5 mil/10 mil/gap atinge uma impedância diferencial de 100 ohms.



Qualidade, arte e disponibilidade:

Este PCB de alta frequência cumpre os padrões de qualidade IPC-Classe-2, garantindo fiabilidade e desempenho consistente.permitindo uma integração perfeita no seu fluxo de trabalho de projetoO nosso produto está prontamente disponível em todo o mundo, proporcionando fácil acessibilidade para designers e fabricantes que procuram soluções de PCB de primeira linha.



Aplicações típicas:

O nosso PCB híbrido com materiais RO3003 e S1000-2M é ideal para uma ampla gama de aplicações, incluindo:

- Antenas para comunicações sem fios
- Sistemas de radar para automóveis
- Satélites de radiodifusão directa
- Sistemas de telecomunicações celulares, incluindo amplificadores de potência e antenas
- Links de dados em sistemas de cabo



Desbloqueie todo o potencial das suas aplicações de alta frequência com a nossa solução PCB avançada.e fabricabilidade escolhendo o nosso PCB híbrido com materiais RO3003 e S1000-2MÉ hora de elevar os seus desenhos a novas alturas.



PCB híbrido RO3003 e High Tg FR-4 1,3 mm Multilayer Circuits Impedância 1
