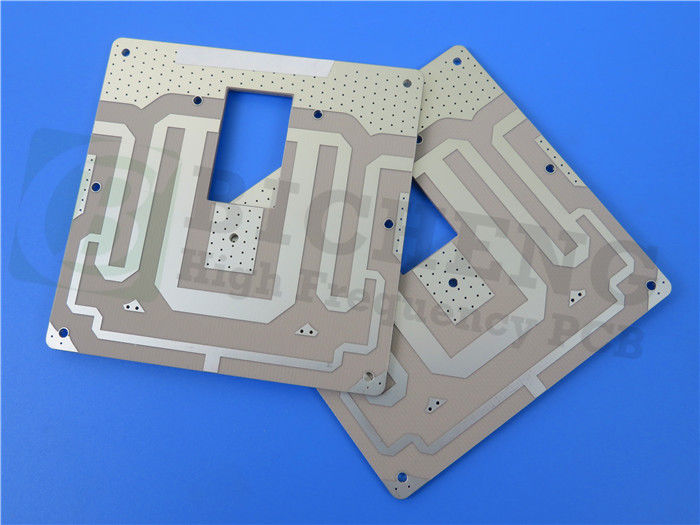

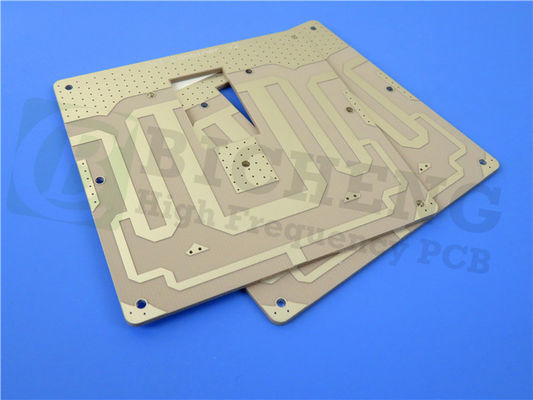

25mil RO3206 PCB 2 camada ENEPIG placas de circuito rígido

Apresento o nosso recém-vendido PCB de alta frequência RO3206, concebido para oferecer um desempenho elétrico excepcional e estabilidade mecânica a preços competitivos.Este PCB rígido de 2 camadas é construído usando materiais de circuito de alta frequência RO3206 de Rogers, conhecidos pelas suas características e fiabilidade superiores.Este PCB é adequado para uma variedade de aplicações que exigem desempenho de alta frequência e estabilidade dimensional..

RO3206 Materiais de circuitos de alta frequência:

Os materiais RO3206 são laminados cerâmicos reforçados com fibra de vidro tecida, projetados para fornecer excelente desempenho elétrico e melhor estabilidade mecânica.

- Constante e tolerância dielétrica: RO3206 oferece uma constante dielétrica de 6,15 com uma tolerância de 0,15 a 10 GHz e 23°C, garantindo uma transmissão de sinal precisa.

- Fator de dissipação: com um fator de dissipação de 0,0027 a 10 GHz, o RO3206 minimiza a perda de sinal e permite um desempenho de alta frequência.

- Alta condutividade térmica: o RO3206 apresenta uma elevada condutividade térmica de 0,67 W/MK, facilitando a dissipação de calor eficiente em aplicações exigentes.

- Baixa absorção de umidade: com uma absorção de umidade inferior a 0,1%, o RO3206 mantém um excelente desempenho mesmo em ambientes úmidos.

- CTE de cobre combinado: o material é combinado com o coeficiente de expansão térmica (CTE) do cobre no eixo X (13 ppm/°C), eixo Y (13 ppm/°C) e eixo Z (34 ppm/°C),assegurar a estabilidade e a fiabilidade das dimensões.

- Forte resistência à casca de cobre: RO3206 demonstra uma resistência à casca de cobre robusta de 10,7 lbs / in, garantindo uma interconectividade confiável.

Vantagens do RO3206 PCB de alta frequência:

1. Reforço de vidro tecido: O reforço de vidro tecido aumenta a rigidez, tornando o PCB mais fácil de manusear durante a montagem e instalação.

2. Desempenho elétrico e mecânico uniforme: o PCB oferece desempenho elétrico e mecânico consistente, tornando-o ideal para estruturas complexas de alta frequência de várias camadas.

3Baixa perda dielétrica: a baixa perda dielétrica do RO3206 contribui para um excelente desempenho de alta frequência, permitindo uma transmissão de sinal confiável.

4. Baixo coeficiente de expansão no plano: o baixo coeficiente de expansão no plano do PCB, correspondente ao cobre,torna-o adequado para utilização em projetos híbridos de placas epoxi multicamadas e garante conjuntos fiáveis montados na superfície.

5. Excelente estabilidade dimensional: RO3206 oferece excelente estabilidade dimensional, levando a altos rendimentos de produção e desempenho confiável em várias condições de funcionamento.

6. Custo-Eficaz: O PCB tem um preço económico, tornando-se uma escolha rentável para a fabricação em volume.

7. Suavidade da superfície: A suavidade da superfície do PCB permite tolerâncias de gravação de linhas mais finas, permitindo projetos de circuitos precisos.

Especificações e construção do PCB:

- Dimensões das placas: as dimensões dos PCB são mantidas com precisão em 51,91 mm x 110 mm (1 PCS) com uma tolerância de +/- 0,15 mm.

- Traça/espaço e tamanho do buraco: o tamanho mínimo do traço/espaço é de 4/6 mils, permitindo um encaminhamento fino.

- PCB Stackup: O PCB apresenta uma construção rígida de 2 camadas com cobre_camada_1 (35 μm), RO3206 núcleo (0,635 mm ou 25 mil), e cobre_camada_2 (35 μm).

- Espessura e peso de cobre da placa acabada: a espessura da placa acabada é de 0,8 mm, proporcionando uma solução compacta e confiável.assegurar uma condutividade eficiente.

- Revestimento e acabamento de superfície: a espessura do revestimento é de 20 μm, garantindo uma interligação fiável.fornecendo excelente soldabilidade e resistência à corrosão.

- Silkscreen e Solder Mask: O silkscreen superior é de cor preta, melhorando a visibilidade dos componentes. Não há silkscreen inferior. As máscaras de soldagem superior e inferior não são aplicadas.

- Ensaios elétricos e padrão de qualidade: cada PCB é submetido a um teste elétrico completo de 100% para garantir uma funcionalidade óptima.assegurar a fiabilidade e o desempenho consistente.

Arte, Disponibilidade e Aplicações:

É compatível com a ilustração Gerber RS-274-X, facilitando a integração perfeita no seu fluxo de trabalho de design.fornecer fácil acesso aos projetistas e fabricantes que procuram soluções de PCB de alto desempenho.

Este PCB é adequado para uma ampla gama de aplicações, incluindo sistemas de prevenção de colisões automotivas, antenas GPS, sistemas de telecomunicações sem fio, antenas de microstrip patch,Satélites de transmissão directa, leitores de medidores remotos, backplanes de energia, LMDS e banda larga sem fio e infraestrutura de estação base.
