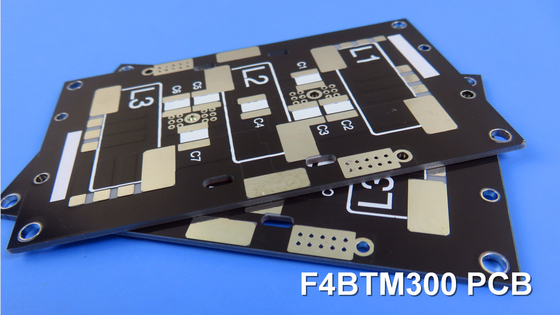

40mil F4BTM300 Ouro de imersão em PCB para aplicações de alta frequência

40mil F4BTM300 Ouro de imersão em PCB para aplicações de alta frequência

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
F4BTM300
Tamanho do PCB:
84.33 mm x 59,5 mm = 2Tipos = 2PCS, +/- 0,15 mm
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão
Número de camadas:
2-layer
Espessura do PCB:
40 mil
Destacar:

F4BTM300 Ouro de imersão em PCB

,

Ouro de imersão em PCB de alta frequência

,

40 milímetros de ouro de imersão em PCB

Descrição do produto

No mundo em rápida evolução dos sistemas electrónicos de alta frequência, a procura de placas de circuito impresso (PCB) fiáveis e de alto desempenho nunca foi tão crucial.um inovador líder no campo dos materiais avançados, respondeu a este apelo com a introdução do F4BTM300, um inovador PCB rígido de 2 camadas projetado para ampliar os limites das tecnologias de microondas, RF e radar.



No coração do F4BTM300 está a formulação dielétrica exclusiva da Wangling, que mistura perfeitamente tecido de fibra de vidro, preenchimentos nanocerâmicos e resina de politetrafluoroetileno (PTFE).Esta abordagem científica de engenharia de materiais resultou em um laminado que possui um conjunto impressionante de propriedades elétricas e térmicas, tornando-a uma escolha ideal para uma ampla gama de aplicações de alta frequência.



Desempenho elétrico incomparável
A série F4BTM300 é construída sobre a base da famosa camada dielétrica F4BM da Wangling,Mas ele leva o desempenho para novas alturas através da incorporação estratégica de nano-cerâmica de alta dieléctrica e baixa perdaEsta abordagem inovadora permitiu obter uma constante dielétrica (Dk) de 3,0 a 10 GHz.Uma conquista notável que permite aos designers trabalhar com dimensões de circuito mais apertadas e alcançar densidades de embalagem mais elevadas sem sacrificar a integridade do sinal.



Complementando a excepcional Dk é um igualmente impressionante fator de dissipação (Df) de apenas 0,0018 a 10 GHz.Esta característica de perda excepcionalmente baixa garante que a transmissão do sinal através do PCB F4BTM300 seja eficiente e bem preservada, minimizando a dissipação de energia e os desafios de gestão térmica.



Parâmetros técnicos do produto Modelos de produtos e folha de dados
Características do produto Condições de ensaio Unidade F4BTM298 F4BTM300 F4BTM320 F4BTM350
Constante dielétrica (típica) 10 GHz / 2.98 3.0 3.2 3.5
Tolerância constante dielétrica / / ± 0.06 ± 0.06 ± 0.06 ± 0.07
Tangente de perdas (típica) 10 GHz / 0.0018 0.0018 0.0020 0.0025
20 GHz / 0.0023 0.0023 0.0026 0.0035
Coeficiente de temperatura constante dielétrica -55 oC a 150 oC PPM/°C - 78 - 75 - 75 - 60
Resistência ao descascamento 1 OZ F4BTM N/mm > 1.6 > 1.6 > 1.6 > 1.6
1 OZ F4BTME N/mm > 1.4 > 1.4 > 1.4 > 1.4
Resistividade de volume Condição normal MΩ.cm ≥ 1 × 10^7 ≥ 1 × 10^7 ≥ 1 × 10^7 ≥ 1 × 10^7
Resistividade de superfície Condição normal ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6 ≥ 1 × 10^6
Força elétrica (direção Z) 5KW,500V/s KV/mm > 26 > 30 > 32 > 32
Voltagem de ruptura (direção XY) 5KW,500V/s KV > 34 > 35 > 40 > 40
Coeficiente de expansão térmica Direção XY -55oC a 288oC ppm/oC 15,16 15,16 13,15 10,12
Direcção Z -55oC a 288oC ppm/oC 78 72 58 51
Estresse térmico 260°C, 10s,3 vezes Sem delaminação Sem delaminação Sem delaminação Sem delaminação
Absorção de água 20 ± 2 °C, 24 horas % ≤ 0.05 ≤ 0.05 ≤ 0.05 ≤ 0.05
Densidade Temperatura ambiente g/cm3 2.25 2.25 2.20 2.20
Temperatura de funcionamento a longo prazo Câmara de baixa e alta temperatura °C -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260 -55 ¢ + 260
Conductividade térmica Direcção Z W/(M.K) 0.42 0.42 0.50 0.54
PIM Apenas aplicável ao F4BTME dBc ≤ 160 ≤ 160 ≤ 160 ≤ 160
Inflamabilidade / UL-94 V-0 V-0 V-0 V-0
Composição do material / / PTFE, tecido de fibra de vidro, nanocerâmica
F4BTM emparelhado com folha de cobre ED, F4BTME emparelhado com folha de cobre tratada reversa (RTF).



Resistência térmica e estabilidade dimensional
Os sistemas eletrônicos de alta frequência operam frequentemente em ambientes exigentes, onde a estabilidade térmica e a precisão dimensional são fatores críticos.O F4BTM300 PCB foi projetado para se destacar nestas áreas, com um baixo coeficiente térmico da constante dielétrica (-78 ppm/°C) e um coeficiente de expansão térmica (CTE) cuidadosamente equilibrado nos eixos x, y e z.



O eixo x CTE de 15 ppm/°C, o eixo y CTE de 16 ppm/°C e o eixo z CTE de 78 ppm/°C asseguram que o PCB mantém a estabilidade dimensional e minimiza o risco de deformação ou deformação,Mesmo quando sujeitos a temperaturas extremas entre -55°C e 288°CEste nível de resistência térmica é uma mudança de jogo para os designers,permitindo-lhes integrar com confiança o F4BTM300 nas suas aplicações mais exigentes sem comprometer a fiabilidade ou o desempenho.



Adaptado para aplicações de alta frequência
As capacidades do PCB F4BTM300 vão muito além das suas propriedades eléctricas e térmicas excepcionais.Para atender às necessidades específicas de diferentes aplicações de alta frequência.



O F4BTM300 é emparelhado com folha de cobre eletrodepositada (ED), tornando-se uma escolha ideal para aplicações que não exigem desempenho de intermodulação passiva (PIM) rigoroso.Esta variante oferece excelente integridade do sinal, controle de linha preciso e baixa perda de condutor, tornando-se uma solução ideal para uma ampla gama de sistemas de microondas, RF e radar.



Por outro lado, o F4BTME300 é emparelhado com folha de cobre tratada reversa (RTF), fornecendo desempenho superior de PIM, controle de linha mais preciso e até menor perda de condutor.Esta variante é particularmente adequada para aplicações em que a mitigação do PIM é um requisito crítico, tais como transformadores de fase, divisores de potência, acopladores e combinadores utilizados em antenas de matriz em fase e comunicações por satélite.



Material de PCB: PTFE / tecido de fibra de vidro / preenchimento nanocerâmico
Designação (F4BTM) F4BTM DK (10GHz) DF (10 GHz)
F4BTM298 2.98±0.06 0.0018
F4BTM300 3.0±0.06 0.0018
F4BTM320 3.2±0.06 0.0020
F4BTM350 3.5±0.07 0.0025
Número de camadas: PCB de lado único, PCB de lado duplo, PCB multicamadas, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura dielétrica (ou espessura global) 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, ENEPIG, etc.
