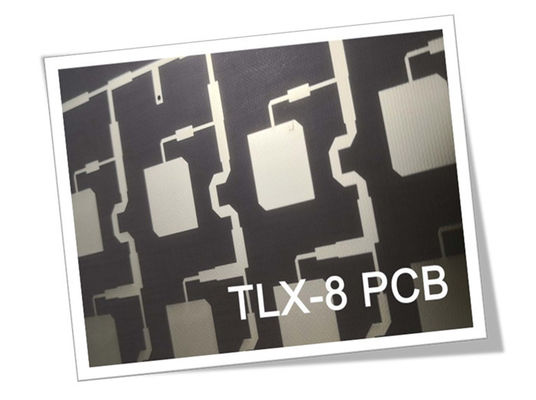

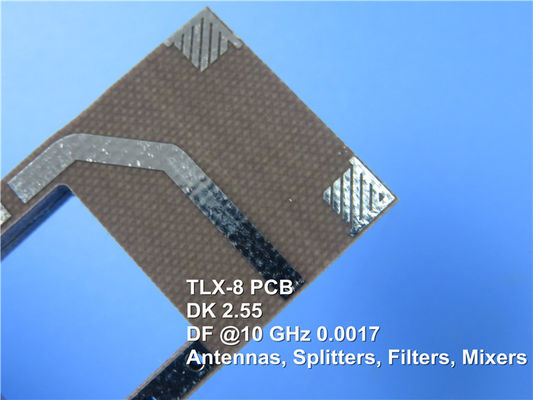

60mil TLX-8 PCB 2 camadas de imersão ouro circuitos rígidos

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

TLX-8

Tamanho do PCB:

1080,72 mm x 59,59 mm = 1 PCS, +/- 0,15 mm

Peso de cobre:

1 oz (1,4 ml)

Revestimento de superfície:

Ouro de imersão

Número de camadas:

2-layer

Espessura do PCB:

1.6 mm

Destacar:

Circuitos rígidos de ouro de imersão de 60 mil

TLX-8 Circuitos rígidos de ouro por imersão

Pcb de imersão 2 camadas de ouro

Descrição do produto

O TLX-8 é um material laminado de fibra de vidro PTFE projetado para um desempenho confiável em uma ampla gama de aplicações de RF.Sua versatilidade vem da disponibilidade de várias espessuras e opções de revestimento de cobreEste material é bem adequado para projetos de microondas de baixo número de camadas, oferecendo reforço mecânico para uso em ambientes severos, tais como:

- Condições de vibração elevada durante o lançamento espacial
- Exposição a altas temperaturas nos módulos do motor
- Ambientes ricos em radiação no espaço
- Condições marítimas extremas para antenas de navios de guerra
- Ampla gama de temperaturas para substratos de altímetro

Principais benefícios
- Excelente desempenho PIM (Intermodulação Passiva), medido a menos de -160 dBc
- Excelentes propriedades mecânicas e térmicas
- Constante dielétrica baixa e estável (Dk)
- Dimensionavelmente estável com baixa absorção de umidade
- Dk estritamente controlado
- Factor de dissipação baixo (Df)
- Classificação de inflamabilidade UL 94 V0
- Adequado para projetos de microondas de baixo número de camadas

TLX-8 VALORES típicos
Imóveis	Método de ensaio	Unidade	Valor	Unidade	Valor
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Descomposição dielétrica	IPC-650 2.5.6	kV	> 45	kV	> 45
Absorção de umidade	IPC-650 2.6.2.1	%	0.02	%	0.02
Força flexo (MD)	ASTM D 709	psi	28,900	N/mm2
Força flexural (CD)	ASTM D 709	psi	20,600	N/mm2
Resistência à tração (MD)	ASTM D 902	psi	35,600	N/mm2
Resistência à tração (CD)	ASTM D 902	psi	27,500	N/mm2
Prolongamento na ruptura (MD)	ASTM D 902	%	3.94	%	3.94
Prolongamento na ruptura (CD)	ASTM D 902	%	3.92	%	3.92
Modulo de Young (MD)	ASTM D 902	KPSI	980	N/mm2
Young's Modulus (CD)	ASTM D 902	KPSI	1,200	N/mm2
Modulo de Young (MD)	ASTM D 3039	KPSI	1,630	N/mm2
Relação de Poisson	ASTM D 3039		0.135	N/mm
Resistência à descascagem ((1 oz.ed)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	15	N/mm
Resistência à descascagem ((1 oz.RTF)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	17	N/mm
Força de descascagem ((1⁄2 oz.ed)	IPC-650 2.4.8.3 ((Temperatura elevada.)	Libras/ polegada linear	14	N/mm
Força de descascagem ((1⁄2 oz.ed)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	11	N/mm
Força de descascagem ((1 oz. laminados)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	13	N/mm	2.1
Conductividade térmica	A norma ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Estabilidade dimensional (MD)	IPC-650 2.4.39 segundos.5.5 ((Depois de assar.)	mils/in.	0.06	mm/M
Estabilidade dimensional (CD)	IPC-650 2.4.39 segundos.5.4 ((Depois de assar.)	mils/in.	0.08	mm/M
Estabilidade dimensional (MD)	IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.)	mils/in.	0.09	mm/M
Estabilidade dimensional (CD)	IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.)	mils/in.	0.1	mm/M
Resistividade de superfície	IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.)	- O quê?	6.605 x 10⁸	- O quê?	6.605 x 108
Resistividade de superfície	IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade)	- O quê?	3.550 x 10⁶	- O quê?	3.550 x 10⁶
Resistividade de volume	IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Resistividade de volume	IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade)	Mohm/cm	1.046 x 1010	Mohm/cm	1.046 x 10¹⁰
CTE ((Eixo X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Eixo Y)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((Eixo Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Densidade ((Gravidade específica)	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td(2% de perda de peso)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(perda de peso de 5%)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Classificação de inflamabilidade	UL-94		V-0		V-0

Especificações técnicas

Propriedades elétricas
- Constante dielétrica @ 10 GHz: 2,55 ± 0.04
- Fator de dissipação @ 10 GHz: 0.0018
- Resistividade superficial (temperatura elevada): 6,605 x 10^8 Mohm
- Resistividade de superfície (condição de humidade): 3,550 x 10^6 Mohm
- Resistividade do volume (temperatura elevada): 1,110 x 10^10 Mohm/cm
- Resistividade do volume (condição de humidade): 1,046 x 10^10 Mohm/cm

Estabilidade dimensional
- MD após cozimento: 0,06 mm/M (mls/in)
- CD após cozimento: 0,08 mm/M (mls/in)
- MD Tensão térmica: 0,09 mm/M (mils/in)
- CD Tensão térmica: 0,10 mm/M (mils/in)

CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C

Propriedades térmicas
- 2% Perda de peso: 535 °C
- 5% de perda de peso: 553 °C

Propriedades químicas/físicas
- Absorção de humidade: 0,02%
- Desgaste dieléctrico: > 45 kV
- Classificação de inflamabilidade: V-0 (UL-94)

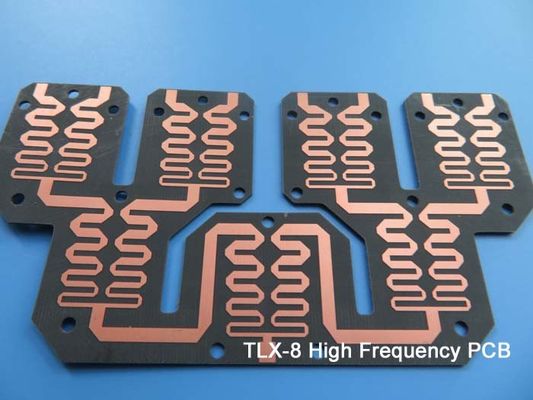

60mil TLX-8 PCB 2 camadas de imersão ouro circuitos rígidos 0

Construção de PCB
- PCB rígido de duas camadas
- Camada de cobre 1: 35 μm
- Taconic TLX-8 Core: 1.524 mm (60 mil)
- Camada de cobre 2: 35 μm
- Dimensões dos painéis: 108,72 mm x 59,59 mm ± 0,15 mm
- Traço/espaço mínimo: 5/5 mils
- Tamanho mínimo do buraco: 0,3 mm
- espessura do cartão acabado: 1,6 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Espessura do revestimento: 20 μm
- Revestimento de superfície: ouro de imersão
- Tela de seda superior: branca
- Tela de seda inferior: nenhuma
- Máscara de solda superior: nenhuma
- Máscara de solda inferior: nenhuma
- 100% de ensaio eléctrico antes da expedição

Disponibilidade
Em todo o mundo

Aplicações típicas
- Sistemas de radar.
- Comunicações móveis
- Equipamento de ensaio de micro-ondas
- Dispositivos de transmissão de microondas
- acopladores, divisores, combinadores, amplificadores e antenas

Tags:

1oz RF PCB Board,

1.6mm RF PCB Board,

0.635mm RF PCB Board

Produtos recomendados

25mil RT duroid 6010.2LM PCB 2 camadas placa de circuito rígido com ouro de imersão

Contacte agora

6.35mm F4BTMS350 RF PCB 1OZ Nível de solda a ar quente (HASL)

Contacte agora

Imersão de ouro PCB baseado em 20mil RO3003 laminados 2 camadas placas de circuito

Contacte agora

RF-10 PCB duplo-lado 60mil 1.524mm Imersão de estanho acabado

Contacte agora

F4BM220 PCB duplo lado 0,8 mm substrato imersão ouro

Contacte agora

2 camadas de PCB TP980 7,62 mm de espessura ENIG com Electroless Nickel imersão revestimento de ouro

Contacte agora

PCB de dois lados TFA300 10mil 0.254mm Imersão de ouro

Contacte agora

PCB RF de 2 camadas de precisão construído em material RO4534 de 20 milhas com ouro de imersão

Contacte agora

F4BTMS1000 PCB de dois lados 0,508 mm OSP finalizado

Contacte agora

F4BTMS430 PCB 2 camada 125mil 3,175mm Nível de solda a ar quente HASL

Contacte agora

F4BM220 PCB 2 camada 1.575mm 1 oz de cobre ENIG finalizado

Contacte agora

Detalhes dos produtos

produtos

Placa do PWB do RF

Placa do PWB de Rogers

Placa do PWB de PTFE

PWB alto do Tg

Multi PWB da camada

PWB Taconic

Placa do PWB de HDI

PWB de alta velocidade

A impedância controlou o PWB

Placa flexível do PWB

placa do PWB fr4

estêncil do PWB

PWB do núcleo do metal

60mil TLX-8 PCB 2 camadas de imersão ouro circuitos rígidos

MOQ:	1pcs
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

TLX-8

Tamanho do PCB:

1080,72 mm x 59,59 mm = 1 PCS, +/- 0,15 mm

Peso de cobre:

1 oz (1,4 ml)

Revestimento de superfície:

Ouro de imersão

Número de camadas:

2-layer

Espessura do PCB:

1.6 mm

Quantidade de ordem mínima:

1pcs

Preço:

USD9.99-99.99/PCS

Detalhes da embalagem:

Sacos de vácuo+Cartões

Tempo de entrega:

8-9 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

5000 PCS por mês

Destacar

Circuitos rígidos de ouro de imersão de 60 mil

TLX-8 Circuitos rígidos de ouro por imersão

Pcb de imersão 2 camadas de ouro

Descrição do produto

TLX-8 VALORES típicos
Imóveis	Método de ensaio	Unidade	Valor	Unidade	Valor
DK @10 GHz	IPC-650 2.5.5.3		2.55		2.55
Df @1,9 GHz	IPC-650 2.5.5.5.1		0.0012		0.0012
Df @10 GHz	IPC-650 2.5.5.5.1		0.0017		0.0017
Descomposição dielétrica	IPC-650 2.5.6	kV	> 45	kV	> 45
Absorção de umidade	IPC-650 2.6.2.1	%	0.02	%	0.02
Força flexo (MD)	ASTM D 709	psi	28,900	N/mm2
Força flexural (CD)	ASTM D 709	psi	20,600	N/mm2
Resistência à tração (MD)	ASTM D 902	psi	35,600	N/mm2
Resistência à tração (CD)	ASTM D 902	psi	27,500	N/mm2
Prolongamento na ruptura (MD)	ASTM D 902	%	3.94	%	3.94
Prolongamento na ruptura (CD)	ASTM D 902	%	3.92	%	3.92
Modulo de Young (MD)	ASTM D 902	KPSI	980	N/mm2
Young's Modulus (CD)	ASTM D 902	KPSI	1,200	N/mm2
Modulo de Young (MD)	ASTM D 3039	KPSI	1,630	N/mm2
Relação de Poisson	ASTM D 3039		0.135	N/mm
Resistência à descascagem ((1 oz.ed)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	15	N/mm
Resistência à descascagem ((1 oz.RTF)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	17	N/mm
Força de descascagem ((1⁄2 oz.ed)	IPC-650 2.4.8.3 ((Temperatura elevada.)	Libras/ polegada linear	14	N/mm
Força de descascagem ((1⁄2 oz.ed)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	11	N/mm
Força de descascagem ((1 oz. laminados)	IPC-650 2.4.8 segundos.5.2.2 ((Estresse térmico.)	Libras/ polegada linear	13	N/mm	2.1
Conductividade térmica	A norma ASTM F433/ASTM 1530-06	W/M*K	0.19	W/M*K	0.19
Estabilidade dimensional (MD)	IPC-650 2.4.39 segundos.5.5 ((Depois de assar.)	mils/in.	0.06	mm/M
Estabilidade dimensional (CD)	IPC-650 2.4.39 segundos.5.4 ((Depois de assar.)	mils/in.	0.08	mm/M
Estabilidade dimensional (MD)	IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.)	mils/in.	0.09	mm/M
Estabilidade dimensional (CD)	IPC-650 2.4.39 segundos.5.5 ((Estresse térmico.)	mils/in.	0.1	mm/M
Resistividade de superfície	IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.)	- O quê?	6.605 x 10⁸	- O quê?	6.605 x 108
Resistividade de superfície	IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade)	- O quê?	3.550 x 10⁶	- O quê?	3.550 x 10⁶
Resistividade de volume	IPC-650 2.5.17.1 Seg.5.2.1 ((Temperatura elevada.)	Mohm/cm	1.110 x 10¹⁰	Mohm/cm	1.110 x 10¹⁰
Resistividade de volume	IPC-650 2.5.17.1 Seg.5.2.1 ((Condição de umidade)	Mohm/cm	1.046 x 1010	Mohm/cm	1.046 x 10¹⁰
CTE ((Eixo X)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	21	ppm/°C	21
CTE ((Eixo Y)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	23	ppm/°C	23
CTE ((Eixo Z)) ((25-260°C)	IPC-650 2.4.41/ASTM D 3386	ppm/°C	215	ppm/°C	215
Densidade ((Gravidade específica)	ASTM D 792	g/cm3	2.25	g/cm3	2.25
Td(2% de perda de peso)	IPC-650 2.4.24.6 ((TGA)	°C	535	°C
Td(perda de peso de 5%)	IPC-650 2.4.24.6 ((TGA)	°C	553	°C
Classificação de inflamabilidade	UL-94		V-0		V-0

Especificações técnicas

Estabilidade dimensional
- MD após cozimento: 0,06 mm/M (mls/in)
- CD após cozimento: 0,08 mm/M (mls/in)
- MD Tensão térmica: 0,09 mm/M (mils/in)
- CD Tensão térmica: 0,10 mm/M (mils/in)

CTE (25-260 °C)
- X: 21 ppm/°C
- Y: 23 ppm/°C
- Z: 215 ppm/°C

Propriedades térmicas
- 2% Perda de peso: 535 °C
- 5% de perda de peso: 553 °C

Propriedades químicas/físicas
- Absorção de humidade: 0,02%
- Desgaste dieléctrico: > 45 kV
- Classificação de inflamabilidade: V-0 (UL-94)

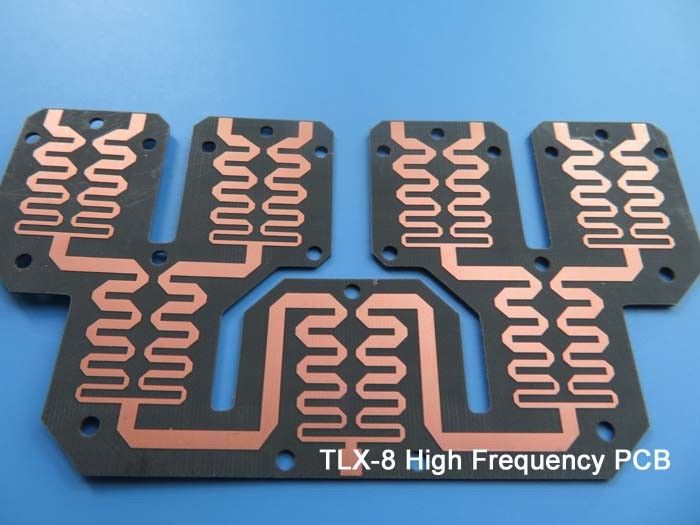

60mil TLX-8 PCB 2 camadas de imersão ouro circuitos rígidos 0
