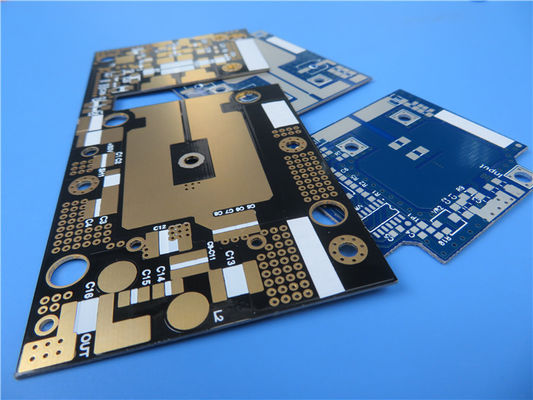

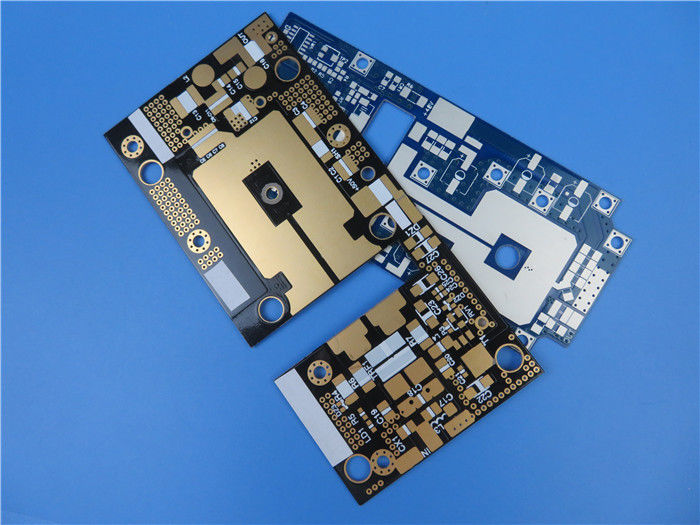

60 milímetros de RF-35 de radiofrequência PCB duplo lado HASL tela de seda branca

O PCB RF-35 é um laminado de cerâmica orgânica de ponta da família ORCER da Taconic, especificamente adaptado para aplicações comerciais de microondas e de radiofrequência.Utilização de reforço de vidro tecido, RF-35 aproveita a experiência da Taconic em tecnologia de enchimento cerâmica e fibra de vidro PTFE revestida, tornando-a uma excelente escolha para produção de baixo custo e alto volume.

O RF-35 distingue-se pela sua resistência superior à casca para 1/2 onça e 1 onça de cobre, o que é essencial para situações de retrabalho.sua taxa de absorção de umidade ultra-baixa e baixo fator de dissipação minimizam significativamente as mudanças de fase com frequência, garantindo um desempenho fiável.

Características fundamentais
Constante dielétrica: 3,5 a 1,9 GHz, proporcionando alta integridade do sinal.
Fator de dissipação: excepcionalmente baixo a 0,0018 a 1,9 GHz, reduzindo a perda de energia.
Força de ruptura dielétrica: 41 kV, oferecendo isolamento robusto.
Coeficiente de expansão térmica (CTE): X CTE de 19 ppm/°C, Y CTE de 24 ppm/°C, Z CTE de 64 ppm/°C, garantindo a estabilidade nas variações de temperatura.
Classificação de inflamabilidade: UL-94 V0, indicando a conformidade com as normas de segurança.

Benefícios
O PCB RF-35 oferece inúmeras vantagens:

Rentabilidade: Ideal para aplicações de grande volume sem comprometer a qualidade.
Excelente resistência ao descascamento: a aderência superior facilita o retrabalho e a montagem mais fáceis.
Baixa absorção de umidade: garante um desempenho confiável em condições úmidas.
Melhoria da suavidade da superfície: Melhora o desempenho em aplicações de alta frequência.


Configuração de empilhamento de PCB

Este PCB possui um empilhamento rígido de 2 camadas:

Capa de cobre 1: 35 μm
Núcleo RF-35: 1,524 mm (60 mil)
Capa de cobre 2: 35 μm

Esta configuração resulta em uma espessura de placa fina de 1,6 mm, com um peso total de cobre de 1,4 mils nas camadas externas.

Detalhes da construção
Dimensões da placa: 45,9 mm x 30,5 mm (± 0,15 mm)
Traço/Espaço mínimo: 5/5 milis
Tamanho mínimo do buraco: 0,3 mm
Não há vias cegas incluídas no projeto.
Espessura de revestimento: 25 μm
Revestimento de superfície: HASL (Hot Air Solder Leveling) para uma soldagem fiável.
Silkscreen e Solder Mask: Dispõe de um silkscreen branco superior; sem silkscreen inferior ou máscara de solda.

Cada PCB é submetido a um teste elétrico completo de 100% antes da expedição, garantindo uma fiabilidade e um desempenho de primeira linha.

Garantia da qualidade
Este PCB adere ao padrão de qualidade IPC-Classe-2, garantindo uma elevada fiabilidade adequada para uma variedade de aplicações.

Aplicações
O PCB RF-35 é adequado para uma série de aplicações, incluindo:

Amplificadores de potência: Otimizados para uma amplificação eficiente do sinal.
Filtros e acopladores: concebidos para um processamento eficaz do sinal.
Componentes passivos: Ideal para vários componentes RF passivos.

Disponibilidade
Este PCB está disponível em todo o mundo, tornando-o uma excelente escolha para engenheiros e designers que buscam soluções de alto desempenho e econômicas para aplicações de RF.
