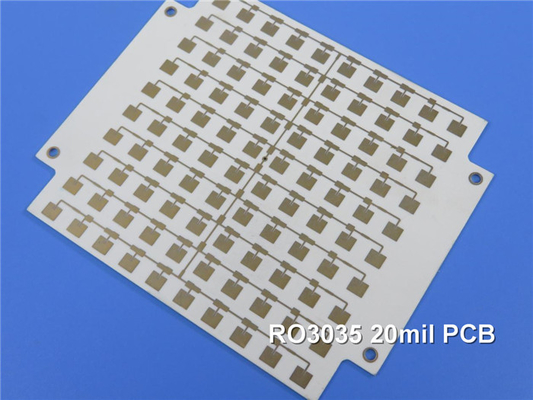

Rogers 3035 Pcb Rf 20mil Imersão Prata 1OZ Circuitos de cobre

Rogers 3035 Pcb Rf 20mil Immersion Silver 1OZ Copper Circuits
Rogers 3035 Pcb Rf 20mil Immersion Silver 1OZ Copper Circuits Rogers 3035 Pcb Rf 20mil Immersion Silver 1OZ Copper Circuits

Imagem Grande :  Rogers 3035 Pcb Rf 20mil Imersão Prata 1OZ Circuitos de cobre

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99/PCS
Detalhes da embalagem: Sacos de vácuo+Cartões
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000 PCS por mês
Descrição de produto detalhada
Material: Rodgers RO3035 Substrato Tamanho do PCB: 548 mm x 238 mm = 1 PCS
Peso de cobre: 1 oz (1,4 ml) camadas exteriores Revestimento de superfície: prata de imersão
Número de camadas: 2-layer Espessura do PCB: 0,6 mm
Destacar:

Rogers 3035 PCB RF

,

1OZ pcb rf

,

20 mil pcb rf

O PCB RO3035 possui laminados de PTFE cerâmicos de alta frequência, parte da série RO3000 da Rogers.Os laminados RO3035 proporcionam uma constante dielétrica estável em temperaturas variáveis, tornando-os ideais para 5G, ondas milimétricas sub-6GHz e aplicações MIMO maciças.permitir projetos inovadores sem compromissos.



Características fundamentais
Composição do material: compósitos PTFE preenchidos com cerâmica para um desempenho superior.
Constante dielétrica: 3,5 ± 0,05 a 10 GHz/23°C, garantindo uma excelente integridade do sinal.
Fator de dissipação: baixo a 0,0015 a 10 GHz/23°C, reduzindo a perda de energia.
Temperatura de degradação térmica (Td): > 500°C para melhorar a estabilidade térmica.
Conductividade térmica: 0,5 W/mK, eficaz para a dissipação de calor.
Absorção de umidade: apenas 0,04%, garantindo a fiabilidade em diversos ambientes.
Coeficiente de expansão térmica (CTE):
Eixo X: 17 ppm/°C
Eixo Y: 17 ppm/°C
Eixo Z: 24 ppm/°C



Benefícios
O PCB RO3035 oferece várias vantagens:

Capacidade de alta frequência: pode ser utilizada em aplicações de até 30-40 GHz.
Maior confiabilidade: temperaturas de funcionamento mais baixas aumentam o desempenho dos amplificadores de potência.
Propriedades mecânicas uniformes: adequado para projetos de placas de várias camadas com constantes dielétricas variáveis, incluindo projetos híbridos de vidro epóxi.
Baixo coeficiente de expansão no plano: combina bem com o cobre, garantindo conjuntos confiáveis montados na superfície e excelente estabilidade dimensional.
Rentabilidade: O preço econômico do laminado o torna ideal para fabricação em volume.



Imóveis RO3035 Direção Unidades Condição Método de ensaio
Constante dielétrica,εProcesso 3.50±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho 3.6 Z   8 GHz a 40 GHz Método de comprimento de fase diferencial
Fator de dissipação,tanδ 0.0015 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - 45 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Estabilidade dimensional 0.11
0.11
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistividade de volume 107   MΩ.cm COND A IPC 2.5.17.1
Resistividade de superfície 107   COND A IPC 2.5.17.1
Módulo de tração 1025
1006
X
Y
MPa 23°C ASTM D 638
Absorção de umidade 0.04   % D48/50 IPC-TM-650 2.6.2.1
Calor específico     j/g/k   Calculado
Conductividade térmica 0.5   W/M/K 50°C ASTM D 5470
Coeficiente de expansão térmica
(-55 a 288°C)
17
17
24
X
Y
Z
ppm/°C 23°C/50% HRC IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densidade 2.1   gm/cm3 23°C ASTM D 792
Força da casca de cobre 10.2   - Não. 1 oz, EDC após flutuação de solda IPC-TM 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível - Sim, sim.



Configuração de empilhamento de PCB
O PCB RO3035 possui um empilhamento rígido de duas camadas:



Capa de cobre 1: 35 μm
RO3035 Substrato: 20 mil (0,508 mm)
Capa de cobre 2: 35 μm



Esta configuração produz uma espessura de placa fina de 0,6 mm, com as camadas externas apresentando um peso total de cobre de 1 oz (1,4 mil).



Detalhes da construção
Dimensões do quadro: 548 mm x 238 mm (1 peça)
Traço/Espaço mínimo: 4/4 milis
Tamanho mínimo do buraco: 0,35 mm
Não há vias cegas incluídas no projeto.
Espessura de revestimento: 20 μm
Revestimento de superfície: Prata de imersão para excelente soldabilidade.
Tela de seda e máscara de soldadura: Tela de seda branca superior; máscara de soldadura superior azul; não há tela de seda inferior ou máscara de soldadura.
Garantia da qualidade: cada PCB é submetido a um teste elétrico de 100% antes da expedição para garantir a fiabilidade.



Rogers 3035 Pcb Rf 20mil Imersão Prata 1OZ Circuitos de cobre 0



Padrões de qualidade
Este PCB adere ao padrão de qualidade IPC-Classe-2, garantindo uma elevada fiabilidade para uma variedade de aplicações.



Aplicações típicas
O PCB RO3035 é adequado para uma série de aplicações, incluindo:



Aplicações de radares automotivos
Antenas de satélite de posicionamento global
Sistemas de telecomunicações celulares: Incluindo amplificadores de potência e antenas.
Antenas para comunicações sem fio
Satélites de transmissão directa
Datalink sobre sistemas de cabo
Leitores de medidores remotos
Backplanes de potência



Disponibilidade
O PCB RO3035 está disponível para clientes em todo o mundo, tornando-se uma excelente escolha para engenheiros e designers que buscam soluções de alto desempenho para aplicações avançadas de RF.
