O Rogers RO4003C PCB de Alta Frequência é uma escolha de primeira para aplicações que exigem desempenho elétrico e fabricabilidade superiores. This innovative material is a proprietary woven glass reinforced hydrocarbon/ceramic laminate that combines the beneficial properties of PTFE/woven glass with the ease of processing associated with epoxy/glass materialsO RO4003C destaca-se por oferecer um excelente controlo dielétrico e baixas perdas a um custo competitivo, tornando-o ideal para aplicações de alto volume e sensíveis ao desempenho.
Características fundamentais
Constante dielétrica (Dk): 3,38 ± 0,05 a 10 GHz
Fator de dissipação: 0,0027 a 10 GHz
Conductividade térmica: 0,71 W/m/°K
Coeficiente térmico da constante dielétrica: +40 ppm/°C (intervalo de funcionamento: -50°C a 150°C)
Coeficiente de expansão térmica (CTE): correspondente ao cobre (X: 11 ppm/°C, Y: 14 ppm/°C)
CTE baixo no eixo Z: 46 ppm/°C
Temperatura de transição do vidro (Tg): > 280 °C
Baixa absorção de umidade: 0,06%
Benefícios
Ideal para construções de placas de várias camadas (MLB): o RO4003C é projetado especificamente para projetos de PCB complexos, fornecendo excelente desempenho em configurações de várias camadas.
Fabricação econômica: processos semelhantes aos do FR-4, permitindo custos de fabricação mais baixos em comparação com os laminados tradicionais de microondas.
Aplicações de alto volume: projetado para aplicações sensíveis ao desempenho, tornando-se a escolha perfeita para ambientes de alta demanda.
Preços competitivos: oferece um valor excepcional sem comprometer a qualidade ou o desempenho.
| Imóveis |
RO4003C |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.3 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N/A |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|

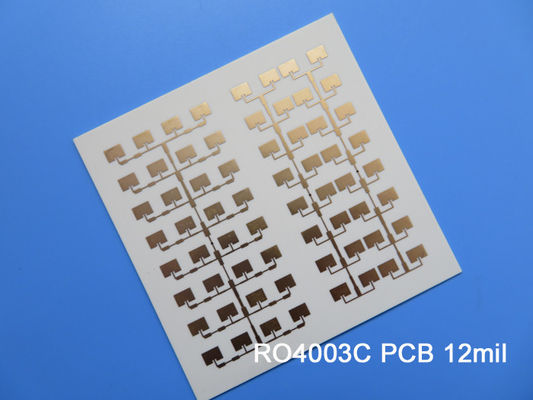

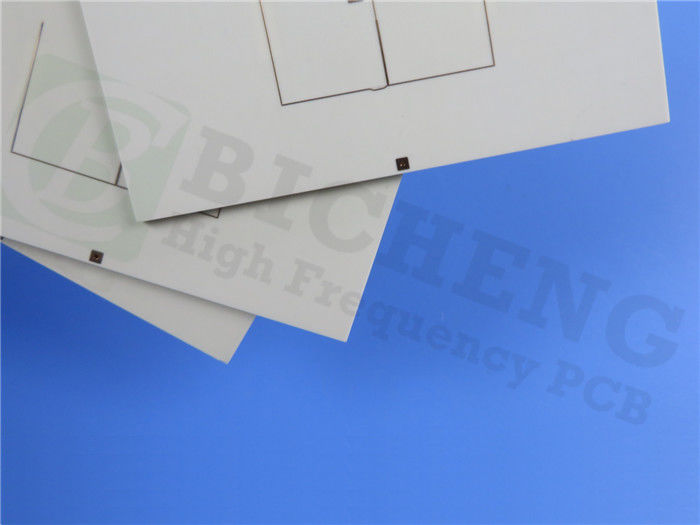

Em termos de especificações técnicas, o RO4003C apresenta um empilhamento de PCB rígido de 2 camadas, com espessuras de camada de cobre de 35 μm em ambos os lados e uma espessura de núcleo de 0,305 mm (12 mil).As dimensões da placa são 66.95 mm x 38.29 mm (± 0.15 mm), com uma espessura de placa fina de 0.4 mm. Ele suporta um traço mínimo / espaço de 4/4 mils e um tamanho mínimo de buraco de 0.4 mm. O peso de cobre acabado é de 1 oz (1.4 ml) para as camadas exteriores, e o acabamento da superfície é ENEPIG.
Aplicações típicas
O PCB Rogers RO4003C é versátil e adequado para uma ampla gama de aplicações, incluindo:
Antenas e amplificadores de potência de estações-base celulares
Marcas de identificação de RF
Radar e sensores para automóveis
LNB para satélites de radiodifusão directa
Disponibilidade
O Rogers RO4003C PCB está disponível em todo o mundo, projetado para atender às necessidades de aplicações de alta frequência modernas.representa um avanço significativo na tecnologia de PCB.
