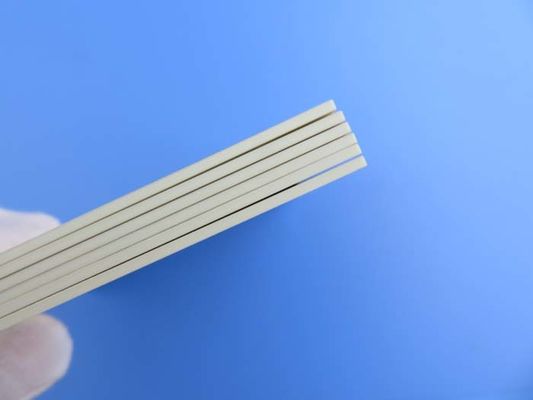

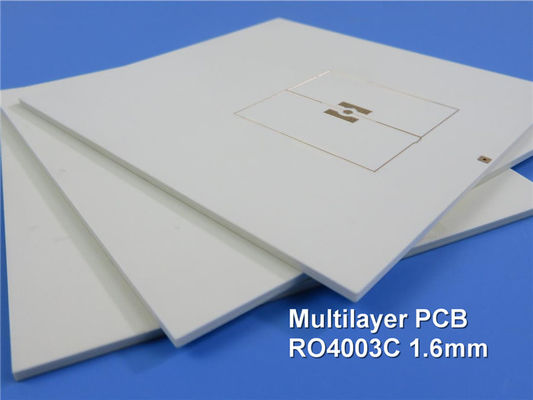

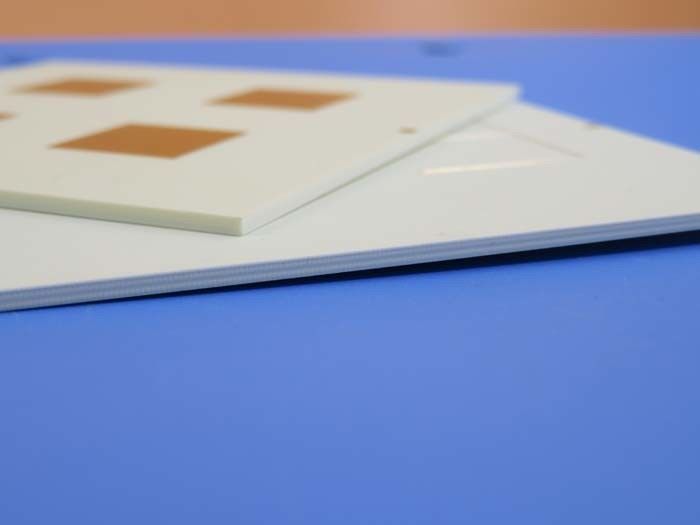

Rogers RO4003C placa de circuito de alta frequência PCB 0,7 mm 4 camada ENIG

O Rogers RO4003C High Frequency PCB é projetado para aplicações que exigem desempenho elétrico excepcional e facilidade de fabricação.Este material avançado apresenta vidro tecido reforçado com hidrocarbonetos/cerâmica, proporcionando as características elétricas do PTFE/vidro tecido com as vantagens de processamento dos compósitos epóxi/vidro.incluindo os tipos de tecidos de vidro 1080 e 1674, todas as variantes mantêm rigorosas especificações de desempenho elétrico do laminado.

RO4450F Bondply
A camada de ligação RO4450F é composta por várias qualidades baseadas nos materiais principais da série RO4000 e são compatíveis em construções de várias camadas com laminados RO4000.Uma alta Tg pós-curagem torna o bondply RO4450F uma excelente escolha para camadas múltiplas que exigem laminações sequenciais, pois os bondply RO4450F totalmente curados são capazes de lidar com múltiplos ciclos de laminaçãoAlém disso, os requisitos de ligação compatível FR-4 permitem que a ligação RO4450F e a ligação FR-4 de baixo fluxo sejam combinadas em construções de várias camadas não-homogéneas utilizando um único ciclo de ligação.

Características fundamentais

Constante dielétrica (Dk): 3,38 ± 0,05 a 10 GHz
Fator de dissipação: 0,0027 a 10 GHz
Conductividade térmica: 0,71 W/m/°K
Coeficiente térmico da constante dielétrica: +40 ppm/°C (intervalo de funcionamento: -50°C a 150°C)
CTE correspondente ao cobre: eixo X: 11 ppm/°C, eixo Y: 14 ppm/°C
CTE baixo no eixo Z: 46 ppm/°C
Temperatura de transição do vidro (Tg): > 280 °C
Absorção de humidade: 0,06%

Benefícios
O RO4003C é ideal para construções de placas multicamadas (MLB), fornecendo excelente desempenho em projetos de PCB complexos.permitindo custos de fabrico mais baixos em comparação com os laminados de microondas tradicionaisEsta combinação de características torna-o particularmente adequado para aplicações de grande volume que exigem fiabilidade e eficiência a um preço competitivo.

Especificações técnicas

PCB empilhado: PCB rígido de 4 camadas


Copper_layer_1 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Copper_layer_2 - 35 μm
RO4450F Bondply - 0,101 mm (4mil) *
Copper_layer_3 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Copper_layer_4 - 35 μm

As dimensões do painel são de 112 mm x 121 mm (± 0,15 mm), com uma espessura de painel acabado de 0,7 mm. Ele suporta um traço/espaço mínimo de 5/6 mils e um tamanho mínimo de orifício de 0,3 mm.O peso do cobre acabado é de 1 oz (1.4 mils) para as camadas exterior e interior, com uma espessura de revestimento por via de 20 μm. O acabamento da superfície é ENIG, com uma serigrafia branca no topo e uma máscara de solda verde.

Este PCB suporta uma variedade de aplicações, incluindo antenas de estações de base celulares e amplificadores de potência, etiquetas de identificação de RF, radar e sensores automotivos,e LNB para satélites de radiodifusão diretaO PCB Rogers RO4003C está disponível em todo o mundo, satisfazendo as necessidades de aplicações de alta frequência modernas com as suas propriedades avançadas de materiais e métodos de produção rentáveis.
