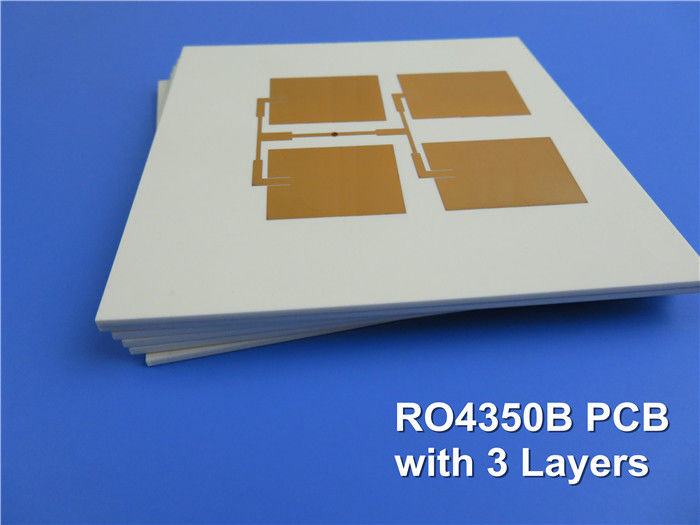

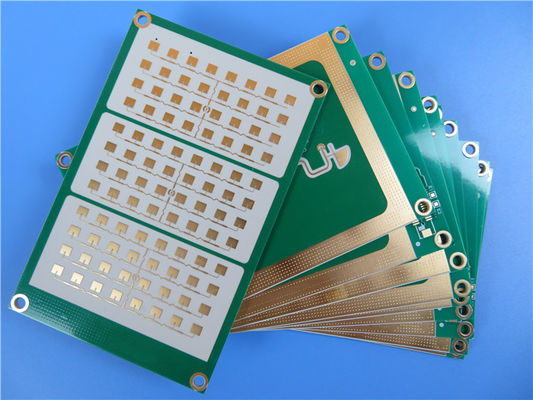

Rogers RO4350B Rf Pcb Boards 3 Camada 1,7 mm ENIG

Introdução
O Rogers RO4350B PCB de Alta Frequência é projetado para aplicações que exigem desempenho elétrico excepcional e fabricabilidade.Os materiais RO4350B apresentam hidrocarbonetos/cerâmica reforçada por vidro tecido de propriedade exclusiva que oferecem um desempenho elétrico comparável ao do PTFE/vidro tecidoEstes laminados mantêm um controlo rigoroso da constante dielétrica (Dk), garantindo ao mesmo tempo baixas perdas,tudo a uma fração do custo dos materiais convencionais de microondasAo contrário das opções baseadas em PTFE, o RO4350B não requer tratamentos especiais de furos ou procedimentos de manuseio, tornando-o fácil de usar.adequado para dispositivos ativos e projetos de RF de alta potência.

O laminado RO4450F complementa o núcleo RO4350B, constituído por vários graus compatíveis com os laminados RO4000 para construções multicamadas.O seu elevado Tg pós-curado permite-lhe lidar com múltiplos ciclos de laminação, tornando-a ideal para aplicações que exijam laminações sequenciais.que permitem a combinação de RO4450F e de ligações FR-4 de baixo fluxo em construções multi-camadas não homogéneas.

Características
RO4350B:
Constante dielétrica (Dk): 3,48 ± 0,05 a 10 GHz/23°C
Fator de dissipação: 0,0037 a 10 GHz/23°C
Conductividade térmica: 0,69 W/m/°K
CTE: X: 10 ppm/°C, Y: 12 ppm/°C, Z: 32 ppm/°C
Temperatura de transição do vidro (Tg): > 280 °C
Absorção de água: 0,06%

RO4450F:
Constante dielétrica (Dk): 3,52 ± 0,05 a 10 GHz/23°C
Fator de dissipação: 0,004 a 10 GHz/23°C
Conductividade térmica: 0,65 W/m/°K
CTE: X: 19 ppm/°C, Y: 17 ppm/°C, Z: 50 ppm/°C
Temperatura de transição do vidro (Tg): > 280 °C
Absorção de água: 0,04%

Especificações técnicas
Acúmulo de PCB: PCB rígido de 2 camadas


Capa de cobre 1: 35 μm
Rogers RO4350B Core: 0,762 mm (30 mil)
Capa de cobre 2: 18 μm
Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
Rogers RO4350B Core: 0,762 mm (30 mil)
Capa de cobre 3: 35 μm

As dimensões do painel são 42,35 mm x 42,35 mm (± 0,15 mm), com uma espessura de painel acabado de 1,7 mm. Ele suporta um traço mínimo / espaço de 5/5 mils e um tamanho mínimo de buraco de 0,3 mm.O peso do cobre acabado é de 1 oz (1.4 mils) para as camadas externas e 0,5 oz (0,7 mils) para a camada interna, com uma espessura de revestimento de 20 μm. O acabamento da superfície é ENIG, com uma serigrafia amarela no topo e uma máscara de solda verde.

Aplicações
O PCB Rogers RO4350B é adequado para uma variedade de aplicações, incluindo:

Antenas e amplificadores de potência de estações-base celulares
Marcas de identificação de RF
Radar e sensores para automóveis
LNB para satélites de radiodifusão directa

Disponibilidade
O PCB Rogers RO4350B está disponível em todo o mundo, projetado para atender às demandas das aplicações modernas de alta frequência.As suas propriedades avançadas de material e métodos de processamento fáceis de usar tornam-na uma escolha essencial para engenheiros e designers.
