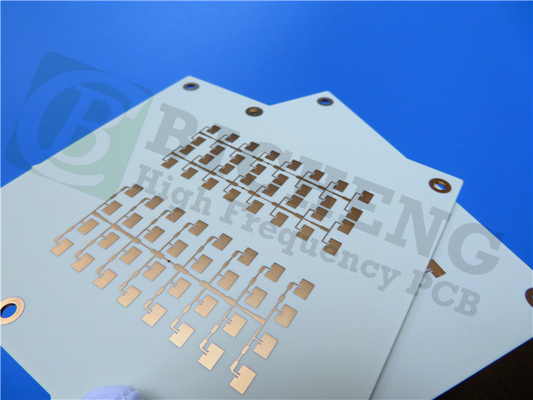

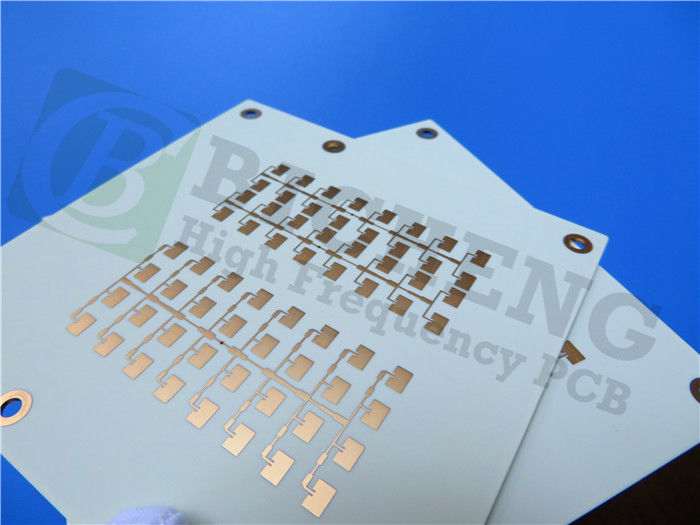

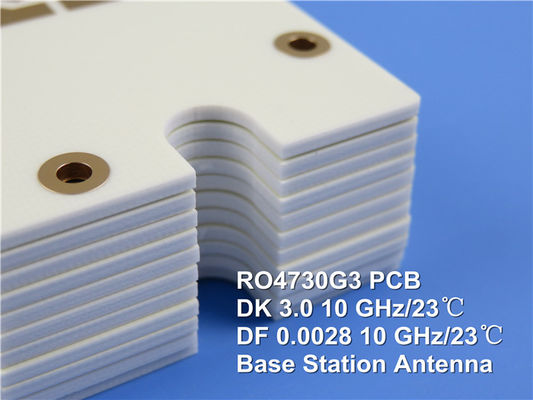

30mil RO4730G3 Pcb Rogers 2 camadas ENIG Superfície finalizada

Introdução
O Rogers RO4730G3 PCB é um laminado de vidro de hidrocarbono / cerâmica / tecido de ponta projetado especificamente para aplicações de antena.alternativa de baixo custo aos laminados convencionais à base de PTFEOs sistemas de resina únicos do RO4730G3 fornecem as propriedades críticas necessárias para um desempenho óptimo da antena.RO4730G3 elimina a necessidade de tratamentos especiais necessários para a preparação de furos revestidos em laminados tradicionais de PTFEEsta acessibilidade permite aos designers otimizar eficazmente o custo e o desempenho.

Características
O RO4730G3 possui uma constante dielétrica (Dk) de 3,0 ± 0,05 a 10 GHz, juntamente com um baixo fator de dissipação de 0.0028O seu coeficiente térmico de Dk é de 34 ppm/°C e o material apresenta um coeficiente de expansão térmica (CTE) bem correspondente ao cobre, com valores de 15,9 ppm/°C (X), 14,4 ppm/°C (Y),e 35.2 ppm/°C (Z). A temperatura de transição do vidro (Tg) excede 280 °C, enquanto a temperatura de decomposição (Td) é de 411 °C por TGA. Além disso, o RO4730G3 apresenta uma condutividade térmica de 0,45 W/mK,assegurar uma dissipação de calor eficiente.

Benefícios
Este material dielétrico de baixa perda é projetado com uma folha de baixo perfil, o que reduz a intermodulação passiva (PIM) e baixa perda de inserção.O único preenchimento de microsfera fechada contribui para uma construção leve, tornando o material aproximadamente 30% mais leve do que os laminados tradicionais de PTFE/vidro.O RO4730G3 oferece uma flexibilidade significativa de projeto e compatibilidade com processos de montagem automatizados.

O baixo coeficiente térmico da constante dielétrica (TCDk) inferior a 40 ppm/°C garante um desempenho de circuito consistente numa gama de temperaturas.O sistema de resina termo-resistente especialmente formulado fornece facilidade de fabricação e capacidade de processamento de furo revestido confiável (PTH)Além disso, o RO4730G3 é ecológico, compatível com processos sem chumbo e compatível com a RoHS.

Especificações técnicas
O PCB possui um empilhamento rígido de 2 camadas, constituído por:

Capa de cobre 1: 35 μm
Rogers RO4730G3 Core: 0,762 mm (30 mil)
Capa de cobre 2: 35 μm

As dimensões do painel são de 88,2 mm x 66,47 mm (± 0,15 mm), com uma espessura de painel acabado de 0,8 mm. Ele suporta um traço/espaço mínimo de 4/4 mils e um tamanho mínimo de buraco de 0,4 mm.O peso do cobre acabado é de 1 oz (1.4 mils) para as camadas externas, e a espessura da chapa é de 20 μm. O acabamento da superfície é Electroless Nickel Immersion Gold (ENIG), com uma tela de seda branca no topo e uma máscara de solda verde.

Aplicações

O PCB Rogers RO4730G3 é particularmente adequado para aplicações como antenas de estações base de telefonia celular.A sua facilidade de processamento torna-a uma escolha ideal para engenheiros e designers da indústria das telecomunicações..

Disponibilidade
O PCB Rogers RO4730G3 está disponível em todo o mundo, atendendo às demandas de aplicações de antena modernas com suas propriedades avançadas e métodos de processamento fáceis de usar.
