RF-10 PCB 60mil Circuitos de Imersão em Prata de 2 Camadas

MOQ:	1 PCS
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

RF-10

Espessura do PCB:

60 mil

Tamanho do PCB:

40 mm x 40 mm ± 0,15 mm

Número de camadas:

2-layer

Peso de cobre:

1 oz

Revestimento de superfície:

prata de imersão

Destacar:

Circuitos de prata de imersão de 2 camadas PCB

Circuitos de prata de imersão de 60 mil

Circuitos de Imersão de Prata PCB 2 camada

Descrição do produto

Temos o prazer de apresentar a nossa nova placa de circuito impresso de 2 camadas (PCB) com laminados revestidos de cobre RF-10.RF-10 combina PTFE com cerâmica e fibra de vidro tecida para fornecer um substrato econômico com desempenho elétrico e térmico excepcional.

Características fundamentais

O material RF-10 possui uma constante dielétrica de 10,2 ± 0,3 a 10 GHz e um baixo fator de dissipação de 0.0025A sua elevada condutividade térmica de 0,85 W/mK garante uma gestão térmica eficaz,enquanto suas tolerâncias dimensionais apertadas aumentam a estabilidade em circuitos multicamadasO material é igualmente resistente à humidade (0,08% de absorção) e tem uma classificação de inflamabilidade de V-0, garantindo segurança e fiabilidade.

RF-10 Valores típicos
Imóveis	Método de ensaio	Unidade	Valor	Unidade	Valor
Dk @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		10.2 ± 0.3		10.2 ± 0.3
Df @ 10 GHz	IPC-650 2.5.5.5.1 Mod.		0.0025		0.0025
TcK† (-55 a 150 °C)	IPC-650 2.5.5.6	ppm/°C	-370	ppm/°C	-370
Absorção de umidade	IPC-650 2.6.2.1	%	0.08	%	0.08
Resistência ao descascamento (1 oz. RT cobre)	IPC-650 2.4.8 (soldagem)	Pound/in	10	N/mm	1.7
Resistividade de volume	IPC-650 2.5.17.1	Mohm/cm	6.0 x 10⁷	Mohm/cm	6.0 x 10⁷
Resistividade de superfície	IPC-650 2.5.17.1	- O quê?	1.0 x 10⁸	- O quê?	1.0 x 10⁸
Resistência flexural (MD)	IPC - 650 - 2.4.4	psi	14,000	N/mm²	96.53
Resistência flexural (CD)	IPC - 650 - 2.4.4	psi	10,000	N/mm²	68.95
Resistência à tração (MD)	IPC - 650 - 2.4.19	psi	8,900	N/mm²	62.57
Resistência à tração (CD)	IPC - 650 - 2.4.19	psi	5,300	N/mm²	37.26
Estabilidade dimensional	IPC-650 2.4.39 (Após o Etch)	% (25 mil-MD)	-Não.0032	% (25 mil-CD)	-Não.0239
Estabilidade dimensional	IPC-650 2.4.39 (Depois de assado)	% (25 mil-MD)	-Não.0215	% (25 mil-CD)	-Não.0529
Estabilidade dimensional	IPC-650 2.4.39 (Após o Estresse)	% (25 mil-MD)	-Não.0301	% (25 mil-CD)	-Não.0653
Estabilidade dimensional	IPC-650 2.4.39 (Após o Etch)	% (60 mil-MD)	-Não.0027	% (60 mil-CD)	-Não.0142
Estabilidade dimensional	IPC-650 2.4.39 (Depois de assado)	% (60 mil-MD)	-Não.1500	% (60 mil-CD)	-Não.0326
Estabilidade dimensional	IPC-650 2.4.39 (Após o Estresse)	% (60 mil-MD)	-Não.0167	% (60 mil-CD)	-Não.0377
Densidade (gravidade específica)	IPC-650-2.3.5	g/cm3	2.77	g/cm3	2.77
Calor específico	IPC-650-2.4.50	J/g°C	0.9	J/g°C	0.9
Conductividade térmica (não revestida)	IPC-650-2.4.50	W/M*K	0.85	W/M*K	0.85
CTE (eixo X - Y) (50 a 150 °C)	IPC-650 2.4.41	ppm/°C	16 a 20	ppm/°C	16 a 20
CTE (eixo Z) (50 a 150 °C)	IPC-650 2.4.41	ppm/°C	25	ppm/°C	25
Classificação de inflamabilidade	Interno		V-0		V-0

Especificações de PCB

Este PCB possui um empilhamento bem estruturado, constituído por:

- Capa de cobre 1: 35 μm (1 oz)
- Núcleo RF-10: 60 mil (1.524 mm)
- Camada de cobre 2: 35 μm (1 oz)

As dimensões gerais deste PCB são de 40 mm x 40 mm ± 0,15 mm, com uma espessura final de 1,6 mm. O PCB suporta um traço/espaço mínimo de 7/8 mils e um tamanho mínimo de buraco de 0,4 mm.Inclui 1 oz de peso de cobre acabado em ambas as camadas exteriores e uma espessura de revestimento de 20 μm.

Para o acabamento da superfície, utiliza prata de imersão, complementada por uma máscara de solda preta no lado superior.com um comprimento superior a 30 mm,Cada PCB é submetido a 100% de testes elétricos antes do envio para garantir alta qualidade e desempenho.

Material de PCB:	Compositórios de PTFE cerâmico preenchido e fibra de vidro tecida
Designação	RF-10
Constante dielétrica:	10.2
Fator de dissipação	0.0025 10GHz
Número de camadas:	PCB de duas faces, PCB multicamadas, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Espessura do PCB:	10 mil (0,254 mm), 20 mil (0,508 mm), 25 mil (0,635 mm), 60 mil (1,524 mm), 125 mil (3,175 mm)
Tamanho do PCB:	≤ 400 mm X 500 mm
Máscara de solda:	Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície:	cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc.

Aplicações

Este PCB versátil é adequado para uma variedade de aplicações, incluindo:

- Microstrip Patch Antennas
- Antenas GPS.
- Componentes passivos (filtros, acopladores, divisores de potência)
- Sistemas de prevenção de colisões de aeronaves
- Componentes para satélites

Garantia da qualidade e disponibilidade

Ele atende aos padrões IPC-Classe 2, este PCB está disponível para envio em todo o mundo.

Com a RF-10, obtém uma solução de PCB confiável e de alto desempenho adaptada às suas aplicações avançadas de RF.

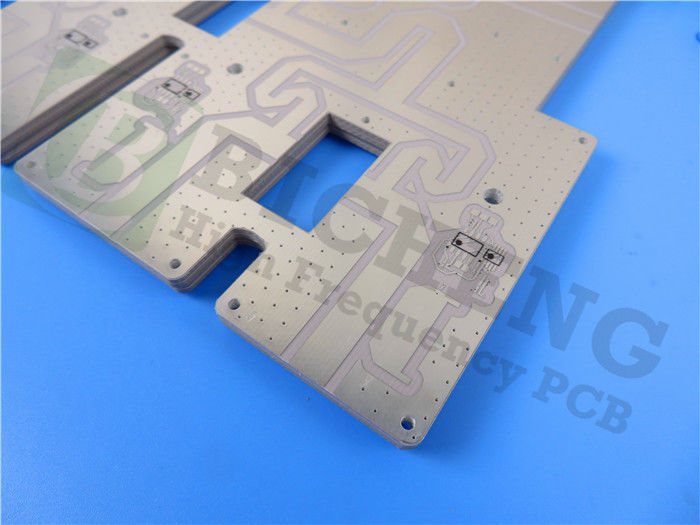

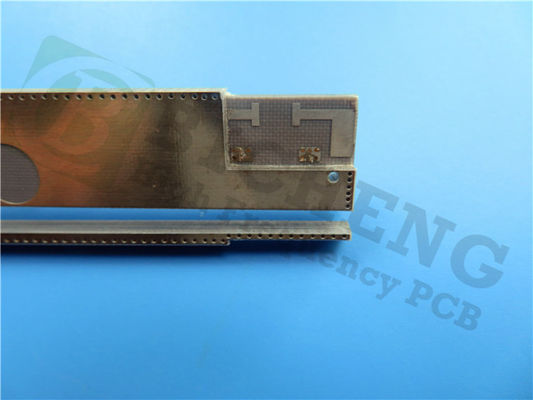

RF-10 PCB 60mil Circuitos de Imersão em Prata de 2 Camadas 0
