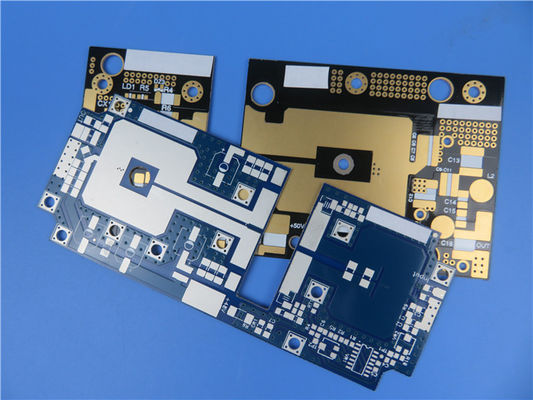

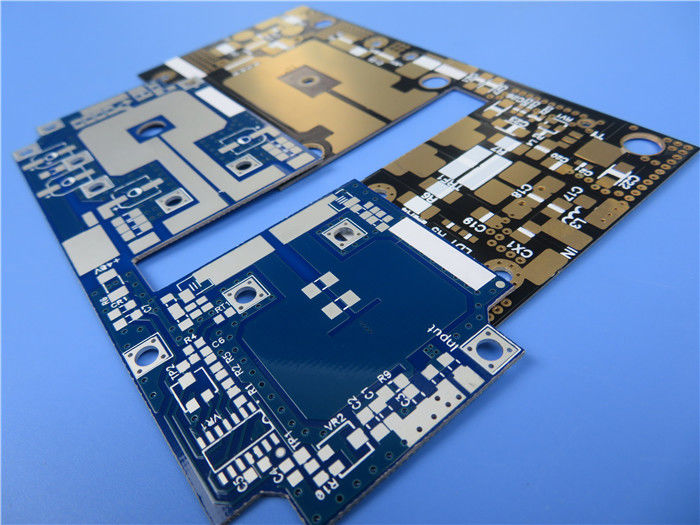

RF-60TC PCB 10mil 2 camada de imersão de estaca circuito impresso
  • Nome
  • Nome
  • Nome

RF-60TC PCB 10mil 2 camada de imersão de estaca circuito impresso

MOQ: 1 PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000 PCS por mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
RF-60TC
Espessura do PCB:
10mil
Tamanho do PCB:
490,44 mm x 36,88 mm ± 0,15 mm
Peso de cobre:
1 oz
Revestimento de superfície:
Lata da imersão
Destacar:

RF-60TC PCB

,

PWB da lata da imersão

,

10mil de PCB

Descrição do produto

Estamos entusiasmados em apresentar a nossa nova placa de circuito impresso de 2 camadas (PCB) com RF-60TC, um laminado de alta frequência projetado para aplicações de RF e microondas de alta potência.Este material avançado combina cerâmica, PTFE reforçado com vidro com condutividade térmica excepcional, tornando-o ideal para projetos de antenas miniaturizadas e outras aplicações de alta eficiência.



Características fundamentais

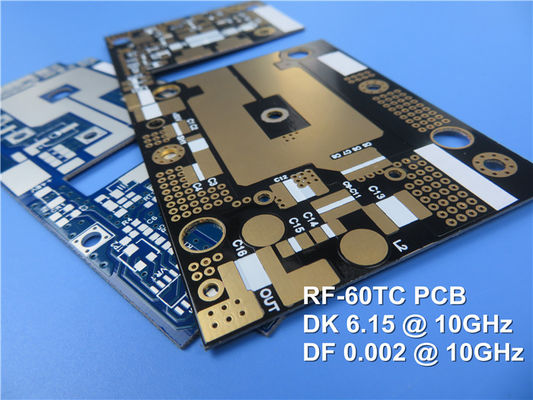

A RF-60TC possui uma constante dielétrica (Dk) de 6,15 a 10 GHz e um baixo fator de dissipação de 0.002, proporcionando melhores ganhos e eficiências nos circuitos de RF. A sua elevada condutividade térmica de 1,0 W/m*K para 0,5 oz de cobre e de 1,05 W/m*K para 1 oz assegura uma efetiva dissipação de calor,redução das temperaturas de funcionamento e melhoria da fiabilidade dos componentes ativosAlém disso, o RF-60TC tem uma baixa taxa de absorção de umidade de 0,03% e um coeficiente térmico de Dk de -3,58 ppm/°C, garantindo um desempenho estável numa ampla gama de temperaturas.



Imóveis Método de ensaio Unidade Valor Unidade Valor
Dk @ 10 GHz IPC-650 2.5.5.5.1(Modificado)   6.15 ± 0.15   6.15 ± 0.15
Df @ 10 GHz IPC-650 2.5.5.5.1(Modificado)   0.002   0.002
TcK   ppm/°C - Três.581 ppm/°C - Três.581
Descomposição dielétrica IPC-650 2.5.6 kV 55 kV 55
Força dielétrica IPC-650 2.5.6.2 V/mil 550 V/mm 21,654
Resistência de arco IPC-650 2.5.1 Segundo > 180 Segundo > 180
Absorção de umidade IPC-650 2.6.2.1 % 0.03 % 0.03
Força flexural(MD) IPC-650 2.4.4 psi 10,000 N/mm2 69
Força flexural(CD) IPC-650 2.4.4 psi 9,000 N/mm2 62
Resistência à tração(MD) IPC-650 2.4.19 psi 9,000 N/mm2 62
Resistência à tração(CD) IPC-650 2.4.19 psi 7,000 N/mm2 48
Modulo do Jovem(MD) ASTM D 3039/IPC-TM-650 2.4.19 KPSI 721 N/mm2 4971
Relação de Poisson(MD) ASTM D 3039/IPC-TM-650 2.4.19   0.155   0.155
Resistência ao descascamento1 oz. ED IPC-650 2.4.8 Pound/in 8 N/mm 1.43
Conductividade térmica- O quê? IPC-650 2.4.50 W/M*K 0.9 W/M*K 0.9
Conductividade térmica(CH/CH) IPC-650 2.4.50 W/M*K 1 W/M*K 1
Conductividade térmica(C1/C1) IPC-650 2.4.50 W/M*K 1.05 W/M*K 1.05
Estabilidade dimensional(MD) IPC-650 2.4.39 sec. 5.4(Depois de assado) mils/in 0.01 mm/M 0.01
Estabilidade dimensional(CD) IPC-650 2.4.39 sec. 5.4(Depois de assado) mils/in 0.69 mm/M 0.69
Estabilidade dimensional(MD) IPC-650 2.4.39 sec. 5.5(Estresse térmico) mils/in 0.06 mm/M 0.06
Estabilidade dimensional(CD) IPC-650 2.4.39 sec. 5.5(Estresse térmico) mils/in 0.8 mm/M 0.8
Resistividade de superfície IPC-650 2.5.17.1(Depois da Humidade) - O quê? 1.0 x 108 - O quê? 1.0 x 108
Resistividade de volume IPC-650 2.5.17.1(Depois da Humidade) Mohm/cm 1.0 x 108 Mohm/cm 1.0 x 108
TEC(Eixo X, Eixo Y) IPC-650 2.4.41(RT- 150°C) ppm/°C 9.9 ppm/°C 9.9
TEC(Eixo Z) IPC-650 2.4.41(RT- 150°C) ppm/°C 40 ppm/°C 40
Densidade(Gravidade específica) IPC-650 2.3.5 g/cm3 2.84 g/cm3 2.84
Calor específico IPC-650 2.4.50 J/gK 0.94 J/gK 0.94
Td(perda de 2% do IVA) IPC - 650 2.4.24.6 / TGA °F 930 °C 500
Td(perda de 5% Wt) IPC - 650 2.4.24.6 / TGA °F 960 °C 515
Classificação de inflamabilidade UL 94   V-0   V-0



Especificações de PCB

Este PCB possui um empilhamento robusto constituído por:



- Camada de cobre 1: 35 μm
- RF-60TC Core: 0,254 mm (10 mil)
- Camada de cobre 2: 35 μm



As dimensões gerais do PCB são de 49,44 mm x 36,88 mm ± 0,15 mm, com uma espessura final de 0,37 mm. Ele suporta um traço mínimo de 4/5 mils e um tamanho mínimo de buraco de 0,25 mm.O PCB é projetado sem vias cegas, com um peso de cobre acabado de 1 oz (1,4 mils) em ambas as camadas externas.



Para o acabamento da superfície, o PCB usa estanho de imersão, e tem uma serigrafia branca no lado superior, enquanto a parte inferior permanece livre de serigrafia e máscara de solda.Cada PCB é submetido a 100% de testes elétricos antes da expedição para garantir um desempenho óptimo.



Material de PCB: Fibra de vidro preenchida de cerâmica à base de PTFE
Designação RF-60TC
Constante dielétrica: 6.15
Número de camadas: Dupla camada, multicamada, PCB híbrido
Peso de cobre: 0.5 oz (17 μm), 1 oz (35 μm)
Espessura do PCB: 10mil (0,254mm); 20mil (0,508mm), 25mil ((0,635mm); 30mil (0,762mm), 60mil (1.524mm)
Tamanho do PCB: ≤ 400 mm X 500 mm
Máscara de solda: Verde, Preto, Azul, Amarelo, Vermelho, etc.
Revestimento da superfície: cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, etc.



Aplicações

Este PCB versátil é adequado para uma série de aplicações, incluindo:



- Amplificadores de alta potência
- Antenas miniaturizadas
- GPS, patch, leitores de RFID.
- Filtros, acopladores e divisores
- Componentes para satélites



Garantia da qualidade e disponibilidade

Este PCB é produzido de acordo com os padrões IPC-Classe 2 e está disponível para envio global.garantir a sua compatibilidade com os fluxos de trabalho de projeto de PCB padrão.



A utilização de material RF-60TC permite alcançar um desempenho e uma fiabilidade superiores em aplicações de alta frequência, tornando-o uma opção ideal para projetos de circuitos RF sofisticados.



RF-60TC PCB 10mil 2 camada de imersão de estaca circuito impresso 0
