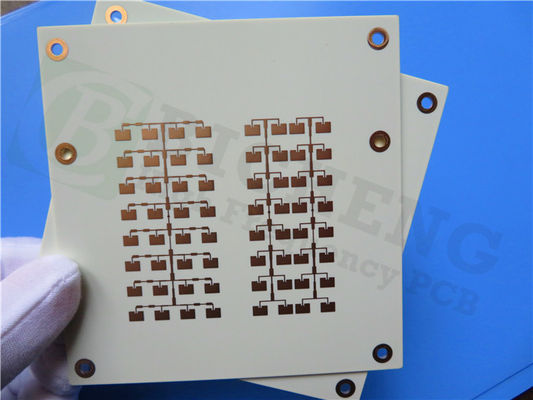

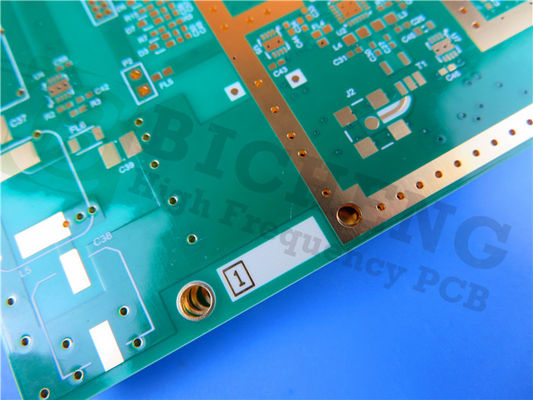

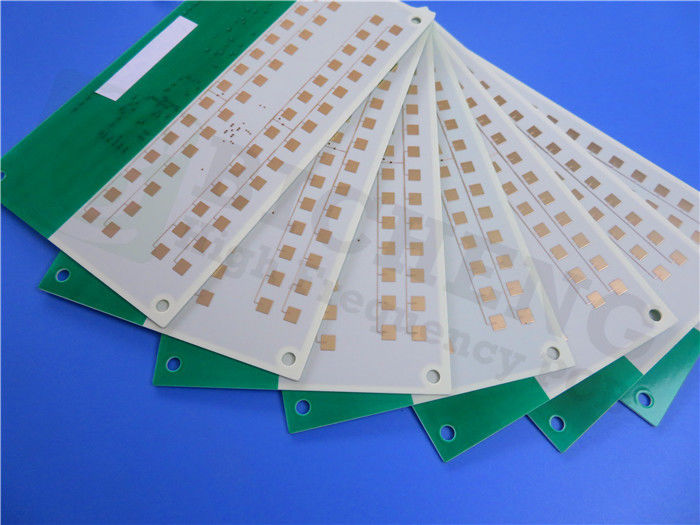

Estamos entusiasmados em anunciar a nossa nova placa de circuito impresso de 3 camadas (PCB) com laminados de alta frequência Rogers RO3003.RO3003 é um composto PTFE cerâmico conhecido pela sua excepcional estabilidade na constante dielétrica (Dk) em temperaturas e frequências variadasIsto torna-o particularmente adequado para aplicações avançadas como radar automotivo, ADAS e infraestrutura sem fios 5G.
Características fundamentais
Rogers RO3003 oferece uma constante dielétrica de 3 ± 0,04 a 10 GHz e um baixo fator de dissipação de 0.001Com uma condutividade térmica de 0,5 W/mK e uma absorção de umidade de apenas 0,04%,Este material garante uma gestão eficiente do calor e durabilidadeO coeficiente de expansão térmica (CTE) é bem adaptado ao cobre, com valores de 17 ppm/°C (eixo X) e 16 ppm/°C (eixo Y), garantindo uma excelente estabilidade dimensional.
| RO3003 Valor típico |
| Imóveis |
RO3003 |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.0±0.04 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.001 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
-3 |
Z |
ppm/°C |
10 GHz -50°Caté 150°C |
IPC-TM-650 2.5.5.5 |
| Estabilidade dimensional |
0.06
0.07 |
X
Y |
mm/m |
COND A |
IPC-TM-650 2.2.4 |
| Resistividade de volume |
107 |
|
MΩ.cm |
COND A |
IPC 2.5.17.1 |
| Resistividade de superfície |
107 |
|
MΩ |
COND A |
IPC 2.5.17.1 |
| Módulo de tração |
930
823 |
X
Y |
MPa |
23°C |
ASTM D 638 |
| Absorção de umidade |
0.04 |
|
% |
D48/50 |
IPC-TM-650 2.6.2.1 |
| Calor específico |
0.9 |
|
j/g/k |
|
Calculado |
| Conductividade térmica |
0.5 |
|
W/M/K |
50°C |
ASTM D 5470 |
Coeficiente de expansão térmica
(-55 a 288°C) |
17
16
25 |
X
Y
Z |
ppm/°C |
23°C/50% RH |
IPC-TM-650 2.4.4.1 |
| Td |
500 |
|
°CTGA |
|
ASTM D 3850 |
| Densidade |
2.1 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
12.7 |
|
- Não. |
1 oz, EDC após flutuação de solda |
IPC-TM 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Especificações de PCB
Este PCB possui um empilhamento cuidadosamente concebido:
- Camada de cobre 1: 35 μm
- Rogers RO3003 Substrato: 30 mil (0,762 mm)
- Camada de cobre 2: 35 μm
- RO4450F Bondply: 4 mil (0,102 mm)
- Rogers RO3003 Substrato: 30 mil (0,762 mm)
- Camada de cobre 3: 35 μm
As dimensões gerais deste PCB são de 115 mm x 115 mm. Ele suporta um traço/espaço mínimo de 5/7 mils e um tamanho mínimo de buraco de 0,35 mm, sem vias cegas.e tem um peso de cobre acabado de 1 oz (1.4 mil) nas camadas exteriores.
Esta placa apresenta um acabamento de superfície de cobre nu, sem serigrafia ou máscara de solda em ambos os lados. Cada placa é submetida a 100% de testes elétricos antes da remessa para garantir um desempenho ideal.
Aplicações
Este PCB é adequado para uma série de aplicações, incluindo:
- Aplicações de radares automotivos
- Antenas de satélite de posicionamento global
- Sistemas de telecomunicações celulares (amplificadores de potência e antenas)
- Antenas para comunicações sem fio
- Satélites de transmissão directa
- Datalink sobre sistemas de cabo
- Leitores de medidores remotos
- Backplanes de potência
Garantia da qualidade e disponibilidade
Fabricado de acordo com os padrões IPC-Classe 2, este PCB está disponível para envio em todo o mundo.
Com o Rogers RO3003, você pode alcançar desempenho confiável em aplicações de alta frequência, tornando-o uma excelente escolha para projetos avançados de circuitos de RF.
