Apresentando o nosso PCB recém-vendido, comMaterial Rogers RO4350BEsta solução avançada foi concebida para aplicações de RF de alto desempenho, combinando as forças de ambos os materiais para proporcionar uma fiabilidade e eficiência excepcionais.O laminado RO4350B oferece desempenho elétrico semelhante ao PTFE/vidro tecido, ao mesmo tempo que aproveita a fabricabilidade do epóxi/vidro, tornando-o uma escolha rentável para aplicações de microondas.
Principais características do RO4350B
O material RO4350B possui uma constante dielétrica de 3,48 ± 0,05 a 10 GHz e um baixo fator de dissipação de 0.0037Com uma condutividade térmica de 0,69 W/m·K e uma elevada temperatura de transição do vidro (Tg) superior a 280 °C,Este material mantém a estabilidade numa ampla gama de condições de funcionamentoO coeficiente de expansão térmica (CTE) é muito parecido com o cobre, proporcionando uma excelente estabilidade dimensional, que é crucial para construções de placas de várias camadas.
Características principais do RO4450F
A ligação RO4450F melhora o desempenho dos PCBs, oferecendo uma constante dielétrica de 3,52 ± 0,05 a 10 GHz e um fator de dissipação de 0.004Com uma condutividade térmica de 0,65 W/m·K e um Tg elevado superior a 280 °C, é perfeito para lidar com múltiplos ciclos de laminação.permitindo construções multi-camadas versáteis.
| RO4350B Valor típico |
| Imóveis |
RO4350B |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.66 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.5 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
0.88
(5.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
(3) V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Empilhamento de PCB

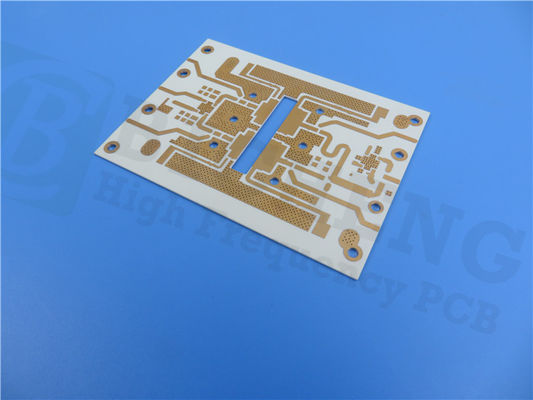

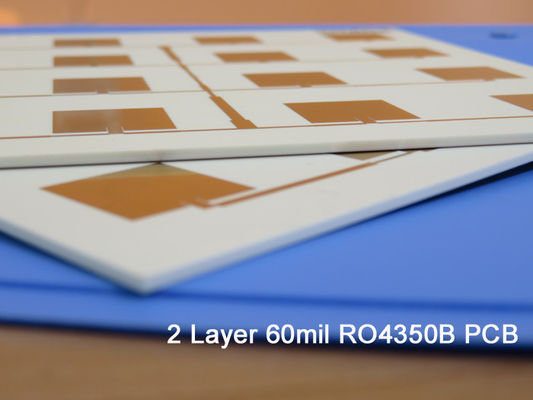

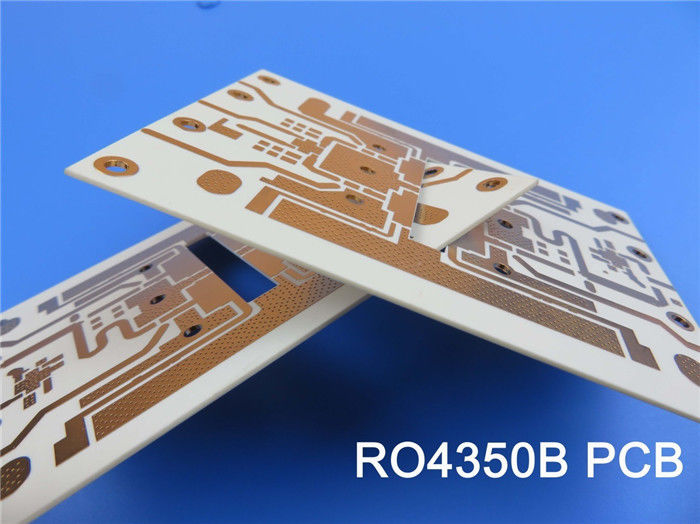

O PCB possui um robusto empilhamento rígido de 2 camadas:
- Camada de cobre 1: 35 μm
- RO4350B Núcleo: 1.524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Núcleo: 1.524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Núcleo: 1.524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Núcleo: 1.524 mm (60 mil)
- Camada de cobre 2: 35 μm
Detalhes da construção
Este PCB mede 65 mm x 65 mm (± 0,15 mm) com uma espessura de acabamento de 6,5 mm. Ele suporta um traço mínimo / espaço de 7/8 mil e um tamanho de orifício mínimo de 0,5 mm. O peso de cobre acabado é de 1 oz (1.4 mil) nas camadas exteriores, com uma espessura de revestimento por via de 20 μm. O acabamento da superfície é ENIG, enquanto o silkscreen superior é amarelo e a máscara de solda superior é verde.Cada placa é submetida a 100% de testes elétricos antes do envio para garantir a qualidade.
Conformidade e disponibilidade
- Formato da obra: Gerber RS-274-X
- Padrão de qualidade: IPC-Classe-2
- Disponibilidade: em todo o mundo
Aplicações típicas
Este PCB é ideal para:
- Antenas e amplificadores de potência de estações de base celulares
- Marcas de identificação de RF
- Radar e sensores para automóveis
- LNB para satélites de radiodifusão directa
Aproveite as propriedades avançadas do Rogers RO4350B e RO4450F no seu próximo projeto para garantir alta confiabilidade e desempenho em aplicações RF exigentes.
