MOQ: | 1 PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |
Apresentando o RT/duroid 5880LZ PCB, uma solução de ponta concebida para aplicações de alto desempenho que exigem precisão e fiabilidade.Este PCB é projetado com compósitos PTFE preenchidos ideais para aplicações de circuitos de tira e micro-tirasCom a sua composição única de enchimento, este laminado oferece um material leve e de baixa densidade perfeito para ambientes sensíveis ao peso.
Características fundamentais
- Constante dielétrica (DK): 2,0 ± 0,04 a 10 GHz e 23°C
- Fator de dissipação: varia de 0,0021 a 0,0027 a 10 GHz e 23°C
- Baixo coeficiente de expansão térmica no eixo Z: 40 ppm/°C
- Propriedades de desgaseamento: TML 0,01%, CVCM 0,01%, WVR 0,01%
- Densidade: leve, 1,4 g/cm3
- Classificação de inflamabilidade: UL 94V-0
- Compatibilidade dos processos sem chumbo: garante a conformidade com os padrões de fabricação modernos
Benefícios
- Design leve: reduz o peso total do sistema sem comprometer o desempenho.
- Propriedades elétricas uniformes: mantém um desempenho consistente numa ampla gama de frequências.
- Resistência química: resistente aos solventes e reagentes utilizados nos processos de gravação e revestimento.
NT1duroide NT1duroide | ||||||
Imóveis | NT1duroide | Direção | Unidades | Condição | Método de ensaio | |
Constante dielétrica,εProcesso | 2.20 2.20±0.02 de espécime. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Constante dielétrica,εDesenho | 2.2 | Z | N/A | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Coeficiente térmico de ε | - 125 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
Resistividade de volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Resistividade de superfície | 3 x 107 | Z | - O quê? | C/96/35/90 | ASTM D 257 | |
Calor específico | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculado | |
Módulo de tração | Ensaio a 23°C | Ensaio a 100°C | N/A | MPa ((kpsi) | A | ASTM D 638 |
1070 ((156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Estresse extremo | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Estiramento Final | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Modulo de compressão | 710(103) | 500(73) | X | MPa ((kpsi) | A | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Estresse extremo | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Estiramento Final | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Absorção de umidade | 0.02 | N/A | % | 0.62 " (~ 1.6 mm) D48/50 | ASTM D 570 | |
Conductividade térmica | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
Coeficiente de expansão térmica | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
Densidade | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Peel de cobre | 31.2 ((5.5) | N/A | Pl ((N/mm) | 1 oz ((35 mm) de folha EDC após flutuação de solda |
IPC-TM-650 2.4.8 | |
Inflamabilidade | V-0 | N/A | N/A | N/A | UL 94 | |
Processo sem chumbo compatível | - Sim, sim. | N/A | N/A | N/A | N/A |
Material de PCB: | Compósitos únicos de PTFE |
Designação | NT1comunicação |
Constante dielétrica: | 2 |
Fator de dissipação | 0.0021 10GHz |
Número de camadas: | PCB de duas faces, PCB multicamadas, PCB híbrido |
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm) |
De espessura de laminado: | 10mil (0,254mm), 20mil (0,508mm), 50mil (1,270mm), 100mil (2,540mm) |
Tamanho do PCB: | ≤ 400 mm X 500 mm |
Máscara de solda: | Verde, Preto, Azul, Amarelo, Vermelho, etc. |
Revestimento da superfície: | cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |

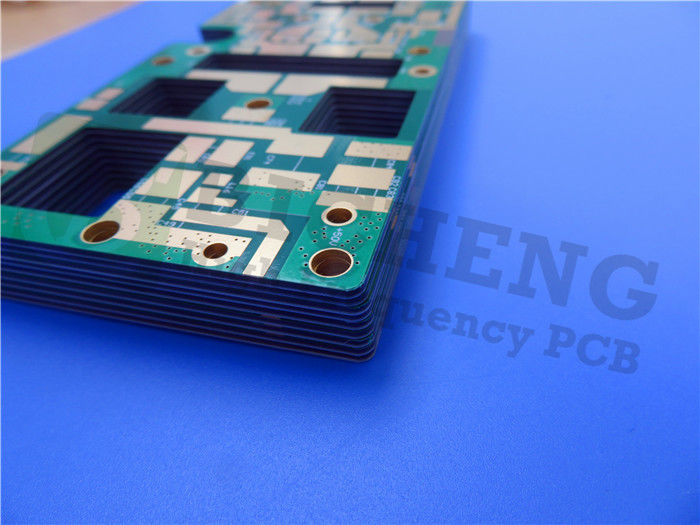

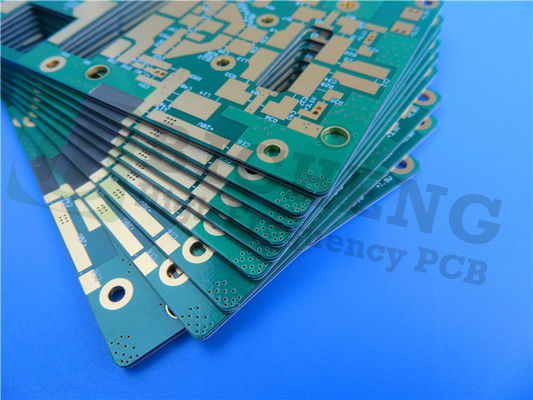

A construção deste PCB é meticulosamente projetada. Ele compreende um empilhamento rígido de 2 camadas, com 35 μm de cobre em ambas as camadas e um núcleo de RT/duroide 5880LZ de 0,508 mm (20 mil).Com dimensões precisas de 90.63 mm x 170,35 mm (± 0,15 mm) e uma espessura de acabamento de 0,6 mm, este PCB acomoda requisitos mínimos de traço e espaço de 4/5 mils, e um tamanho mínimo de orifício de 0,2 mm.O PCB é compatível com processos sem chumbo e cumpre as normas de inflamabilidade UL 94V-0., assegurando a segurança e a conformidade com o ambiente.
O RT/duroide 5880LZ PCB é fornecido com ilustrações no formato Gerber RS-274-X, garantindo a compatibilidade com o software de design padrão da indústria para integração perfeita em seus projetos.Respeita a norma de qualidade IPC-Classe 2, garantindo um desempenho fiável adequado para uma ampla gama de aplicações.torná-lo acessível a um mercado global de engenheiros que procuram soluções de PCB de alto desempenho.
Este PCB é versátil e adequado para uma variedade de aplicações avançadas, incluindo sistemas de antenas aéreas, redes de alimentação leve, sistemas de radar, sistemas de orientação,com uma tensão de saída superior a 1000 V,Com as suas especificações impressionantes e desempenho robusto, o RT/duroide 5880LZ PCB destaca-se como um activo valioso para as tecnologias modernas de comunicação e defesa,satisfazer as altas exigências dos projetos eletrónicos contemporâneos.
