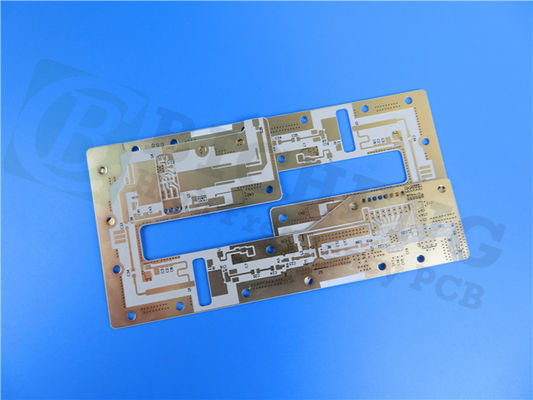

NT1 circulo de ouro de imersão

O RT/duroide 6035HTC PCB é projetado a partir de materiais de circuito de alta frequência projetados especificamente para aplicações de RF e microondas de alta potência.Este PCB é uma escolha excepcional para ambientes exigentes onde a gestão térmica e o desempenho são críticosCom uma condutividade térmica quase 2,4 vezes superior à dos produtos RT/duroid 6000 padrão, assegura uma dissipação de calor eficiente, tornando-o ideal para aplicações de alta potência.

As principais características do PCB RT/duroide 6035HTC incluem uma constante dielétrica (DK) de 3,5 ± 0,05 a 10 GHz e 23 °C, juntamente com um fator de dissipação impressionante de 0.0013 à mesma frequência e temperaturaO material apresenta um coeficiente térmico de constante dielétrica de -66 ppm/°C e uma taxa de absorção de umidade de apenas 0,06%.este PCB fornece excelente desempenho térmico, contribuindo para temperaturas de funcionamento mais baixas e maior fiabilidade em cenários de alta potência.

A construção deste PCB apresenta um empilhamento rígido de 2 camadas, composto por 35 μm de cobre em ambas as camadas e um núcleo de RT/duroide 6035HTC de 0,762 mm (30 mil).55 mm (± 0.15 mm) são complementados por uma placa acabada de espessura de 0,83 mm e um espaço mínimo de 6/5 mil. Com um tamanho mínimo de furo de 0,6 mm e sem vias cegas,Este PCB é fabricado para atender a especificações de desempenho rigorosasO acabamento de superfície de ouro de imersão garante uma excelente soldagem, enquanto a máscara de soldagem superior azul aumenta a visibilidade durante a montagem.

Este PCB é compatível com o formato de ilustração Gerber RS-274-X e adere ao padrão de qualidade IPC-Classe-2, garantindo que atenda às expectativas da indústria.torná-lo acessível a engenheiros em todo o mundo.

Aplicações típicas para o PCB RT/duroide 6035HTC incluem amplificadores de RF e microondas de alta potência, acopladores, filtros, combinadores e divisores de potência.Com as suas capacidades avançadas de gestão térmica e excelente desempenho de alta frequência, este PCB é um activo inestimável para os projetos electrónicos modernos que exigem fiabilidade e eficiência.
