3mm PCB híbrido em Rogers RO3210 e RO3003 Materiais 3-camada Circuito

MOQ:	1 PCS
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

RO3210 e RO3003

Número de camadas:

3-camada

Tamanho do PCB:

620,8 mm x 62,8 mm = 1 PCS, +/- 0,15 mm

Espessura do PCB:

3 mm

Peso de cobre:

1 oz (1,4 ml) camadas exteriores

Revestimento de superfície:

Lata da imersão

Destacar:

RO3210 PCB híbridos

PCB híbrido de 3 mm

RO3003 PCB híbridos

Descrição do produto

Apresento a nossa placa de circuito impresso híbrida (PCB), concebida para aplicações de alta frequência com desempenho e fiabilidade incomparáveis.Este PCB avançado combina os materiais Rogers® RO3210 e RO3003, proporcionando uma combinação única de estabilidade mecânica e excelentes características eléctricas, tornando-o ideal para uma ampla gama de aplicações exigentes.

Características fundamentais

RO3210 Material
- Constante dielétrica (Dk): 10,2 ± 0.5
- Fator de dissipação: 0,0027 a 10 GHz
- Estabilidade térmica:
- Coeficiente de expansão térmica (CTE):
- eixos X e Y: 13 ppm/°C
- Eixo Z: 34 ppm/°C
- Temperatura de decomposição (Td): 500 °C
- Conductividade térmica: 0,81 W/mK
- Classificação de inflamabilidade: V0 (norma UL 94)

RO3210 Valor típico
Imóveis	RO3210	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	10.2±0.5	Z		10 GHz 23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	10.8	Z		8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação,tanδ	0.0027	Z		10 GHz 23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	- 459	Z	ppm/°C	10 GHz 0°C a 100°C	IPC-TM-650 2.5.5.5
Estabilidade dimensional	0.8	X, Y	mm/m	COND A	ASTM D257
Resistividade de volume	10³		MΩ.cm	COND A	IPC 2.5.17.1
Resistividade de superfície	10³		MΩ	COND A	IPC 2.5.17.1
Módulo de tração	579 517	MD CMD	KPSI	23°C	ASTM D 638
Absorção de água	< 0.1	-	%	D24/23	IPC-TM-650 2.6.2.1
Calor específico	0.79		j/g/k		Calculado
Conductividade térmica	0.81		W/M/K	80°C	ASTM C518
Coeficiente de expansão térmica (-55 a 288°C)	13 34	X, Y Z	ppm/°C	23°C/50% HRC	IPC-TM-650 2.4.4.1
Td	500		°C	TGA	ASTM D3850
Densidade	3		gm/cm³
Força da casca de cobre	11		Plínio	1 oz, EDC após flutuação de solda	IPC-TM 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

RO3003 Material
- Constante dielétrica (Dk): 3 ± 0,04 a 10 GHz/23°C
- Fator de dissipação: 0,001 a 10 GHz/23°C
- Estabilidade térmica:
- Td: > 500 °C
- Coeficiente de expansão térmica:
- Eixo X: 17 ppm/°C
- Eixo Y: 16 ppm/°C
- Eixo Z: 25 ppm/°C
- Absorção de humidade: 0,04%
- Conductividade térmica: 0,5 W/mK

RO3003 Valor típico
Imóveis	RO3003	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.0±0.04	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3	Z		8 GHz a 40 GHz	Método de comprimento de fase diferencial
Fator de dissipação,tanδ	0.001	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	-3	Z	ppm/°C	10 GHz -50°Caté 150°C	IPC-TM-650 2.5.5.5
Estabilidade dimensional	0.06 0.07	X Y	mm/m	COND A	IPC-TM-650 2.2.4
Resistividade de volume	10⁷		MΩ.cm	COND A	IPC 2.5.17.1
Resistividade de superfície	10⁷		MΩ	COND A	IPC 2.5.17.1
Módulo de tração	930 823	X Y	MPa	23°C	ASTM D 638
Absorção de umidade	0.04		%	D48/50	IPC-TM-650 2.6.2.1
Calor específico	0.9		j/g/k		Calculado
Conductividade térmica	0.5		W/M/K	50°C	ASTM D 5470
Coeficiente de expansão térmica (-55 a 288°C)	17 16 25	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.4.1
Td	500		°CTGA		ASTM D 3850
Densidade	2.1		gm/cm³	23°C	ASTM D 792
Força da casca de cobre	12.7		- Não.	1 oz, EDC após flutuação de solda	IPC-TM 2.4.8
Inflamabilidade	V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Especificações de PCB

- Empilhadeira: PCB rígido de 3 camadas

- Camada de cobre 1: 35 μm
- Rogers RO3003 Core: 1.524 mm (60 mil)
- RO4450F Bondply: 0,101 mm (4 mil)
- Rogers RO3210 Core: 1.27 mm (50 mil)
- Camada de cobre 1: 35 μm

- Dimensões: 62,8 mm x 62,8 mm ± 0,15 mm
- Espessura do painel acabado: 3,0 mm
- Peso de cobre acabado: 1 oz (1,4 ml) nas camadas exteriores
- Traço/Espaço mínimo: 7/9 mils.
- Tamanho mínimo do buraco: 0,4 mm
- Espessura de revestimento: 20 μm
- Revestimento de superfície: estanho de imersão
- Ensaios elétricos: 100% de ensaios elétricos antes da expedição

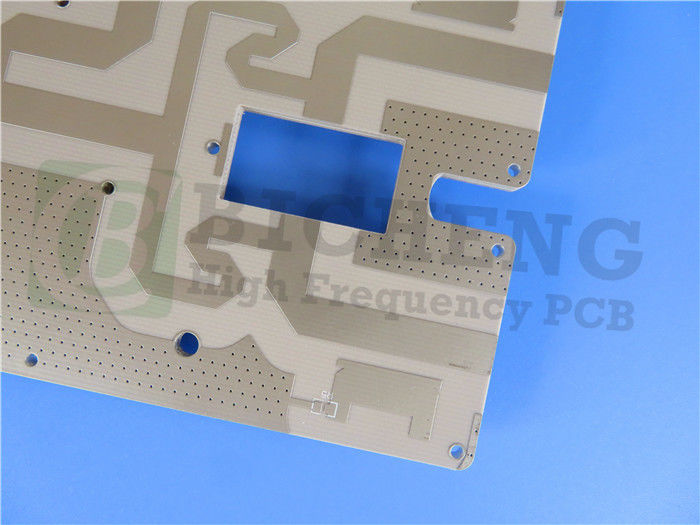

3mm PCB híbrido em Rogers RO3210 e RO3003 Materiais 3-camada Circuito 0

Áreas de aplicação

Este PCB híbrido é adaptado para várias aplicações de alto desempenho, incluindo:

- Tecnologias automóveis: sistemas de prevenção de colisões e antenas de satélite de posicionamento global
- Telecomunicações: sistemas sem fios, antenas de microfichas e satélites de transmissão directa
- Monitorização remota: ligação de dados em sistemas de cabo e leitores de medidores remotos
- Soluções de infra-estrutura: backplanes de energia, LMDS, banda larga sem fios e infra-estrutura de estações base

Garantia da qualidade

Fabricado de acordo com os padrões IPC-Classe 2, este PCB garante alta confiabilidade e desempenho.

Disponibilidade mundial

O nosso PCB híbrido está disponível para transporte mundial, permitindo-lhe aproveitar a tecnologia de ponta nos seus projetos, independentemente da sua localização.

3mm PCB híbrido em Rogers RO3210 e RO3003 Materiais 3-camada Circuito 1
