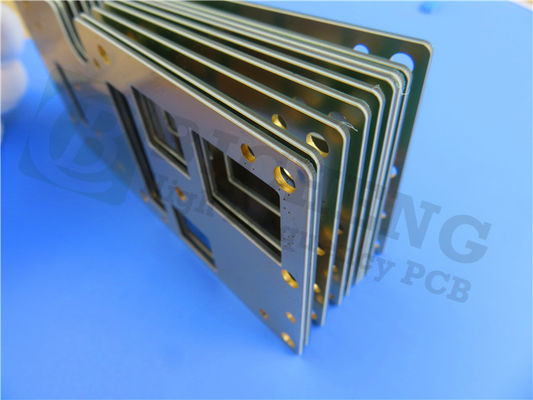

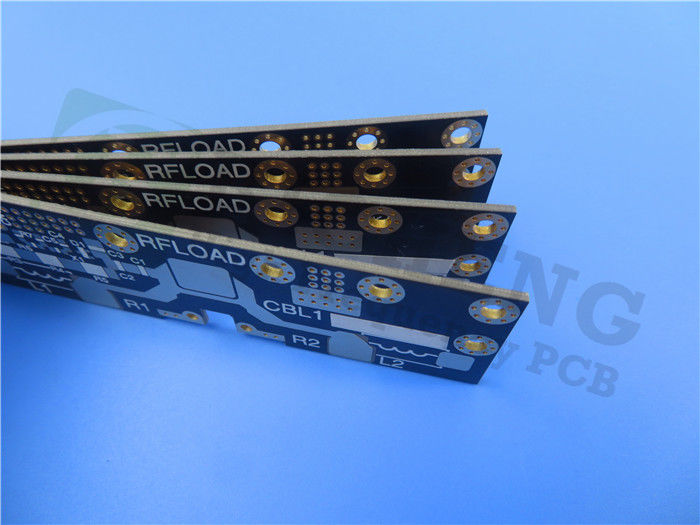

25mil TMM3 PCB com prata de imersão para aplicações de RF e microondas

Introdução a Rogers tmm3

O Rogers TMM3 é um material de microondas termoestoso criado a partir de um composto de polímero termofário de cerâmica. Este material inovador é projetado especificamente para aplicações de linha de tira e micro-faixas, combinando os melhores atributos de laminados de circuito de microondas de cerâmica e PTFE. Ao contrário de muitos materiais convencionais, o TMM3 não requer técnicas de produção especializadas, tornando -o uma escolha versátil e acessível para os engenheiros.

Detalhes da construção

O PCB TMM3 apresenta uma rígida rígida pilha rígida:

Camada de cobre 1: 35 μm
ROGERSTMM3 Núcleo: 0,635 mm (25 mil)

Camada de cobre 2: 35 μm

Especificações:

Dimensões da placa: 42,91 mm x 108,31 mm (± 0,15 mm)

Rastreio/espaço mínimo: 5/9 mils

Tamanho mínimo do orifício: 0,3 mm

Espessura da placa acabada: 0,7 mm

Peso de cobre acabado: 1 oz (1,4 mils) em camadas externas

Acabamento de superfície: Prata de imersão

Garantia da qualidade: Cada PCB passa por um teste elétrico 100% antes da remessa, garantindo confiabilidade e desempenho.

Aplicações típicas

O Rogers TMM3 PCB é particularmente adequado para:

Circuito de RF e microondas: ideal para aplicações que requerem desempenho de precisão e alta frequência.

Amplificadores e combinadores de potência: garante transmissão de sinal eficiente e perda mínima.

Sistemas de comunicação por satélite: fornece desempenho confiável em ambientes exigentes.

Testadores de chips e antenas de patch: facilita testes precisos e alto desempenho.

No domínio rápido da eletrônica, a busca por placas de circuito impressa de alto desempenho (PCBs) é cada vez mais crítica, principalmente em setores como telecomunicações e aeroespacial. Digite o Rogers TMM3 PCB, uma solução inovadora projetada especificamente para aplicativos de alta frequência. Este artigo fornece uma análise aprofundada dos recursos de destaque do TMM3, benefícios e aplicações diversas, mostrando por que se tornou uma escolha preferida para engenheiros e fabricantes.

Desempenho dielétrico excepcional

- Constante dielétrica (DK): a 3,27 ± 0,032 a 10 GHz, o PCB TMM3 garante distorção mínima do sinal, crucial para transmissão de alta frequência. Ele pode atingir valores de 3,45 em uma faixa de frequência mais ampla de 8 GHz a 40 GHz, demonstrando sua versatilidade.

- Fator de dissipação (DF): Com um fator de dissipação notavelmente baixo de 0,002, o TMM3 minimiza a perda de energia, aumentando assim a eficiência geral dos circuitos eletrônicos.

- Coeficiente térmico da constante dielétrica: a estabilidade térmica é impressionante, com um coeficiente de +37 ppm/° K, garantindo desempenho confiável entre as temperaturas de -55 ° C a 125 ° C.

Propriedades mecânicas e térmicas robustas

-Temperatura de decomposição (TD): com um TD alto de 425 ° C, o TMM3 está bem equipado para lidar com ambientes de alta temperatura.

- Coeficiente de expansão térmica (CTE): O CTE se alinha intimamente com o de cobre, medindo 15 ppm/k nas direções x e y e 23 ppm/k na direção z. Isso minimiza o estresse nos buracos banhados, o que é vital para manter a integridade elétrica.

- Resistência à flexão: com uma resistência à flexão de 16,53 kpsi, o TMM3 é construído para suportar tensões mecânicas, garantindo a durabilidade em aplicações exigentes.

Propriedades elétricas impressionantes

- Resistência ao isolamento: o PCB TMM3 apresenta uma resistência ao isolamento superior a 2000 Gω, fornecendo excelente isolamento elétrico.

- Resistividade do volume: classificada em 2 x 10^9 Ω · cm, este PCB exibe desempenho robusto em várias aplicações.

- Resistência elétrica: com uma resistência dielétrica de 441 V/mil, o TMM3 pode suportar altas tensões sem comprometer o desempenho.

Por que escolher Rogers TMM3 PCB?

1. Confiabilidade consistente: a combinação de baixa DK, baixa resistência ao DF e alta isolamento garante que o PCB TMM3 mantenha uma integridade excepcional de sinal em condições desafiadoras.

2. Fabricação simplificada: O material é compatível com processos sem chumbo e não requer tratamento de naftenato de sódio antes do revestimento com eletrólito, simplificando a produção e reduzindo os custos.

3. Aplicações versáteis: o TMM3 PCB brilha em várias aplicações, incluindo circuitos de RF e microondas, amplificadores de energia, filtros e sistemas de comunicação por satélite.

4. Durabilidade e longevidade: a resiliência mecânica do TMM3-caracterizada pela alta resistência da casca e força de flexão-preenchendo que ele possa suportar os rigores de ambientes exigentes, oferecendo confiabilidade a longo prazo.

Aplicações ideais para Rogers TMM3

O Rogers TMM3 PCB é perfeitamente adequado para inúmeras aplicações, como:

- RF e circuitos de microondas: uma escolha ideal para aplicações que requerem recursos de precisão e alta frequência.


- amplificadores e combinadores de potência: facilita a transmissão de sinal eficiente com perda mínima.


- Sistemas de comunicação por satélite: oferece desempenho confiável em condições desafiadoras.


- Antenas de sistemas de posicionamento global (GPS): garante recepção e transmissão precisas de sinal.

Conclusão: Elevando soluções eletrônicas com Rogers TMM3

O Rogers TMM3 PCB é um farol de inovação na tecnologia PCB de alta frequência. Sua mistura exclusiva de características - de uma constante dielétrica baixa e uma excelente estabilidade térmica para impressionar a resistência mecânica - a representa como uma opção preferida para engenheiros e fabricantes ansiosos para ultrapassar os limites do design eletrônico.

À medida que a demanda por soluções eletrônicas sofisticadas continua a aumentar, a PCB TMM3 está pronta para enfrentar esses desafios com confiabilidade e desempenho incomparáveis. Para obter mais informações sobre como o Rogers TMM3 pode elevar seus projetos ou solicitar uma cotação, entre em contato conosco hoje. Sua jornada para soluções eletrônicas de ponta começa aqui!
