Introdução de um PCB recém-vendido baseado no substrato RT/Duroid 6006.Este PCB oferece propriedades dielétricas excepcionaisSua construção robusta e características confiáveis são adaptadas para aplicações que operam na banda X ou abaixo.
Características fundamentais
- Composição do material: Fabricado a partir de Rogers RT/Duroid 6006 cerâmica-PTFE compósitos.
- Constante dielétrica (Dk): 6,15 ± 0,15 a 10 GHz/23°C para um desempenho superior do circuito.
- Fator de dissipação: baixa perda com um fator de dissipação de 0,0027 a 10 GHz/23°C, garantindo a eficiência.
- Estabilidade térmica: temperatura de degradação térmica superior a 500 °C (TGA).
- Resistência à humidade: extremamente baixa absorção de humidade, a 0,05%, aumentando a fiabilidade.
- Coeficiente de expansão térmica (CTE): eixo X: 47 ppm/°C, eixo Y: 34 ppm/°C, eixo Z: 117 ppm/°C para estabilidade dimensional.
- Folha de cobre: revestida com folha de cobre electrodepositada, normalizada e reversamente tratada.
| Imóveis |
NT1 motor eléctrico |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
6.15±0.15 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Linha de raios-graves apertada |
| Constante dielétrica,εDesenho |
6.45 |
Z |
|
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0027 |
Z |
|
10 GHz/A |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
- 410 |
Z |
ppm/°C |
-50°C-170°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
7 x 107 |
|
Mohm.cm |
A |
IPC 2.5.17.1 |
| Resistividade de superfície |
2 x 107 |
|
- O quê? |
A |
IPC 2.5.17.1 |
| Propriedades de tração |
ASTM D638 (0,1/min. taxa de deformação) |
| Módulo de Young |
627(91) 517(75) |
X Y |
MPa ((kpsi) |
A |
| Estresse extremo |
20(2.8) 17(2.5) |
X Y |
MPa ((kpsi) |
A |
| Estiramento Final |
12 a 13 4 a 6 |
X Y |
% |
A |
| Propriedades de compressão |
|
ASTM D695 (0,05/min. taxa de deformação) |
| Módulo de Young |
1069 (115) |
Z |
MPa ((kpsi) |
A |
| Estresse extremo |
54(7.9) |
Z |
MPa ((kpsi) |
A |
| Estiramento Final |
33 |
Z |
% |
|
| Módulo flexural |
2634 (382) 1951 (283) |
X |
MPa ((kpsi) |
A |
ASTM D790 |
| Estresse extremo |
38 (5.5) |
X Y |
MPa ((kpsi) |
A |
| Deformação sob carga |
0.33 2.1 |
Z Z |
% |
24h/50°C/7MPa 24h/150°C/7MPa |
ASTM D261 |
| Absorção de umidade |
0.05 |
|
% |
D48/50°C 0,050" ((1,27 mm) de espessura |
IPC-TM-650 2.6.2.1 |
| Conductividade térmica |
0.49 |
|
W/m/k |
80°C |
ASTM C518 |
| Coeficiente de expansão térmica |
47
34
117 |
X
Y
Z |
ppm/°C |
23°C/50% HRC |
IPC-TM-650 2.4.41 |
| Td |
500 |
|
°C TGA |
|
ASTM D3850 |
| Densidade |
2.7 |
|
g/cm3 |
|
A norma ASTM D792 |
| Calor específico |
0.97(0.231) |
|
j/g/k
(BTU/ib/OF) |
|
Calculado |
| Peel de cobre |
14.3 (2.5) |
|
pli (N/mm) |
após flutuação de solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Benefícios
- Redução do tamanho do circuito: uma constante dielétrica elevada permite projetos de circuitos menores.
- Performance de baixa perda: otimizada para aplicações de banda X, minimizando a perda de sinal.
- Desempenho repetível: o controlo rigoroso da εr e da espessura garante a consistência entre as produções.
- Confiabilidade: Caracteriza-se por furos revestidos de forma fiável para os desenhos de placas de várias camadas.

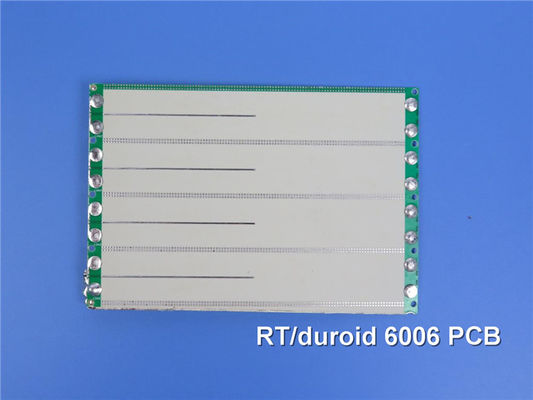

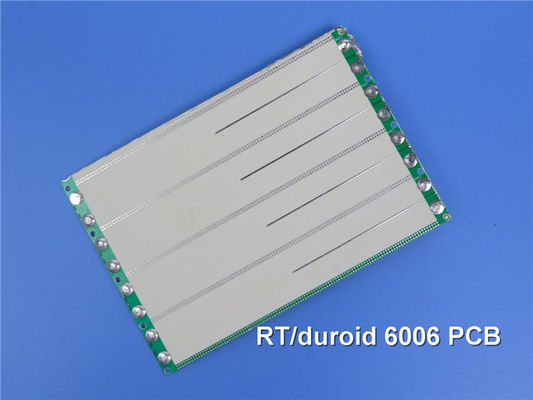

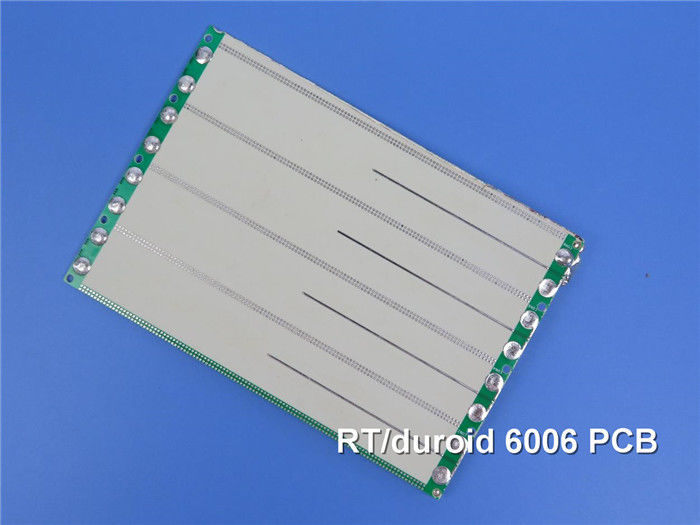

PEspecificações do CB
Empilhadeira: PCB rígido de duas camadas
Capa de cobre 1: 35 μm
NT1 cirurgias dentárias RT cirurgias dentárias
Capa de cobre 2: 35 μm
As dimensões das placas medem 161,42 mm x 63,57 mm (± 0,15 mm), com um espaço mínimo de 4/6 mils e um tamanho mínimo de buraco de 0,4 mm. A espessura da placa acabada é de 0,4 mm,com um peso de cobre acabado de 1 oz (1.4 mils) nas camadas exteriores, garantindo durabilidade e robustez no desempenho.
Garantia da qualidade
Cada PCB RT/Duroid 6006 é submetido a testes elétricos rigorosos de 100% antes do envio, garantindo que cada unidade atenda aos mais elevados padrões de qualidade.Este compromisso com a qualidade dá aos clientes tranquilidade, sabendo que estão a receber um produto que foi minuciosamente verificado quanto ao seu desempenho.
Aplicações
O PCB RT/Duroid 6006 é versátil e pode ser utilizado em várias aplicações, incluindo:
Antenas de parche: Ideal para projetos de antenas compactas que exigem alto desempenho.
Sistemas de Comunicação por Satélite: Perfeitos para o ambiente exigente da tecnologia por satélite.
Amplificadores de potência: Suporta aplicações de alta frequência sem perda significativa de sinal.
Sistemas de prevenção de colisões de aeronaves: fornece a fiabilidade necessária em aplicações aeroespaciais críticas.
Sistemas de alerta por radar terrestre: essenciais para sistemas que exigem alta fiabilidade e desempenho.
| Material de PCB: |
Fabricação a partir de materiais de borracha |
| Designação |
NT1 motor eléctrico |
| Constante dielétrica: |
6.15 |
| Fator de dissipação |
0.0027 10GHz |
| Número de camadas: |
PCB de duas faces, PCB multicamadas, PCB híbrido |
| Peso de cobre: |
0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Espessura do PCB: |
10mil ((0,254mm), 25mil (0,635mm), 50mil (1,27mm), 75mil (1,905mm), 100mil ((2,54mm) |
| Tamanho do PCB: |
≤ 400 mm X 500 mm |
| Máscara de solda: |
Verde, Preto, Azul, Amarelo, Vermelho, etc. |
| Revestimento da superfície: |
cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP, ouro puro, etc. |
