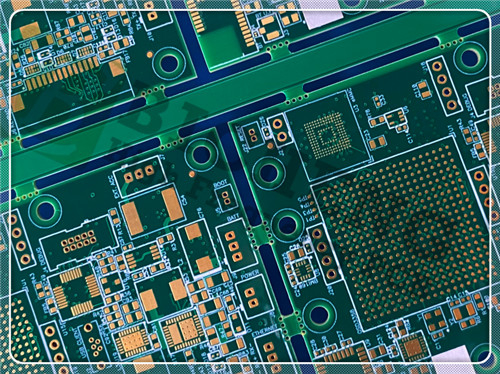

Apresento o nosso recém-vendido PCB de 8 camadas, projetado com especialistas para aplicações de alta frequência e construído com uma combinação de materiais RO4003C e FR-4.Este PCB avançado é ideal para uma variedade de indústrias, incluindo telecomunicações, automóveis e aeroespacial, oferecendo um desempenho superior em ambientes exigentes.
Propriedades essenciais do RO4003C:
Constante dielétrica (Dk): 3,38 ± 0,05 a 10 GHz
Fator de dissipação: 0,0027 a 10 GHz
Conductividade térmica: 0,71 W/m/°K
CTE: Combinado com cobre com eixo X de 11 ppm/°C e eixo Y de 14 ppm/°C
Tg: > 280 °C
Baixa absorção de umidade: 0,06%
| Imóveis |
RO4003C |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.3 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N/A |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Características do material S1000-2M
Incorporado dentro deste PCB é o material S1000-2M, conhecido por sua alta resistência térmica e confiabilidade.
As principais propriedades do S1000-2M:
CTE baixo no eixo Z: 2,4 ppm/°C
Alto Tg: 185 °C
Baixa absorção de água: 0,08%
Classificação UL 94-V0: Garantir a conformidade com as normas de inflamabilidade.

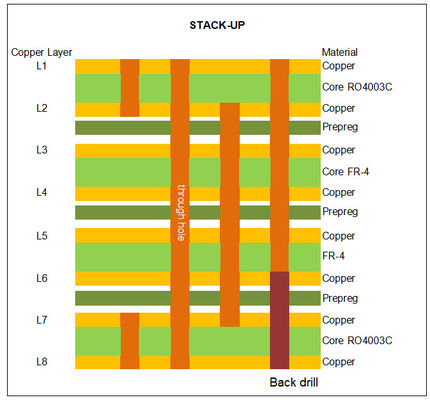

Especificações básicas
Tipo de placa: 8 camadas
Composição do material: RO4003C + FR-4 Tg170°C
Máscara de solda: Verde em ambos os lados
Impressão em serigrafia: Branco na parte superior
Revestimento de superfície: ENIG (Ouro de imersão em níquel sem eletricidade)
Espessura total da placa: 1,5 mm ± 10%
Tamanho da placa: 87,5 mm x 40,6 mm (1 PCS)
Tamanho mínimo do buraco: 0,2 mm
Espessura da máscara de solda: 10 μm
Espessura dieléctrica mínima: 100 μm
Largura mínima da linha de rastreamento: 115 μm
Espaçamento mínimo: 135 μm
Vias cegas: Sim (L1-L2, L7-L8)
Vias enterradas: Sim (L2-L7)
Vias perfuradas nas costas: Sim (L1-L6)
Controle da impedância
O PCB é concebido com características de impedância controlada, incluindo:
Pares diferenciais de 50 Ohm: camada superior, 4 mil traços/intervalo com camada de referência 2
Pares diferenciais de 100 Ohm: camada superior, 5 mil trace/gap com camada de referência 2
50 Ohm Single End: camada superior, 6 mil traços com camada de referência 2
Todas as vias de 0,3 mm são preenchidas e cobertas de acordo com o IPC 4761 Tipo VII, garantindo uma conectividade robusta.
Arte e padrões de qualidade
A arte para este PCB foi fornecida no formato Gerber RS-274-X, facilitando a integração perfeita nos processos de fabricação existentes.A conformidade com as normas IPC-Classe 2 foi assegurada durante a produção, garantindo um desempenho e uma qualidade fiáveis.
Aplicações típicas
A versatilidade deste PCB torna-o adequado para uma ampla gama de aplicações, incluindo:
Antenas e amplificadores de potência de estações de base celulares
Etiquetas de identificação de RF
Radar e sensores automotivos
LNB para satélites de radiodifusão directa
Computação, Comunicação e Eletrônica Automotiva
Conclusão
O recém-vendido PCB de 8 camadas RO4003C + FR-4 destaca-se como uma solução premium para aplicações de alta frequência, combinando materiais avançados e engenharia meticulosa.Projetado para atender às exigências da electrónica modernaPara mais informações ou para fazer um pedido, entre em contato conosco hoje!
