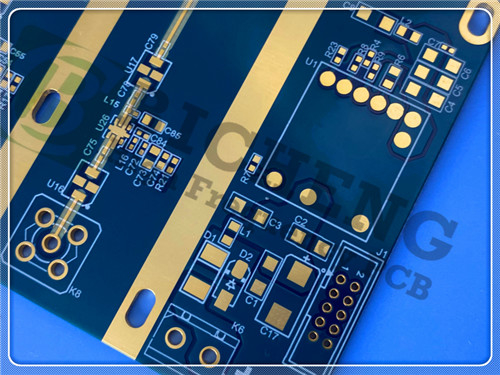

Apresento o nosso recém-vendido PCB de 6 camadas, construído com materiais avançados RO4003C e S1000-2M.tornando-a uma escolha ideal para indústrias como as telecomunicações, aeroespacial e defesa.
Introdução ao material RO4003C
Os materiais Rogers RO4003C são hidrocarbonetos/cerâmica revestida de vidro reforçada, projetados para fornecer desempenho superior de alta frequência com baixo custo de fabricação de circuitos.Este material de baixa perda pode ser fabricado utilizando processos padrão de epóxi/vidro (FR-4), permitindo preços competitivos.
As principais propriedades do RO4003C incluem:
- Constante dielétrica: 3,38 ± 0,05 a 10 GHz
- Fator de dissipação: 0,0027 a 10 GHz
- Conductividade térmica: 0,71 W/m/°K
- Coeficiente térmico da constante dielétrica: +40 ppm/°C, operando entre -50°C e 150°C
- CTE correspondente ao cobre: eixo X a 11 ppm/°C, eixo Y a 14 ppm/°C
- Baixo coeficiente de expansão térmica do eixo Z: 46 ppm/°C
- Tg: > 280 °C
- Baixa absorção de humidade: 0,06%
| Imóveis |
RO4003C |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.3 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N/A |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Características do material S1000-2M
O material S1000-2M aumenta o desempenho do PCB com as seguintes características:
- CTE do eixo Z inferior: melhora a fiabilidade do buraco.
- Excelente capacidade de processamento mecânico: garante a compatibilidade com vários processos de fabrico.
- Resistência térmica: Alta resistência ao calor, com Tg de 180 °C.
- Compatibilidade sem chumbo: adequado para aplicações ecológicas.
- Excelente desempenho anti-CAF: protege contra problemas de filamentos anódicos condutores.
- Baixa absorção de água: melhora a durabilidade em condições úmidas.
Empilhamento de PCB
O empilhamento de PCB é concebido para um desempenho óptimo:
- Camada de cobre 1: 35 μm
- RO4003C Núcleo: 0,305 mm (12 mil)
- Camada de cobre 2: 35 μm
- Prepreg (1080 RC63%): 0, 0644 mm (2,5 mil)
- Camada de cobre 3: 35 μm
- S1000-2M Núcleo: 0,203 mm (3 mil)
- Camada de cobre 4: 35 μm
- Prepreg (1080 RC63%): 0, 0644 mm (2,5 mil)
- Camada de cobre 5: 35 μm
- RO4003C Núcleo: 0,305 mm (12 mil)
- Camada de cobre 6: 35 μm
Detalhes da construção
- Dimensões do quadro: 62,5 mm x 57,8 mm (± 0,15 mm)
- Traço/Espaço mínimo: 4/7 milis.
- Tamanho mínimo do buraco: 0,3 mm
- Espessura do painel acabado: 1,1 mm
- Peso de cobre acabado: 1 oz (1,4 ml) para as camadas internas e externas
- Espessura de revestimento: 20 μm
- Finalização de superfície: prata de imersão
- Top Silkscreen: Branco
- Tela de seda inferior: nenhuma
- Máscara de Soldador Matt Blue
- Máscara de solda inferior:
- Controle de impedância: 90 Ohm em 4 mil / 7 mil traços/vazes na camada superior
- Via Especificações: vias preenchidas e cobertas de 0,3 mm
- Ensaios: 100% de ensaios eléctricos realizados antes da expedição
Arte e Padrões
A obra de arte é fornecida no formato Gerber RS-274-X, garantindo a compatibilidade com processos de fabricação padrão.garantindo uma fiabilidade moderada adequada a várias aplicações.
Disponibilidade
Este PCB está disponível em todo o mundo, tornando-se uma solução acessível para engenheiros e designers em várias indústrias.
Aplicações típicas
Este PCB versátil é adequado para uma série de aplicações de alta frequência, incluindo:
- Antenas de banda larga de aviação comercial
- Circuitos de microstripe e de stripline
- Aplicações de ondas milimétricas
- Sistemas de radar
- Sistemas de orientação
- Antenas de rádio digital ponto a ponto
Conclusão
O recém-vendido PCB de 6 camadas RO4003C + S1000-2M foi projetado para oferecer um desempenho excepcional para aplicações de alta frequência, combinando materiais avançados e engenharia precisa.Para mais informações ou para encomendarOs seus projectos merecem o melhor e estamos aqui para lhe oferecer apoio e soluções incomparáveis.
