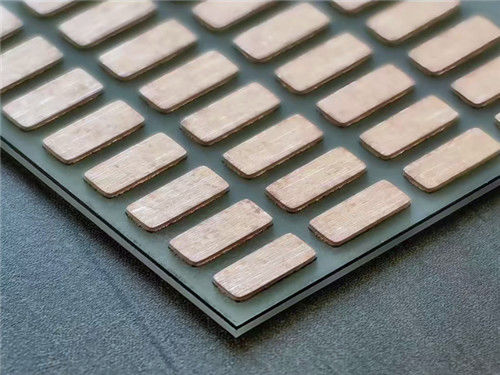

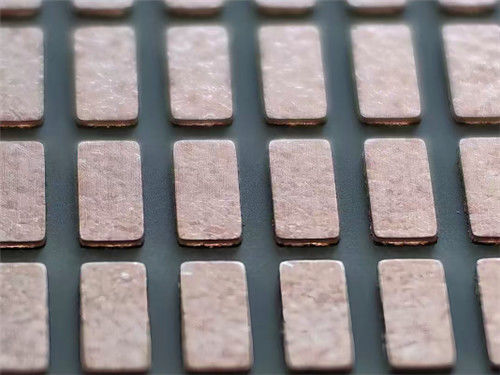

6 camadas de substrato AlN PCB cerâmico de 1,5 mm de espessura para transmissão de sinal sem problemas com protótipos de ouro de imersão disponíveis.

6 camadas de substrato AlN PCB cerâmico de 1,5 mm de espessura para transmissão de sinal sem problemas com protótipos de ouro de imersão disponíveis.

MOQ: 1pcs
preço: USD9.99-99.99/PCS
Embalagem padrão: Sacos de vácuo+Cartões
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS per month
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Materiais:
material cerâmico de alta qualidade AL2O3 (96%)
Número de camadas:
6-Layer
Tamanho do PCB:
51 mm x 52 mm = 1 PCS, +/- 0,15 mm
Espessura do PCB:
1.5 mm +/-10%
Peso de cobre:
1 oz (1,4 ml) camadas exteriores
Revestimento de superfície:
Ouro de imersão em níquel sem eléctro (ENIG)
Destacar:

PCB cerâmico de 6 camadas

,

1espessura de.5 mm PCB cerâmico

,

Ouro de imersão PCB cerâmico

Descrição do produto

Breve Introdução

Este tipo de placa de circuito cerâmico adota um design de placa de 6 camadas complicado e seleciona nitruro de alumínio (AlN) como substrato.O nitruro de alumínio possui excelente condutividade térmica e propriedades de isolamento elétricoA espessura do painel acabado é de 1,5 mm, e as camadas interna e externa são de cobre acabado de 1 oz.e o acabamento da superfície adota um ouro de imersão de 2 micro polegadas (2 u ")São fabricados de acordo com o padrão IPC-Classe 2.



Especificações básicas

Dimensões do painel: 51 mm x 52 mm = 1 PCS, +/- 0,15 mm

Traço/Espaço mínimo: 5/5 milis

Tamanho mínimo do buraco: 0,4 mm

Não há vias cegas.

Espessura do quadro acabado: 1,5 mm +/-10%

Peso de Cu acabado: 1 oz (1,4 mils) camadas externas

Espessura do revestimento: 20 μm

Revestimento de superfície: ouro de imersão em níquel sem eléctro (ENIG)

Tela de seda superior: Não

Tela de seda inferior: Não

Máscara de solda superior: Não

Máscara de solda inferior: Não

100% Teste eléctrico utilizado antes da expedição



Tamanho do PCB 51 x 52 mm = 1 PCS
Tipo de placa
Número de camadas PCB cerâmico de dois lados
Componentes montados na superfície - Sim, sim.
Através de componentes furados - Sim, sim.
Capacidade de produção cobre ------- 35um ((1 oz)
AlN Cerâmica -0,39 mm
cobre ------- 35um ((1 oz)
Preparação.
cobre ------- 35um ((1 oz)
AlN Cerâmica -0,39 mm
cobre ------- 35um ((1 oz)
Preparação.
cobre ------- 35um ((1 oz)
AlN Cerâmica -0,39 mm
cobre ------- 35um ((1 oz)
TECNOLOGIA
Traços mínimos e espaço: 5 mil / 5 mil
Orifícios mínimos/máximos: 0.4 mm / 1,0 mm
Número de buracos diferentes: 8
Número de furos: 31
Número de cavilhas moídas: 0
Número de recortes internos: 1
Controle da impedância - Não.
MATERIAL do quadro
Epoxi de vidro: AIN Cerâmica
Folha final externa: 10,0 oz
Folha final interna: 10,0 oz
Altura final do PCB: 1.5 mm ± 0,15 mm
Revestimento e revestimento
Revestimento de superfície Ouro de imersão em níquel sem eléctro (ENIG)
Máscara de solda Aplicar para: Não
Cor da máscara de solda: Não
Tipo de máscara de solda: N/A
CONTOUR/CUTTING Roteamento
Marcação
Lado da lenda do componente Não
Cor da legenda do componente Não
Nome ou logotipo do fabricante: N/A
VIA Revestido através de um buraco (PTH)
Classificação de inflamabilidade 94 V-0
Tolerância de dimensões
Dimensão do contorno: 0.0059" (0,15mm)
Revestimento de placas: 0.0030" (0.076mm)
Tolerância de perfuração: 0.002" (0,05 mm)
Teste 100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO Em todo o mundo.



Introdução de substratos cerâmicos AlN

Aluminum Nitride Ceramic Copper Clad Laminate (AlN copper clad laminate for short) is a special electronic material with aluminum nitride (AlN) ceramic as the substrate and a high-purity copper layer on the surfaceCombina a condutividade térmica ultra-alta da cerâmica de nitruro de alumínio, excelente isolamento elétrico e a condutividade elétrica superior do cobre metálico,tornando-se um dos principais materiais nos campos dos dispositivos eletrônicos de alta potência, comunicação de alta frequência, veículos de novas energias, etc., e é conhecido como a "solução definitiva para o problema da dissipação de calor na indústria eletrônica".



Características e benefícios

1. Performance de condutividade térmica ultra-alta

A condutividade térmica do nitruro de alumínio é tão elevada quanto 170-200 W/ (((m·K), que é 8-10 vezes superior à da cerâmica tradicional de óxido de alumínio (Al2O3).Ele pode conduzir rapidamente o calor gerado por componentes eletrônicos para o sistema de dissipação de calor, reduzindo significativamente a temperatura da junção do chip e melhorando a fiabilidade e a vida útil do equipamento.



2Baixo coeficiente de expansão térmica, material semicondutor compatível

O coeficiente de expansão térmica do nitruro de alumínio (4,5 × 10−6/°C) é próximo do dos materiais semicondutores, como o silício (Si) e o carburo de silício (SiC),que pode reduzir consideravelmente o risco de fissuração por tensão durante o ciclo térmico e é adequado para cenários de alta temperatura e alta potência.



3Excelente isolamento elétrico e desempenho de alta frequência

O nitreto de alumínio tem uma constante dielétrica baixa (8,8-9,5) e uma baixa perda dielétrica (< 0,001), o que pode reduzir eficazmente o atraso do sinal e a perda de energia durante a transmissão de sinal de alta frequência,tornando-o uma escolha ideal para dispositivos de alta frequência, como estações base 5G e radares de ondas milimétricas.



4. Alta resistência mecânica e resistência à corrosão

A cerâmica de nitruro de alumínio tem alta dureza e forte estabilidade química.A AMB) assegura uma ligação apertada entre a camada de cobre e o substratoÉ resistente a altas temperaturas e à corrosão e pode ser utilizado durante muito tempo em ambientes adversos.



Fichas de dados

Posições Unidade Al2O3 Sim3N4
Densidade g/cm3 ≥ 3.3 ≥ 3.22
Resistência à corrosão (Ra) μm ≤ 0.6 ≤ 0.7
Resistência à dobra MPa ≥ 450 ≥ 700
Coeficiente de expansão térmica 10^-6/K 4.6~5.2 (40-400)°C) 2.5~3.1 (40-400)°C)
Conductividade térmica W/(m*K) ≥ 170 (25°C) 80 (25°C)
Constante dielétrica 1MHz 9 9
Perda dieléctrica 1MHz 2*10^-4 2*10^-4
Resistividade de volume Ω*cm > 10^14(25°C) > 10^14(25°C)
Resistência dielétrica kV/mm > 20 > 15



Espessura do material

  Espessura de cobre
0.15mm 0.25mm 0.30mm 0.50mm 0.8mm
Espessura da cerâmica 0.25mm Sim3N4 Sim3N4 Sim3N4 Sim3N4 -
0.32mm Sim3N4 Sim3N4 Sim3N4 Sim3N4 Sim3N4
0.38mm AlN AlN AlN - -
0.50mm AlN AlN AlN - -
0.63mm AlN AlN AlN - -
1.00 mm AlN AlN AlN - -



Aplicações típicas

Inversores para veículos elétricos:

O uso de um substrato de nitruro de alumínio de 1 mm como transportador de dissipação de calor para o IGBT reduz a temperatura de funcionamento do módulo em 20-30 °C, melhorando a eficiência energética e a vida útil.



Modulos de amplificador de potência GaN em estações de base 5G:

O substrato de nitruro de alumínio resolve o problema da geração de calor de alta frequência e garante a estabilidade do sinal.



Máquinas industriais de corte a laser:

É utilizado para dissipação de calor do circuito de laser CO2, evitando a deriva do feixe causada por altas temperaturas.



Tendências Futuras

Com a popularização dos semicondutores de terceira geração (SiC, GaN), a demanda por dissipação de calor em dispositivos de alta densidade de potência aumentou.As placas de circuitos cerâmicos de nitruro de alumínio continuarão a expandir-se nos seguintes domínios::



• Nova energia: inversores fotovoltaicos, sistemas de armazenamento de energia.

• Inteligência Artificial: placas de transporte de dissipação de calor para chips de IA.

• Comunicação 6G: Materiais de substrato para circuitos de banda de frequência de teraherços.
