High Speed DiClad 880 Laminado revestido de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

Diclad 880

Espessura do laminado:

0,508 mm 0,762 mm 1,524 mm

Tamanho do laminado:

12"X18"(305X457mm); 18"X12"(457X305mm); 18"X24"(457X610mm); 24"X1

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm)

Destacar:

High Speed DiClad 880 laminado

Laminado revestido de cobre com garantia

DiClad 880 laminado de alta frequência

Descrição do produto

Os laminados DiClad 880 são substratos compósitos de fibra de vidro/PTFE tecidos, projetados para placas de circuito impresso. Ao controlar com precisão a proporção de fibra de vidro para PTFE, esses laminados oferecem um espectro de opções—desde a constante dielétrica e o fator de dissipação mais baixos disponíveis até versões mais reforçadas com estabilidade dimensional aprimorada.

O reforço de fibra de vidro tecida nos materiais DiClad oferece estabilidade dimensional superior em comparação com os laminados de PTFE de fibra de vidro não tecidos com constantes dielétricas semelhantes. O processo controlado da Rogers para revestir e alinhar as camadas de tecido de fibra de vidro permite uma seleção mais ampla de constantes dielétricas e garante uma uniformidade excepcional da constante dielétrica.

Os laminados DiClad 880 são ideais para aplicações que exigem desempenho elétrico preciso, como filtros, acopladores e amplificadores de baixo ruído, onde a uniformidade dielétrica é essencial. Eles também são adequados para divisores e combinadores de potência, onde a baixa perda de sinal é fundamental.

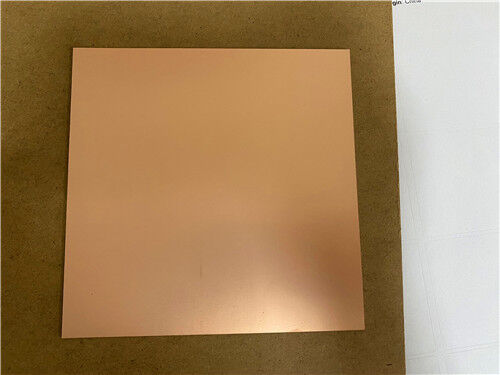

High Speed DiClad 880 Laminado revestido de cobre 0

Recursos e Benefícios:
- Tangente de perda extremamente baixa
- Excelente estabilidade dimensional
- Alta uniformidade do desempenho do produto
- Propriedades elétricas estáveis em toda a frequência
- Desempenho mecânico consistente
- Excelente resistência química

Aplicações Típicas:
- Redes de alimentação de radar militar
- Redes comerciais de matrizes em fase
- Antenas de estação base de baixa perda
- Sistemas de orientação de mísseis
- Antenas de rádio digital
- Filtros, acopladores e amplificadores de baixo ruído (LNAs)

Propriedades	DiClad 880	Unidades	Condições de Teste	Método de Teste
Propriedades Elétricas	-	-	-	-
Constante Dielétrica (10 GHz)	2.17, 2.20	-	23˚C @ 50% UR 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Constante Dielétrica (1 MHz)	2.17, 2.20	-	23˚C @ 50% UR 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Fator de Dissipação (10 GHz)	0.0009	-	23˚C @ 50% UR 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Fator de Dissipação (1 MHz)	0.0008	-	23˚C @ 50% UR 1 MHz	IPC TM-650 [2.5.5.3](2.5.5.3)
Coeficiente Térmico da Constante Dielétrica	-160	ppm/˚C	-10 a 140˚C 10 GHz	IPC TM-650 [2.5.5.5](2.5.5.5)
Resistividade Volumétrica	1.4 x 10⁹	MΩ-cm	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Resistividade Superficial	2.9 x 10⁶	MΩ	C96/35/90	IPC TM-650 [2.5.17.1](2.5.17.1)
Rigidez Dielétrica	>45	kV	D48/50	ASTM D-149
Resistência ao Arco	>180	-	-	ASTM D-495
Propriedades Térmicas	-	-	-	-
Coeficiente de Expansão Térmica - x	25	ppm/˚C	-50˚C a 150˚C	IPC TM-650 2.4.41
Coeficiente de Expansão Térmica - y	34	ppm/˚C	-50˚C a 150˚C	IPC TM-650 2.4.41
Coeficiente de Expansão Térmica - z	252	ppm/˚C	-50˚C a 150˚C	IPC TM-650 2.4.24
Condutividade Térmica	0.25	W/(m.K)	-	ASTM E1461
Propriedades Mecânicas	-	-	-	-
Resistência à Tração do Cobre	14	Lbs/in	10s @288˚C 35 μm folha	IPC TM-650 2.4.8
Módulo de Young	267, 202	kpsi	23˚C @ 50% UR	ASTM D-638
Resistência à Tração (MD, CMD)	8.1, 7.5	kpsi	23˚C @ 50% UR	ASTM D-882
Módulo de Compressão	237	kpsi	23˚C @ 50% UR	ASTM D-695
Módulo de Flexão	357	kpsi	23˚C @ 50% UR	ASTM D-3039
Propriedades Físicas	-	-	-	-
Inflamabilidade	V-0	-	C48/23/50 & C168/70	UL 94
Absorção de Umidade	0.02	%	E1/105+D24/23	IPC TM-650 [2.6.2.2](2.6.2.2)
Densidade	2.23	g/cm³	C24/23/50 Método A	ASTM D792
Liberação de Gases NASA	-	-	-	-
Perda Total de Massa	0.01	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Voláteis Coletados	0.01	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A
Vapor de Água Recuperado	0.0	%	125°C, ≤ 10⁻⁶ torr	NASA SP-R-0022A

High Speed DiClad 880 Laminado revestido de cobre 1
