F4BME217 Laminado revestido de cobre espessura 0,1mm-12mm

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo+caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BM217

Espessura do laminado:

0.1mm-12mm

Tamanho do laminado:

460X610mm 500X600mm 850X120mm 914X1220mm 1000X1200mm

Peso de cobre:

0,5 onças (0,018 mm) 1 onça (0,035 mm)

Destacar:

Laminado revestido de cobre de 0

1 mm

Laminado revestido de cobre BME217

Descrição do produto

O F4BME217 da Wangling é um laminado composto de PTFE de alto desempenho projetado para aplicações exigentes de RF e micro-ondas. Formulado com precisão a partir de tecido de fibra de vidro, resina PTFE e filme, ele oferece propriedades elétricas superiores e consistentes.

Este material de última geração supera significativamente seu antecessor, F4B220, oferecendo menor perda dielétrica, maior resistência de isolamento e maior estabilidade. Ele serve como um substituto doméstico confiável e de alto desempenho para laminados importados comparáveis.

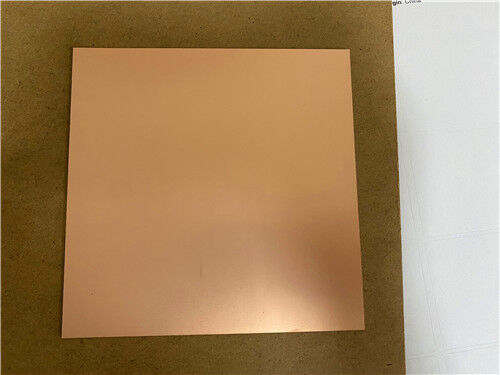

F4BME217 Laminado revestido de cobre espessura 0,1mm-12mm 0

Principais Variantes de Material:
A formulação dielétrica principal está disponível em duas configurações de folha de cobre para atender às necessidades específicas da aplicação:

F4BM217: Revestido com folha de cobre eletrodepositada (ED) padrão. Esta é uma solução econômica para aplicações de alta frequência padrão onde a Intermodulação Passiva (PIM) baixa não é crítica.

F4BME217: Revestido com cobre de Folha Tratada Reversa (RTF). Esta configuração oferece desempenho PIM baixo superior, permite uma gravação mais precisa para circuitos de linha fina e reduz a perda do condutor, tornando-o ideal para projetos de alta precisão.

Desempenho Sob Medida através da Ciência dos Materiais:
As propriedades elétricas e mecânicas do F4BME217 são precisamente ajustadas ajustando a proporção de PTFE para tecido de fibra de vidro dentro do composto. Isso permite constantes dielétricas controladas, mantendo características de baixa perda e maior estabilidade dimensional.

Uma constante dielétrica mais alta é alcançada aumentando o conteúdo de fibra de vidro, o que melhora a estabilidade dimensional, diminui o coeficiente de expansão térmica e reduz a deriva de temperatura.

Este ajuste envolve uma troca equilibrada, pois uma proporção maior de fibra de vidro pode resultar em um aumento marginal na perda dielétrica.

Essa flexibilidade de design permite que os engenheiros selecionem a classe de material ideal para um equilíbrio perfeito entre desempenho elétrico, robustez mecânica e requisitos de processamento.

Casos de Aplicação Típicos

-Micro-ondas, RF e Radar

-Desfasadores, Componentes Passivos

-Divisores de Potência, Acopladores, Combinadores

-Redes de Alimentação, Antenas de Arranjo em Fase

-Comunicação por Satélite, Antenas de Estação Base

Parâmetros Técnicos do Produto				Modelo do Produto e Ficha de Dados
Características do Produto		Condições de Teste	Unidade	F4BME217
Constante Dielétrica (Típica)		10GHz	/	2.17
Tolerância da Constante Dielétrica		/	/	±0.04
Tangente de Perda (Típica)		10GHz	/	0.001
Tangente de Perda (Típica)		20GHz	/	0.0014
Coeficiente de Temperatura da Constante Dielétrica		-55ºC～150ºC	PPM/℃	-150
Resistência à Descasca		1 OZ F4BM	N/mm	>1.8
Resistência à Descasca		1 OZ F4BME	N/mm	>1.6
Resistividade Volumétrica		Condição Padrão	MΩ.cm	≥6×10^6
Resistividade Superficial		Condição Padrão	MΩ	≥1×10^6
Resistência Elétrica (direção Z)		5KW,500V/s	KV/mm	>23
Tensão de Ruptura (direção XY)		5KW,500V/s	KV	>30
Coeficiente de Expansão Térmica	Direção XY	-55 º~288ºC	ppm/ºC	25, 34
Coeficiente de Expansão Térmica	Direção Z	-55 º~288ºC	ppm/ºC	240
Tensão Térmica		260℃, 10s,3 vezes		Sem delaminação
Absorção de Água		20±2℃, 24 horas	%	≤0.08
Densidade		Temperatura Ambiente	g/cm3	2.17
Temperatura de Operação de Longo Prazo		Câmara de Alta-Baixa Temperatura	℃	-55～+260
Condutividade Térmica		Direção Z	W/(M.K)	0.24
PIM		Aplicável apenas ao F4BME	dBc	≤-159
Inflamabilidade		/	UL-94	V-0
Composição do Material		PTFE, Tecido de Fibra de Vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversa (RTF).

F4BME217 Laminado revestido de cobre espessura 0,1mm-12mm 1
