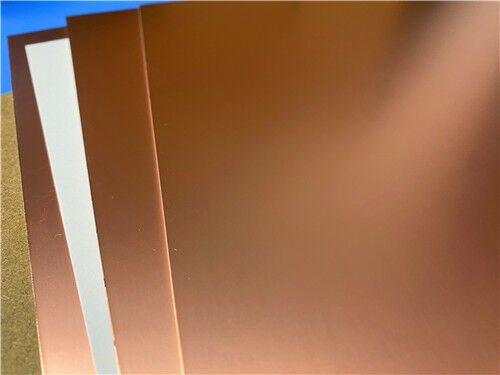

F4BME220 Material-prima PCB Folha laminada revestida de cobre

O F4BME220 é fabricado através de processos precisos usando tecido de fibra de vidro, resina de politetrafluoroetileno (PTFE) e filme de PTFE. Ele exibe propriedades elétricas superiores em comparação com o padrão F4B, incluindo uma faixa de constante dielétrica mais ampla, menor perda dielétrica, maior resistência de isolamento e maior estabilidade, tornando-o uma alternativa viável a produtos internacionais comparáveis.

As camadas dielétricas do F4BM220 e do F4BME220 são idênticas, mas empregam folhas de cobre diferentes: o F4BM220 usa folhas de cobre ED e é destinado a aplicações onde o PIM não é especificado; O F4BME220 utiliza folha de cobre RTF com tratamento reverso, proporcionando excelente desempenho PIM, controle de circuito mais preciso e perda reduzida do condutor.

Tanto o F4BM220 quanto o F4BME220 permitem o ajuste preciso da constante dielétrica, modificando a proporção entre PTFE e tecido de fibra de vidro. Esta otimização alcança baixa perda de sinal enquanto melhora a estabilidade dimensional. Uma constante dielétrica mais alta corresponde a um maior teor de fibra de vidro, resultando em melhor estabilidade dimensional, menor coeficiente de expansão térmica, melhores características de desvio de temperatura e aumento moderado na perda dielétrica.

Características do produto:

• Opções de constante dielétrica (Dk) de 2,17 a 3,0, com personalização disponível
• Características de baixa perda
• F4BME com folha de cobre RTF oferece excelente desempenho PIM
• Variedade de dimensões para reduzir desperdício e custo de material
• Resistente à radiação com baixa emissão de gases
• Disponível comercialmente em volume a um preço competitivo

Aplicações típicas:

• Sistemas de microondas, RF e radar
• Deslocadores de fase e componentes passivos
• Divisores, acopladores e combinadores de energia
• Redes de alimentação e antenas phased array
• Comunicações por satélite e antenas de estação base
