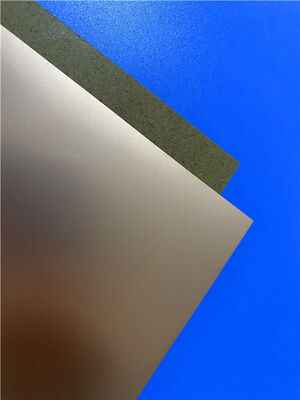

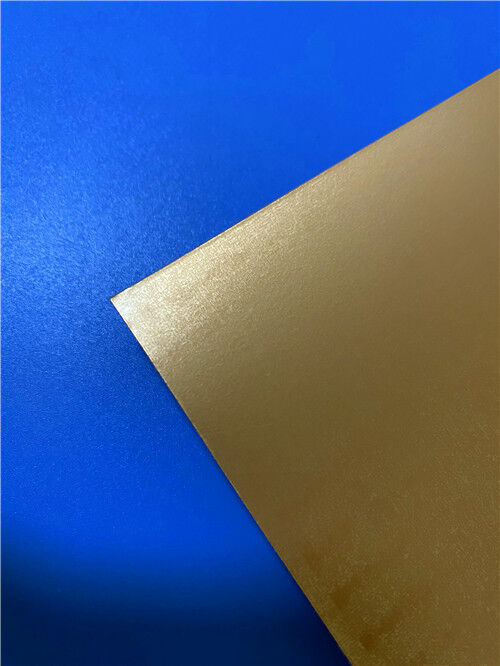

Chapa laminada revestida de cobre para substrato de PCB CuClad 250

Os laminados CuClad 250 são materiais compostos de PTFE tecidos reforçados com fibra de vidro projetados para serem utilizados como substratos de placas de circuito impresso (PCB) de alto desempenho.Através da calibração precisa da relação fibra de vidro/PTFE, CuClad 250 oferece um portfólio de produtos versátil, que abrange os tipos com constante dieléctrica ultra-baixa (Er) e tangente de perda,para variantes altamente reforçadas otimizadas para maior estabilidade dimensional.

The woven fiberglass reinforcement integral to all CuClad series materials delivers superior dimensional stability compared to nonwoven fiberglass-reinforced PTFE laminates of equivalent dielectric constantO rigoroso controlo do processo e a consistência dos tecidos de fibra de vidro revestidos com PTFE permitem um espectro mais alargado de valores Er disponíveis.ao mesmo tempo que produzem laminados com melhor uniformidade constante dielétrica em comparação com alternativas de fibra de vidro não tecidaEstes principais atributos de desempenho posicionam os laminados CuClad como uma solução de alto valor para filtros de RF, acopladores e amplificadores de baixo ruído (LNAs).

Uma característica definidora dos laminados CuClad é a sua arquitetura cruzada: camadas alternadas de camadas de fibra de vidro revestidas com PTFE estão orientadas em 90° uma para a outra.Este projeto exclusivo proporciona uma verdadeira isotropia elétrica e mecânica no plano XY, uma característica de desempenho única exclusiva dos laminados CuClad, inigualável por qualquer outro laminado de PTFE reforçado com fibra de vidro, tecido ou não, no mercado.Este nível excepcional de isotropia foi validado pelos designers como crítico para exigentes aplicações de antenas de matriz em fase.

Com uma constante dielétrica (Er) de 2,40 ̊2.60, CuClad 250 utiliza uma maior relação fibra de vidro para PTFE para alcançar um desempenho mecânico que se aproxima do dos substratos convencionais de PCB.Outros benefícios principais incluem maior estabilidade dimensional e redução da expansão térmica em todos os eixosPara aplicações de desempenho de alta criticidade, os produtos CuClad podem ser especificados com o grau de ensaio LX. Esta designação garante o ensaio individual de cada folha,com um relatório de ensaio formal incluído na encomendaOs produtos de grau LX têm um preço premium, uma vez que uma seção de cada folha é utilizada para testes destrutivos para validar o desempenho.

Características e benefícios

• Arquitetura de fibra de vidro tecida cruzada com camadas alternadas orientadas a 90°
• Alta relação PTFE/vidro
• Uniformidade constante dielétrica superior em comparação com laminados reforçados com fibra de vidro não tecidos comparáveis
• A verdadeira isotropia elétrica e mecânica no plano XY
• Perda de sinal ultra-baixa
• Ideal para projetos de circuitos sensíveis à constante dielétrica (Er)

Aplicações típicas

• Sistemas eletrónicos militares (radares, contramedidas eletrónicas [ECM], medidas de apoio eletrónico [ESM])
• Componentes de microondas (amplificadores de baixo ruído, filtros, acopladores, etc.)
