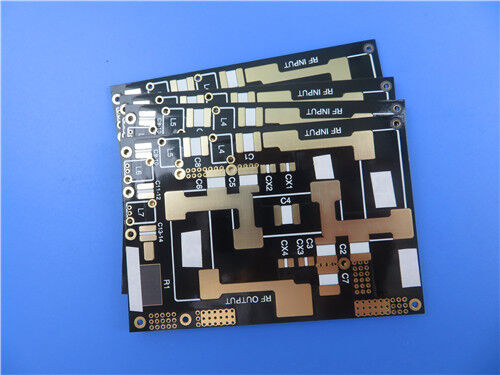

Substrato RF PCB F4BTM300 de dupla face, acabamento ENIG de 10 mil

Esta PCB utiliza F4BTM300 como material base, apresenta um acabamento superficial de Níquel Químico Ouro por Imersão (ENIG) e está em estrita conformidade com os padrões de qualidade IPC-Class-2. Adota uma estrutura rígida de 2 camadas, projetada para atender às exigências de alto desempenho de sistemas eletrônicos aeroespaciais, militares e sensíveis à fase.

PCBEspecificaçãos

Empilhamento-Configuração

Introdução do Material F4BTM300

As laminados da série F4BTM são produzidos através de um processo de fabricação de precisão, misturando tecido de fibra de vidro, cargas nano-cerâmicas e resina de politetrafluoroetileno (PTFE) em uma mistura cientificamente formulada. Construído sobre a camada dielétrica F4BM, o F4BTM300 incorpora nano-cerâmicas de alta-Dk e baixa perda, produzindo constante dielétrica aprimorada, resistência superior ao calor, coeficiente de expansão térmica reduzido, resistência de isolamento elevada e condutividade térmica aprimorada—tudo isso mantendo o desempenho de baixa perda.

Os laminados F4BTM300 são especificamente combinados com folha de cobre RTF tratada reversamente, oferecendo excelente desempenho PIM, precisão precisa da linha e perda de condutor minimizada. Essas características o tornam ideal para aplicações exigentes que requerem desempenho estável em faixas de temperatura extremas e ambientes operacionais adversos.

Características do Material F4BTM300

Benefícios do Material F4BTM300

-Desempenho Elétrico Superior: Combinado com folha de cobre RTF tratada reversamente para oferecer excelente desempenho PIM, controle preciso da linha e perda de condutor minimizada.

-Adaptabilidade Ambiental Aprimorada: Combina baixa absorção de umidade, alta resistência ao calor e desempenho estável de -55°C a 288°C, adequado para ambientes agressivos.

-Características Dielétricas e Térmicas Balanceadas: Integra alta Dk, baixa perda e condutividade térmica aprimorada para suportar operações de alta potência e alta frequência.

-Isolamento Robusto: Oferece maior resistência de isolamento, garantindo isolamento confiável em montagens eletrônicas de precisão.

Aplicações Típicas

Equipamentos Aeroespaciais e de Cabine

Sistemas de Micro-ondas/RF

Equipamentos de Radar e Radar Militar

Redes de Alimentação

Antenas Sensíveis à Fase e Matrizadas

Sistemas de Comunicação por Satélite

Qualidade e Disponibilidade

Esta PCB atende aos padrões de qualidade IPC-Class-2, garantindo desempenho confiável para sistemas eletrônicos comerciais, militares e aeroespaciais. A arte é fornecida no formato Gerber RS-274-X padrão da indústria, compatível com processos de fabricação globais. Está disponível em todo o mundo, apoiando projetos globais e entrega internacional oportuna.
