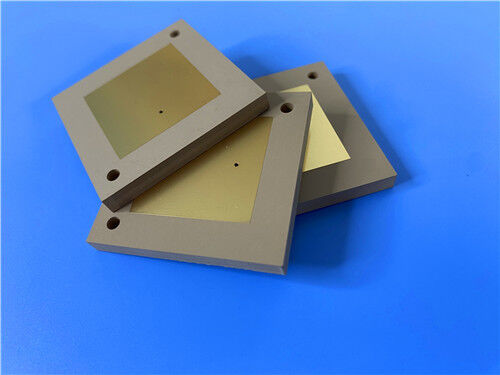

Este PCB utiliza o TP960 como material de base, apresenta um acabamento de superfície de ouro de imersão de níquel sem eletricidade (ENIG) e adere estritamente às especificações de qualidade IPC-Classe-2.Projeto como uma estrutura rígida de dois lados com um 0Núcleo de substrato TP960 de.5 mm (19.6 mil), concebido para satisfazer os critérios de desempenho de alta fiabilidade e alta frequência dos sistemas eletrónicos de precisão,como equipamentos globais de navegação por satélite e plataformas de mísseis.
Especificações de PCB
| Parâmetro de construção |
Especificações |
| Material de base |
TP960 (composto de resina de óxido de polifenileno cerâmico (PPO), não reforçado com fibra de vidro) |
| Número de camadas |
Estrutura rígida de dois lados (2 camadas) |
| Dimensões da placa |
108 mm × 96 mm por unidade, com uma tolerância dimensional de ±0,15 mm |
| Traço/Espaço mínimo |
5 ml / 6 ml |
| Tamanho mínimo do buraco |
0.3 mm |
| Blind Vias. |
Não incorporado |
| Espessura do quadro acabado |
0.6 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) em ambas as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão (ENIG) |
| Tela de seda |
Não se aplicam filtros de seda na camada superior ou inferior |
|
Máscara de solda
|
Nenhuma máscara de solda implementada na camada superior ou inferior |
| Controle de qualidade |
Ensaios elétricos 100% realizados antes da expedição |
Empilhadeira-Configuração
| Nome da camada |
Materiais |
Espessura |
| Capa superior de cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo de substrato |
TP960 |
0.5 mm (19,6 mil) |
| Capa inferior de cobre (Copper_layer_2) |
Cobre |
35 μm |
Introdução ao material da série TP
O material TP é um laminado termoplástico de alta frequência exclusivo da indústria, composto por enchimentos cerâmicos e resina de óxido de polifenileno (PPO) sem reforço de fibra de vidro.A sua constante dielétrica (Dk) pode ser ajustada com precisão ajustando a proporção de resina cerâmica/PPOA linha de produtos TP é categorizada por revestimento de cobre:TP significa material de superfície lisa sem cobre, TP-1 refere-se ao material revestido de cobre de uma só face e TP-2 indica o material revestido de cobre de duas faces.
A constante dielétrica dos materiais da série TP é estavelmente ajustável na faixa de 3 a 25, personalizada para atender aos requisitos específicos de design de circuito.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 e 20, com os números de peça correspondentes (por exemplo, TP300, TP440, TP600, TP615).que aumenta moderadamente com a frequência, mas permanece insignificante na faixa de 10 GHz, tornando-o adequado para aplicações de alta frequência.
TP960 Características do material
| Categoria |
Características |
Especificações |
|
Propriedades elétricas
|
Constante dielétrica (Dk) |
9.6 ± 0,19 a 10 GHz |
| Fator de dissipação |
0.0012 a 10 GHz |
| Desempenho térmico |
TCDK |
-40 ppm/°C (-55°C a 150°C) |
| CTE (eixos XYZ) |
40/40/55 ppm/°C (-55°C a 150°C) |
| Conductividade térmica |
0.65 W/mK |
| Propriedades físicas |
Absorção de umidade |
0.01% |
| Classificação de inflamabilidade |
UL 94-V0 |
Aplicações típicas
- Sistemas globais de navegação por satélite (GNSS)
- Equipamento de mísseis.
- Tecnologia Fuse.
- Antenas miniaturizadas.
Qualidade e disponibilidade
Este PCB cumpre os padrões de qualidade IPC-Classe 2, garantindo uma fiabilidade consistente para sistemas eletrónicos de precisão, militares e aeroespaciais.apoiar projectos globais e garantir a sua entrega atempada.
