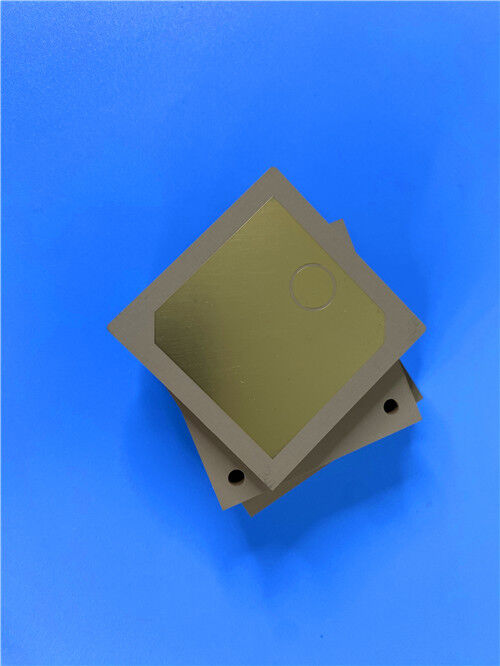

Este PCB utiliza o TP600 como material de base, adota um acabamento de superfície de ouro de imersão de níquel sem eletricidade (ENEPIG) e cumpre estritamente os critérios de qualidade IPC-Classe-2.Configurado como uma estrutura rígida de dois lados com um 0Núcleo de substrato TP600 de.5 mm (19.6 mil), concebido sob medida para satisfazer as exigências de alta fiabilidade e desempenho de alta frequência dos sistemas eletrónicos de precisão,incluindo dispositivos de navegação por satélite e de mísseis.
Especificações de PCB
| Parâmetro de construção |
Especificações |
| Material de base |
TP600 (composto de resina de óxido de polifenileno cerâmico (PPO), não reforçado com fibra de vidro) |
| Número de camadas |
Configuração rígida de duas faces (2 camadas) |
| Dimensões da placa |
42 mm × 45 mm por unidade, com uma tolerância dimensional de ±0,15 mm |
| Traço/Espaço mínimo |
Largura mínima de 7 mils e espaçamento de 6 mils |
| Tamanho mínimo do buraco |
0.4 mm |
| Blind Vias. |
Não utilizado |
| Espessura do quadro acabado |
0.6 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) em ambas as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão de paládio sem eléctro (ENEPIG) |
| Tela de seda |
- Não, não. |
| Máscara de solda |
- Não, não. |
| Controle de qualidade |
Ensaios elétricos 100% realizados antes da expedição; buracos de contra-submersão integrados |
Empilhadeira-Configuração
| Nome da camada |
Materiais |
Espessura |
| Capa superior de cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo de substrato |
TP600 |
0.5 mm (19,6 mil) |
| Capa inferior de cobre (Copper_layer_2) |
Cobre |
35 μm |
Introdução ao material da série TP
O material TP é um laminado termoplástico de alta frequência exclusivo da indústria, formulado com preenchimentos cerâmicos e resina de óxido de polifenileno (PPO) sem reforço de fibra de vidro.A sua constante dielétrica (Dk) pode ser ajustada com precisão modificando a relação entre a resina cerâmica e a resina PPOA linha de produtos TP é classificada por configuração de revestimento de cobre:TP significa material de superfície lisa sem cobre, TP-1 refere-se ao material revestido de cobre de uma só face e TP-2 indica o material revestido de cobre de duas faces.
A constante dielétrica dos materiais da série TP é estavelmente ajustável na faixa de 3 a 25, personalizada para atender aos requisitos de circuito específicos.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 e 20, com os números de peça correspondentes (por exemplo, TP300, TP440, TP600, TP615).que aumenta moderadamente com a frequência, mas permanece insignificante na largura de banda de 10 GHz, tornando-o ideal para aplicações de alta frequência.
TP600 Características do material
| Categoria |
Características |
Especificações |
| Propriedades elétricas |
Constante dielétrica (Dk) |
60,0 ± 0,12 a 10 GHz |
| Fator de dissipação |
00,0010 a 10 GHz |
| Desempenho térmico |
TCDK |
-50 ppm/°C (-55°C a 150°C) |
| CTE (eixos XYZ) |
50/50/60 ppm/°C (-55°C a 150°C) |
| Conductividade térmica |
0.55 W/mK |
| Propriedades físicas |
Absorção de umidade |
0.01% |
| Classificação de inflamabilidade |
UL 94-V0 |
TP600 Benefícios materiais
- Desempenho dielétrico sintonizável de precisão: o composto cerâmico-PPO não fibra de vidro permite um ajuste preciso de Dk, suportando os requisitos de impedância personalizados para circuitos de alta frequência.
- Baixa perda de alta frequência: um fator de dissipação ultra-baixo (0,0010 a 10 GHz) minimiza a atenuação do sinal, garantindo uma transmissão de sinal de alta fidelidade.
- Estabilidade ambiental superior: absorção de umidade ultra-baixa (0,01%) e TCDK estável permitem uma operação fiável em condições adversas e úmidas.
- Confiabilidade estrutural e térmica: CTE equilibrada e condutividade térmica adequada mitigam o estresse térmico, aumentando a integridade estrutural a longo prazo em faixas de temperatura extremas.
Aplicações típicas
- Sistemas globais de navegação por satélite (GNSS)
- Equipamento de mísseis.
- Tecnologia Fuse.
- Antenas miniaturizadas.
Qualidade e disponibilidade
Este PCB adere aos padrões de qualidade IPC-Classe 2, garantindo uma fiabilidade consistente para sistemas eletrônicos de precisão, militares e aeroespaciais.apoiar as demandas globais do projeto e garantir a entrega internacional atempada.
