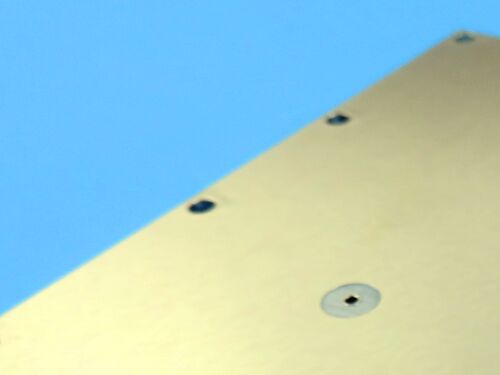

Este PCB rígido de duas camadas adere aos padrões internacionais da indústria para garantir um desempenho fiável.F4BTMS615como substrato de base, que é especificamente concebido para cumprir os requisitos rigorosos de aplicações aeroespaciais, de microondas e de RF, com propriedades elétricas, mecânicas e térmicas superiores.
Especificação do PCB
| Ponto |
Detalhes |
| Material de base |
F4BTMS615 |
| Número de camadas |
2 camadas |
| Dimensões da placa |
450,8 mm x 102,1 mm, 1 peça, com uma tolerância de +/- 0,15 mm |
| Traço/Espaço mínimo |
4/5 mils |
| Tamanho mínimo do buraco |
0.3 mm |
| Espessura do quadro acabado |
0.3 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) para as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Estaca de imersão |
| Tela de seda |
Não é aplicada tela de seda na camada superior ou inferior |
| Máscara de solda |
Nenhuma máscara de solda é aplicada na camada superior ou inferior |
| Controle de qualidade |
Antes da expedição é efectuado um ensaio eléctrico a 100% |
Empilhadeira de PCB-para cima
O PCB rígido de 2 camadas é projetado com uma estrutura de empilhamento otimizada, que é personalizada para melhorar a estabilidade mecânica, o desempenho elétrico e a condutividade térmica.As camadas de cima para baixo são as seguintes::
| Camada |
Especificações |
| Camada de cobre 1 |
35 μm |
| Núcleo F4BTMS615 |
0.254 mm (10 mil) |
| Camada de cobre 2 |
35 μm |
Arte e padrão de qualidade
Formulário de ilustração fornecido: Gerber RS-274-X, o padrão mundial da indústria para fabricação de PCB,Assegurar a compatibilidade com os equipamentos e os softwares comuns para a transmissão precisa dos dados de projeto e reduzir os desvios.
Padrão de qualidade: Classe IPC-2, referência amplamente aceite com requisitos rigorosos para o material, dimensão,desempenho elétrico e mecânico para atender a aplicações eletrónicas de alto desempenho com fiabilidade moderada.
Disponibilidade
Este PCB é oferecido para o transporte marítimo global, com apoio para a logística internacional para atender às diversas necessidades dos projetos no exterior e garantir a entrega rápida.
Introdução ao material de base do F4BTMS
A série F4BTMS é uma iteração atualizada da série F4BTM, com avanços tecnológicos na formulação de materiais e técnicas de fabricação.Ao adicionar uma quantidade substancial de cerâmica e reforçar com ultra-finaO material é de fibra de vidro ultrafina, o seu desempenho foi significativamente melhorado e oferece uma gama mais ampla de constantes dielétricas.É um material de alta fiabilidade adequado para utilização no setor aeroespacial e pode servir como substituto de produtos estrangeiros similares..
Através da integração de uma pequena quantidade de tecido de fibra de vidro ultra fina e ultra fina e uma grande quantidade de nano-cerâmica especial uniformemente dispersa misturada com resina de politetrafluoroetileno,O material reduz o impacto adverso da fibra de vidro na propagação de ondas eletromagnéticasIsto leva a perdas dielétricas mais baixas, estabilidade dimensional melhorada, anisotropia X/Y/Z reduzida, uma faixa de frequências utilizável expandida, maior resistência elétrica e maior condutividade térmica.Além disso,, possui um excelente baixo coeficiente de expansão térmica e características de temperatura dielétrica estáveis.que reduz a perda de condutores e garante uma excelente resistência à casca, e é compatível com substratos de cobre e alumínio.
Principais características do material F4BTMS615
| Características fundamentais |
Especificações e descrições |
| Constante dielétrica (Dk) |
6.15 a 10 GHz |
| Fator de dissipação |
00,0020 a 10 GHz; 0,0023 a 20 GHz |
| Coeficiente de expansão térmica (CTE) |
Eixo X: 10 ppm/°C; Eixo Y: 12 ppm/°C; Eixo Z: 40 ppm/°C (-55°C a 288°C) |
| Coeficiente térmico de Dk |
-96 ppm/°C (-55°C a 150°C) |
| Conductividade térmica |
0.67 W/mk |
| Absorção de umidade |
00,1% |
Aplicações típicas
- Equipamentos aeroespaciais, espaciais e de cabina
- Dispositivos de microondas e RF
- Radar, radar militar.
- Redes de alimentação
- Antenas sensíveis a fases, antenas de matriz de fases
- Comunicações por satélite e outras aplicações conexas
Conclusão
Este PCB rígido de 2 camadas demonstra desempenho de alta frequência, estabilidade estrutural e fabricabilidade,apoiado pelas propriedades superiores do material F4BTMS615 e por medidas rigorosas de controlo da qualidade antes da expedição.
Estas características tornam-na uma opção ideal e fiável para os fabricantes globais envolvidos em projetos de comunicações aeronáuticas, de microondas, de radar e de satélites,especialmente aqueles que exigem propriedades dielétricas estáveis, baixa perda e excelente estabilidade dimensional.
