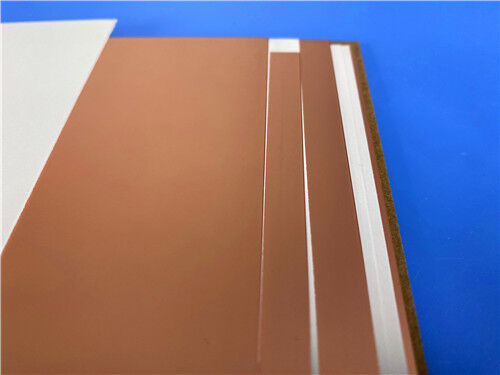

F4BM255 Material de PCB Laminados de Alta Frequência Folha revestida de cobre

O F4BM255 é fabricado utilizando tecido de fibra de vidro, resina de politetrafluoroetileno (PTFE) e filme de PTFE através de um processo cientificamente formulado e técnicas rigorosas de prensagem. Seu desempenho elétrico é aprimorado em comparação com o F4B, refletido principalmente em uma faixa mais ampla de constante dielétrica, menor perda dielétrica, maior resistência de isolamento e estabilidade aprimorada, tornando-o uma alternativa viável a produtos internacionais semelhantes.

F4BM e F4BME compartilham a mesma camada dielétrica, mas diferem na folha de cobre utilizada: F4BM é combinado com folha de cobre ED, adequado para aplicações sem requisitos de PIM.

F4BM e F4BME alcançam controle preciso da constante dielétrica ajustando a proporção entre PTFE e tecido de fibra de vidro, garantindo baixa perda e aprimorando a estabilidade dimensional do material. Uma constante dielétrica mais alta corresponde a uma proporção maior de fibra de vidro, resultando em melhor estabilidade dimensional, menor coeficiente de expansão térmica (CTE), desempenho aprimorado de derivação térmica e perda dielétrica relativamente aumentada.

Características do Produto

• DK selecionável de 2,17 a 3,0, com opções de DK personalizáveis disponíveis
• Baixa perda
• F4BME combinado com folha de cobre RTF para excelente desempenho PIM
• Diversas opções de tamanho para eficiência de custo
• Resistência à radiação, baixa desgaseificação
• Disponibilidade comercial, produção em alto volume, custo-benefício

Aplicações Típicas

• Sistemas de micro-ondas, RF, radar
• Desviadores de fase, componentes passivos
• Divisores de potência, acopladores, combinadores
• Redes de alimentação, antenas de arranjo em fase
• Comunicações via satélite, antenas de estação base
