F4BME255 Laminados de substrato de alta frequência de chapa revestida de cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BME255

Espessura do laminado:

0,8 - 12 mm

Tamanho do laminado:

460X610mm; 500X600mm; 850X1200mm; 914X1220mm; 1000X1200mm 300X250mm; 350X380mm; 500X500mm; 840X840mm

Peso de cobre:

0,5 onças (0,018 mm); 1 onça (0,035 mm);

Destacar:

F4BME255 laminado de cobre de alta frequência

folha revestida de cobre para aplicações de RF

Substrato revestido de cobre de alto desempenho

Descrição do produto

O F4BME255 é fabricado usando tecido de fibra de vidro, resina de politetrafluoroetileno (PTFE) e filme de PTFE através de um processo cientificamente formulado e técnicas de prensagem rigorosas.O seu desempenho eléctrico é melhorado em comparação com o F4B, reflectida principalmente num intervalo de constantes dielétricas mais alargado, em perdas dielétricas mais baixas, em maior resistência ao isolamento e numa estabilidade melhorada,tornando-a uma alternativa viável a produtos internacionais similares.

O F4BM e o F4BME partilham a mesma camada dielétrica, mas diferem na folha de cobre utilizada: o F4BM é emparelhado com folha de cobre ED, adequado para aplicações sem requisitos de PIM;O F4BME é emparelhado com folha de cobre RTF reversamente tratada, oferecendo excelente desempenho PIM, controle de circuito mais preciso e menor perda de condutor.

O F4BM e o F4BME alcançam um controle constante dielétrico preciso ajustando a relação entre o PTFE e o tecido de fibra de vidro, garantindo baixas perdas enquanto aumentam a estabilidade dimensional do material.Uma constante dielétrica mais elevada corresponde a uma proporção de fibra de vidro mais elevada, resultando em melhor estabilidade dimensional, menor coeficiente de expansão térmica (CTE), melhor desempenho de deriva térmica e perda dielétrica relativamente maior.

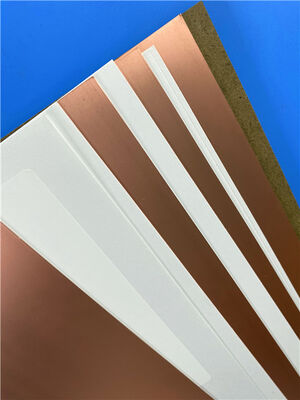

F4BME255 Laminados de substrato de alta frequência de chapa revestida de cobre 0

Características do produto

DK selecionável entre 2,17 e 3.0, com opções DK personalizáveis disponíveis
Baixa perda
F4BME emparelhado com folha de cobre RTF para excelente desempenho PIM
Opções de tamanho diversificadas para eficiência de custos
Resistência à radiação, baixa descarga de gases
Disponibilidade comercial, produção em grande volume, custo-eficácia

Aplicações típicas

Microondas, RF, sistemas de radar
Componentes passivos
Aparelhos de distribuição de energia, acopladores, combinadores
Redes de alimentação, antenas de matriz em fase
Comunicações por satélite, antenas de estações-base

Parâmetros técnicos do produto				Modelo de produto e ficha de dados
Características do produto		Condições de ensaio	Unidade	F4BME255
Constante dielétrica (típica)		10 GHz	/	2.55
Tolerância constante dielétrica		/	/	± 0.05
Tangente de perdas (típica)		10 GHz	/	0.0013
Tangente de perdas (típica)		20 GHz	/	0.0018
Coeficiente de temperatura constante dielétrica		-55oC-150oC	PPM/°C	-110
Resistência ao descascamento		1 OZ F4BM	N/mm	> 18
Resistência ao descascamento		1 OZ F4BME	N/mm	> 16
Resistividade de volume		Condição normal	MΩ.cm	≥ 6 × 10^6
Resistividade de superfície		Condição normal	MΩ	≥ 1 × 10^6
Força elétrica (direção Z)		5KW,500V/s	KV/mm	> 25
Voltagem de ruptura (direção XY)		5KW,500V/s	KV	> 34
Coeficiente de expansão térmica	Direção XY	-55oC a 288oC	ppm/oC	16, 21
Coeficiente de expansão térmica	Direcção Z	-55oC a 288oC	ppm/oC	173
Estresse térmico		260°C, 10s,3 vezes		Sem delaminação
Absorção de água		20 ± 2 °C, 24 horas	%	≤ 0.08
Densidade		Temperatura ambiente	g/cm3	2.25
Temperatura de funcionamento a longo prazo		Câmara de baixa e alta temperatura	°C	-55 ¢ + 260
Conductividade térmica		Direcção Z	W/(M.K)	0.33
PIM		Aplicável apenas ao F4BME	dBc	≤ 150
Inflamabilidade		/	UL-94	V-0
Composição do material		/	/	PTFE, tecido de fibra de vidro F4BM emparelhado com folha de cobre ED, F4BME emparelhado com folha de cobre tratada reversa (RTF).
