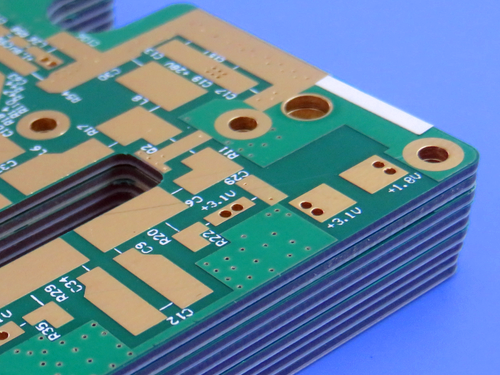

PCB híbrido de 4 camadas em RT duroid 5880 e material FR4 ENIG Finish

Esta PCB utiliza laminados de alta frequência RT duroid 5880 integrados com FR-4 de Alta Tg 170°C como material, proporcionando integridade superior de sinal de alta frequência. É fornecida com acabamento de superfície de Ouro de Imersão (ENIG) e adota uma configuração dupla face livre de máscara de solda e serigrafia. Apoiada por controle dimensional preciso e rigorosos protocolos de garantia de qualidade, esta PCB é projetada especificamente para atender aos rigorosos requisitos de desempenho de aplicações eletrônicas de alta confiabilidade.

Detalhes da PCB

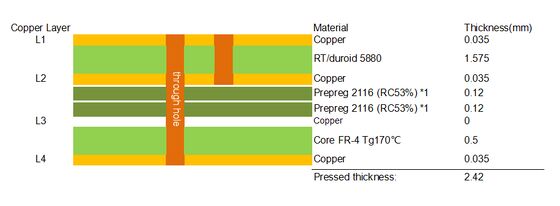

Stack-up da PCB

Tipo de Arte

Para garantir a fabricação precisa e eficiente da PCB, a arte fornecida para esta PCB está no formato Gerber RS-274-X, que é o formato de arquivo padrão da indústria para fabricação de PCBs.

Padrão de Qualidade

Esta PCB é fabricada e inspecionada em estrita conformidade com o padrão IPC-Classe-2, um padrão amplamente adotado na indústria para placas de circuito impresso. O IPC-Classe-2 especifica requisitos para produtos eletrônicos gerais, garantindo desempenho confiável em aplicações típicas.

Disponibilidade

Esta PCB é oferecida globalmente, com capacidade de fornecimento estável para atender a diversos requisitos de pedidos — desde protótipos de pequenos lotes até produção em massa em larga escala — apoiada por soluções logísticas eficientes para garantir entrega global pontual.

Introdução ao Material RT/duroid 5880

O RT/duroid 5880 é um material dielétrico composto de alto desempenho à base de politetrafluoroetileno (PTFE) desenvolvido pela Rogers Corporation, projetado especificamente para aplicações eletrônicas de alta frequência e baixa perda. Ele apresenta uma estrutura de reforço de vidro tecido, combinando as excelentes propriedades elétricas do PTFE com robustez mecânica aprimorada, tornando-o adequado para fabricação de PCBs de alta frequência de precisão.

Os laminados RT/duroid 5880 oferecem controle rigoroso da constante dielétrica (Dk) e mantêm perdas ultrabaixas, disponíveis a um custo razoável em comparação com laminados de micro-ondas convencionais. Ao contrário dos materiais à base de PTFE, o RT/duroid 5880 não requer tratamentos especiais de furos passantes ou procedimentos de manuseio, simplificando os processos de fabricação. Esses materiais possuem classificação UL 94 V-0, tornando-os adequados para dispositivos ativos e projetos de RF de alta potência.

O coeficiente de expansão térmica (CTE) do material RT/duroid 5880 oferece vários benefícios importantes aos projetistas de circuitos. Seu coeficiente de expansão é bem compatível com o cobre, garantindo excelente estabilidade dimensional — uma propriedade crítica para construções de placas multicamadas. O CTE otimizado no eixo Z dos laminados RT/duroid 5880 garante qualidade confiável dos furos passantes metalizados, mesmo em aplicações de choque térmico severo. Como material à base de PTFE, ele não possui uma temperatura de transição vítrea (Tg) distinta, mantendo características de expansão estáveis em toda a faixa de temperaturas de processamento do circuito.

Características do Material RT/duroid 5880

Aplicações Típicas

-Sistemas de comunicação de micro-ondas e ondas milimétricas (até 60GHz)

-Equipamentos de radar e comunicação via satélite

-Amplificadores de potência e filtros de RF

-Sistemas eletrônicos aeroespaciais e de defesa

-Instrumentos de teste e medição para aplicações de alta frequência

-Estações base e dispositivos terminais de ondas milimétricas 5G

Resumo

Com perda de sinal ultrabaixa, excelente estabilidade dimensional e desempenho estrutural confiável, esta PCB de 3 camadas de cobre é uma solução ideal para engenheiros, fabricantes de produtos eletrônicos e integradores de sistemas de RF que buscam alta confiabilidade e transmissão estável de sinais de alta frequência. Ela atende efetivamente aos requisitos de alto desempenho de aplicações de alta frequência, incluindo comunicação por micro-ondas, sistemas de radar, equipamentos eletrônicos aeroespaciais e dispositivos de ondas milimétricas 5G.

O que é PCB Híbrida?

Uma PCB Híbrida (Placa de Circuito Impresso Híbrida) refere-se a uma PCB especializada que integra dois ou mais tipos diferentes de materiais dielétricos em sua estrutura, em vez de usar um único material uniforme. O objetivo principal do projeto de PCBs híbridas é equilibrar desempenho, custo e requisitos funcionais — aproveitando as vantagens únicas de cada material para otimizar o desempenho geral da placa de circuito.

Em aplicações práticas, as PCBs híbridas frequentemente combinam materiais dielétricos de alto desempenho e alto custo (como RT/duroid 5880) com materiais econômicos e estruturalmente robustos (como FR-4 de Alta Tg 170°C). Por exemplo, a PCB especificada neste documento adota uma estrutura híbrida de RT/duroid 5880 (para transmissão de sinal de alta frequência e baixa perda) e FR-4 de Alta Tg 170°C (para suporte estrutural e controle de custos), que é um exemplo típico de uma PCB híbrida.

Principais características e vantagens das PCBs híbridas:

Otimização de Desempenho: Adapte a seleção de materiais para diferentes áreas funcionais (por exemplo, camadas de sinal de alta frequência usam materiais de baixo Dk/Df, enquanto camadas estruturais usam materiais de alta resistência).

-Custo-Benefício: Reduza os custos gerais usando materiais de alto desempenho apenas em áreas críticas, em vez de na placa inteira.

-Versatilidade Funcional: Atenda a diversos requisitos, como transmissão de alta frequência, robustez mecânica e gerenciamento térmico em uma única PCB.

-Adaptabilidade de Aplicação: Amplamente utilizada em sistemas eletrônicos complexos, como aeroespacial, comunicação e equipamentos médicos, onde múltiplos requisitos de desempenho precisam ser atendidos simultaneamente.
