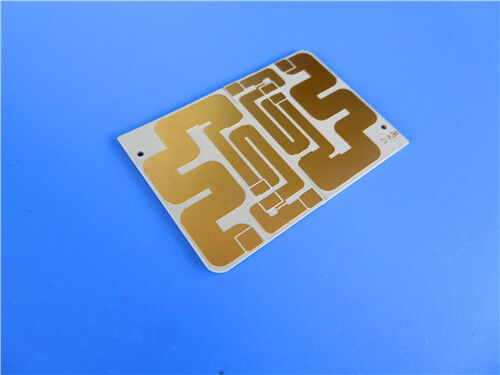

TSM-DS3 PCB 0.6mm espessura de imersão de dois lados ouro acabamento

Esta é uma placa de circuito impresso rígida de 2 camadas (PCB) fabricada usandoTSM-DS3- um material reforçado com cerâmica contendo aproximadamente 5% de fibra de vidro com um acabamento de superfície de ouro imerso.com uma espessura de 0.6 mm e uma espessura de revestimento de 20 μm, o que contribui para um desempenho estável e uma fabricação precisa adaptada a aplicações eletrônicas de alta demanda e alta potência.

Especificações de PCB

Empilhamento de PCB

O PCB rígido de duas camadas apresenta a seguinte configuração de empilhamento, listada de cima para baixo:

Tipos de ilustrações

A arte fornecida para a fabricação de PCB segue o formato Gerber RS-274-X, o padrão da indústria para a transmissão de dados de fabricação de PCB.

Padrão aceito

Este PCB adere ao padrão IPC-Classe-2, uma referência amplamente reconhecida da indústria para placas de circuito impresso.tornando-o adequado para a maioria das aplicações comerciais e industriais que exigem desempenho consistente e fiabilidade moderada.

Disponibilidade

Este PCB está disponível em todo o mundo. Nós fornecemos serviços de logística e entrega confiáveis para garantir o envio rápido para os clientes em diferentes países e regiões,para encomendas de pequenos lotes e grandes volumesSeja para empresas eletrónicas regionais, instituições de investigação ou empresas globais de tecnologia,fornecemos fornecimento consistente e suporte pós-venda profissional para atender às diversas exigências do mercado.

Introdução ao material de base do TSM-DS3

O TSM-DS3 é um material reforçado cheio de cerâmica com um teor extremamente baixo de fibra de vidro (aproximadamente 5%), com desempenho igual ao dos epóxies na fabricação de multicamadas complexas de grande formato.Como um agente termicamente estável, núcleo de baixa perda líder na indústria (com um fator de dissipação de 0,0011 a 10 GHz),pode ser fabricado com a mesma previsibilidade e consistência das epoxies reforçadas com fibra de vidro de alta qualidadeDesenvolvido para aplicações de alta potência (com uma condutividade térmica de 0,65 W/m*K), o TSM-DS3 foi concebido para conduzir o calor de outras fontes de calor numa placa de fiação impressa (PWB).Também apresenta baixos coeficientes de expansão térmica., tornando-o adequado para condições de ciclo térmico exigentes.

Características principais do TSM-DS3

Benefícios essenciais

- Baixo teor de fibra de vidro (aproximadamente 5%)

- Estabilidade dimensional comparável aos materiais epoxi

- Permite a produção de PCBs de grande formato, com alto número de camadas

- Facilita a fabricação de PCBs complexos com alto rendimento, consistência e previsibilidade

- Constante dielétrica estável à temperatura (± 0,25%) na gama de -30 a 120°C

- Compatível com folhas resistivas

Aplicações típicas

• Acopladores
• Antenas de matriz em fase
• Manifoldes de radar
• Antenas de ondas mm/aplicações automotivas
• Equipamento de perfuração de petróleo
• Sistemas de ensaio de semicondutores/ATE

Conclusão

Este PCB é particularmente adequado para profissionais e organizações que trabalham com acopladores, antenas de matriz em fase e componentes relacionados,bem como instituições de investigação e desenvolvimento e empresas tecnológicas envolvidas na produção de colectores de radarA sua disponibilidade global, testes elétricos rigorosos antes da expedição,O apoio às encomendas flexíveis aborda eficazmente as necessidades especializadas de alto desempenho das empresas eletrónicas regionais e globais, e, graças às suas principais vantagens, serve como uma solução fiável e de alto desempenho para aplicações eletrónicas de grande demanda.
