F4BTMS265 Substrato Laminado de Alta Frequência com Cobre

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo + caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Número da peça:

F4BTMS265

Espessura do laminado:

0,127 - 6,35mm

Tamanho do laminado:

305X460mm(12X18''), 460X610mm(18X24''), 610X920mm(24X36'')

Peso de cobre:

0,5 onças (0,018 mm); 1 onça (0,035 mm);

Destacar:

laminado revestido de cobre de alta frequência

Laminado de substrato F4BTMS265

folha revestida de cobre com garantia

Descrição do produto

A Série F4BTMS é um produto aprimorado da Série F4BTM. Baseando-se em seu antecessor, ela alcança avanços tecnológicos na formulação de materiais e nos processos de fabricação. O material incorpora uma quantidade significativa de cargas cerâmicas e é reforçado com tecido de vidro ultrafino e fino, resultando em propriedades de material substancialmente aprimoradas e uma faixa mais ampla de constante dielétrica. Como um material de grau aeroespacial e alta confiabilidade, ele pode substituir efetivamente produtos estrangeiros similares.

Reforçado com uma pequena quantidade de tecido de vidro ultrafino e fino e misturado com uma grande quantidade de nano-cerâmicas especiais dispersas uniformemente e resina de politetrafluoroetileno, este material minimiza o efeito da fibra de vidro durante a propagação de ondas eletromagnéticas, reduz a perda dielétrica e melhora a estabilidade dimensional. Ele reduz a anisotropia X/Y/Z do material, aumenta a frequência utilizável, melhora a resistência elétrica e aumenta a condutividade térmica. O material também exibe excelente baixo coeficiente de expansão térmica e características estáveis de temperatura dielétrica.

A Série F4BTMS é equipada de série com folha de cobre de baixo perfil RTF, que reduz a perda do condutor, ao mesmo tempo que proporciona excelente resistência de descolamento. Pode ser combinada com bases de cobre ou alumínio.

As placas de circuito podem ser processadas usando tecnologias padrão de processamento de placas de PTFE. As excelentes propriedades mecânicas e físicas da placa a tornam adequada para processamento multicamadas, alta multicamadas e backplane. Ela também demonstra excelente usinabilidade no processamento de circuitos de furos densos e linhas finas.

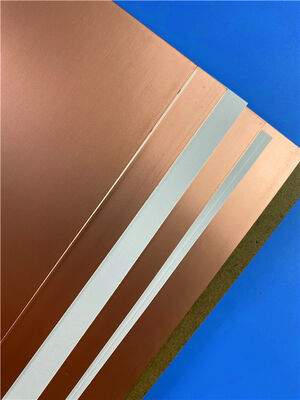

F4BTMS265 Substrato Laminado de Alta Frequência com Cobre 0

Recursos do Produto

Tolerância apertada da constante dielétrica com excelente consistência lote a lote;
Perda dielétrica ultrabaixa;
Mantém constante dielétrica estável e baixos valores de perda em frequências de até 40 GHz, adequado para aplicações sensíveis à fase;
Excelentes coeficientes de temperatura da constante dielétrica e perda dielétrica, mantendo excelente estabilidade de frequência e fase entre -55°C e 150°C;
Excelente resistência à radiação; mantém propriedades dielétricas e físicas estáveis após exposição a altas doses de radiação.
Baixo desempenho de desgaseificação; testado de acordo com métodos padrão para volatilidade de material sob condições de vácuo, atendendo aos requisitos de desgaseificação a vácuo aeroespacial;
Baixo coeficiente de expansão térmica nas direções X, Y e Z; garante estabilidade térmica dimensional e confiabilidade de furos metalizados;
Condutividade térmica aprimorada, adequada para aplicações de maior potência;
Excelente estabilidade dimensional;
Baixo absorção de água.

Aplicações Típicas

Equipamentos aeroespaciais, equipamentos espaciais e de cabine
Aplicações de micro-ondas e radiofrequência
Radar, sistemas de radar militares
Redes de alimentação
Antenas sensíveis à fase, antenas de arranjo em fase
Comunicações via satélite, etc.

Parâmetros Técnicos do Produto			Modelos de Produto e Folha de Dados
Recursos do Produto	Condições de Teste	Unidade	F4BTMS265
Constante Dielétrica (Típica)	10GHz	/	2.65
Tolerância da Constante Dielétrica	/	/	±0.04
Constante Dielétrica (Projeto)	10GHz	/	2.65
Tangente de Perda (Típica)	10GHz	/	0.0012
	20GHz	/	0.0014
	40GHz	/	0.0018
Coeficiente de Temperatura da Constante Dielétrica	-55 °~150°C	PPM/°C	-88
Resistência de Descolamento	Cobre RTF de 1 OZ	N/mm	>1.8
Resistividade Volumétrica	Condição Padrão	MΩ.cm	≥1×10^8
Resistividade Superficial	Condição Padrão	MΩ	≥1×10^8
Rigidez Dielétrica (direção Z)	5KW,500V/s	KV/mm	>34
Tensão de Ruptura (direção XY)	5KW,500V/s	KV	>42
Coeficiente de Expansão Térmica (direção X, Y)	-55 °~288°C	ppm/°C	15, 20
Coeficiente de Expansão Térmica (direção Z)	-55 °~288°C	ppm/°C	72
Estresse Térmico	260°C, 10s, 3 vezes	/	Sem delaminação
Absorção de Água	20±2°C, 24 horas	%	0.025
Densidade	Temperatura Ambiente	g/cm3	2.26
Temperatura de Operação a Longo Prazo	Câmara de Alta-Baixa Temperatura	°C	-55～+260
Condutividade Térmica	Direção Z	W/(M.K)	0.36
Inflamabilidade	/	UL-94	V-0
Composição do Material	/	/	PTFE, Fibra de vidro ultrafina e ultrafina, cerâmicas.

F4BTMS265 Substrato Laminado de Alta Frequência com Cobre 1
