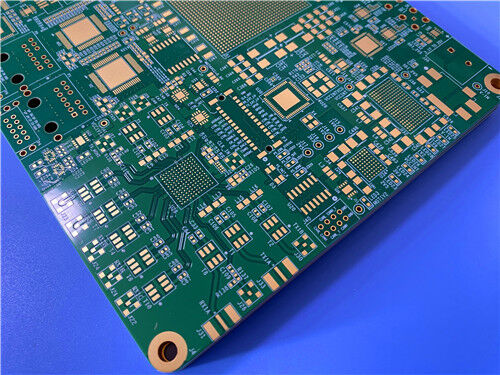

14 camadas Megtron 6 PCB de alta velocidade 1,64 mm Ultra baixa perda

O Megtron 6 High-Speed PCB de 14 camadas é uma placa de circuito multicamadas de alta confiabilidade e ultrabaixa perda ideal para redes de alta velocidade, comunicação móvel e sistemas eletrônicos HDI de alta densidade.Adopção de um substrato de perdas ultra-baixas da Panasonic Megtron 6 de qualidade superior, este PCB de 14 camadas oferece excelente estabilidade dielétrica, resistência térmica superior e desempenho de controle de impedância preciso.Compete plenamente aos rigorosos padrões industriais IPC-3 para suportar a transmissão de sinal de alta frequência e alta velocidade com latência mínima e atenuação do sinal.

Este PCB de alta velocidade personalizado adota uma configuração de espessura de cobre diferenciada: camadas externas de cobre de 1 oz para condução estável de alta corrente e desempenho de solda confiável, e 0.5oz camadas de cobre interior para roteamento de linha fina e layout de alta densidadeA espessura do painel acabado é de 1,64 mm, com um tamanho único de 178,8 × 169 mm. O produto é vendido em uma combinação de painéis 2 × 2 (4 peças no total), com bordas de processo de largura de 5 mm reservadas em todos os quatro lados.Com uma máscara de solda verde e uma serigrafia branca, com acabamento de superfície de níquel-paládio-ouro premium, a placa garante uma excelente resistência à oxidação e uma solderabilidade estável. Adota a tecnologia de enchimento de resina padrão IPC-4761 TYPE VII e a correspondência de impedância profissional de microstrip/stripline,satisfazer os requisitos de produção de lotes de PCB de alta velocidade de alto padrão e operação fiável a longo prazo.

Parâmetros precisos de controlo da impedância

Este PCB Megtron 6 de 14 camadas implementa um rigoroso controle de impedância de microstrip e stripline para sinais de extremidade única e diferenciais, eliminando a reflexão de sinal de alta velocidade,distorção da transmissão e da forma de onda para garantir a integridade completa do sinal:

Especificações de PCB Megtron 6 de 14 camadas

O que é o Megtron 6?

O Megtron 6 é um substrato de PCB de alta velocidade com perdas ultra-baixas de alta qualidade, que serve como material padrão da indústria para alta frequência, alta velocidade digital e HDICircuito multicamadasEquipado com tecido de vidro de baixo Dk (R-5775) e prepreg combinado (R-5670), o Megtron 6 apresenta um desempenho dielétrico extremamente estável em faixas de frequência de banda larga,Atendendo perfeitamente às demandas de transmissão de sinal de alta velocidade para redes, comunicações móveis e dispositivos sem fios.

Com uma constante dieléctrica ultra-baixa e um fator de dissipação, o Megtron 6 reduz eficazmente a perda de sinal de alta velocidade e a latência de transmissão.Baixo coeficiente de expansão térmica e resistência superior à umidade, mantendo propriedades físicas e eléctricas estáveis sob solda a altas temperaturas e operação de longa duração com alta carga.Apoio ao projeto de interconexões HDI de alta densidade e aos fluxos de trabalho de processamento industrial padrão, o Megtron 6 é o substrato preferido para aplicações de PCB multicamadas de alta velocidade de ponta.

Megtron 6 Orientações para o processamento e armazenagem

Os laminados e pré- preparados Megtron 6 exigem procedimentos de armazenamento e processamento padronizados para manter um desempenho óptimo de baixas perdas e estabilidade estrutural.É obrigatório armazená-lo em plano, num ambiente fresco e seco, para evitar dobras e arranhões na superfície.O Prepreg necessita de condições de armazenagem abaixo de 23°C e 50% RH, com armazenagem a longo prazo a uma temperatura baixa de 5°C.O tempo acumulado ao ar livre da prepreg exposta não pode exceder 8 horas para evitar a absorção de umidade e a atenuação do desempenho.

As camadas internas adotam uma limpeza química profissional e tratamento com óxido.Tratamento completo de secagem de remoção de umidade a 105°C durante 20-30 minutos elimina eficazmente a umidade da superfície e interna, garantindo uma elevada qualidade de laminação e fiabilidade a longo prazo dos PCB.

Áreas de aplicação do Megtron 6 PCB

Equipamento de rede de alta velocidade:Máquinas e aparelhos de medição de ondas

Comunicação móvel e sem fios:Equipamentos terminais sem fio 5G/6G, placas de circuito de processamento de sinais de alta frequência

Dispositivos HDI de alta densidade:Placas de circuito HDI multicamadas que requerem miniaturização e desempenho de alta fiabilidade

Computação de Alto Desempenho:Serviços de base de servidores de alta velocidade, armazenamento de dados e módulos de computação de alta velocidade

Conclusão

Este PCB de alta velocidade Megtron 6 de 14 camadas é uma solução de circuito multicamadas de alta qualidade com perdas ultra baixas para sistemas digitais e de comunicação de alta velocidade.Equipado com controlo de impedância de microstripe e stripline preciso, duplo design de espessura de cobre e acabamento de superfície de níquel-paladio-ouro confiável, este PCB de 1,64 mm de espessura oferece integridade de sinal de alta velocidade ultra-estável e confiabilidade operacional a longo prazo.É a escolha ideal para redes de ponta, comunicações sem fios e computação de alto desempenho, projetos de personalização de PCB de alta velocidade.
